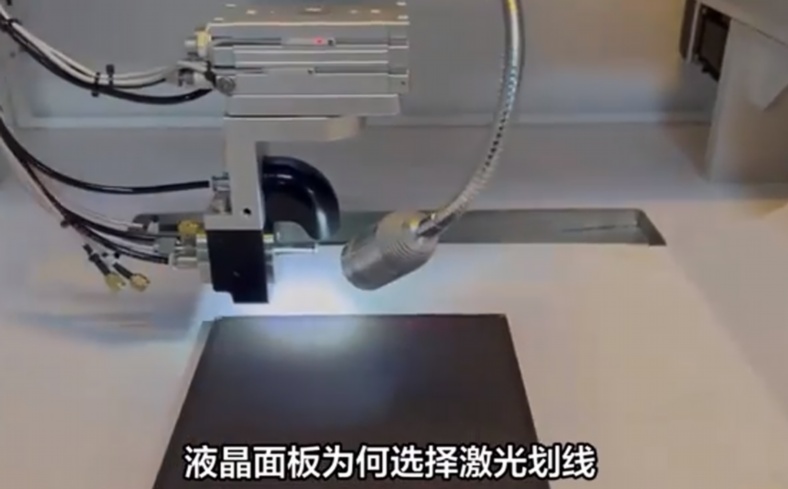

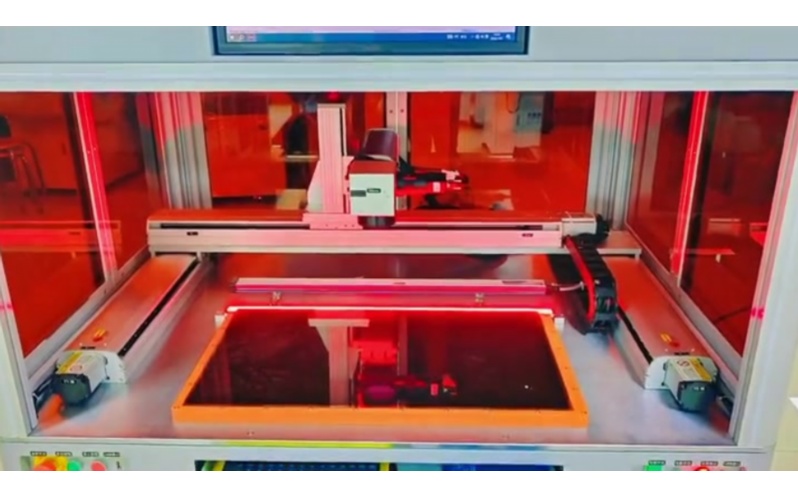

激光劃線技術在現(xiàn)代制造業(yè)中廣泛應用，尤其在電子行業(yè)，用于在導電膜上精確切割或劃線，以制造觸摸屏、柔性電路和傳感器等器件。導電膜通常由聚合物基材（如聚酰亞胺或PET）和金屬涂層（如銅或銀）組成，具有高導電性和柔韌性。然而，在激光劃線過程中，一個常見的問題是導電膜邊緣出現(xiàn)碳化現(xiàn)象。

碳化是指材料在高溫下發(fā)生熱解，形成碳質殘留物，導致邊緣變黑、脆化，甚至影響導電性能。這不僅降低了產品的外觀質量，還可能引發(fā)電氣故障，如短路或電阻升高，從而影響器件的可靠性和壽命。

據(jù)統(tǒng)計，在柔性電子制造中，碳化問題導致的廢品率可達5%-10%，造成資源浪費和生產成本上升。因此，有效應對激光劃線后的邊緣碳化問題至關重要。本文將深入分析碳化的成因，并提出系統(tǒng)的應對措施，包括工藝優(yōu)化、材料選擇和監(jiān)控策略，以幫助制造商提升產品質量和效率。

原因分析

激光劃線后導電膜邊緣碳化的根本原因是局部熱輸入過高，導致材料過度加熱和氧化。具體而言，以下幾個因素可能引發(fā)或加劇碳化：

1.激光參數(shù)設置不當：激光功率、掃描速度、脈沖頻率和焦點位置是影響熱影響區(qū)（HAZ）的關鍵參數(shù)。如果激光功率過高或掃描速度過慢，會導致能量密度過高，使導電膜表層溫度迅速上升，超過材料的分解閾值（通常為300-500°C），引發(fā)碳化。例如，在聚合物基材中，高溫可能導致高分子鏈斷裂，形成碳質殘留物；而在金屬涂層中，氧化反應會生成氧化物和碳化物。

2.材料特性不匹配：導電膜的成分和厚度對碳化敏感性有顯著影響。較薄的膜或含有易熱解成分（如某些添加劑）的材料更容易碳化。此外，如果基材與金屬涂層的熱膨脹系數(shù)不匹配，在激光加熱時可能產生應力集中，加劇邊緣損傷。

3.環(huán)境因素：空氣中的氧氣是碳化的催化劑。在激光劃線過程中，如果未使用保護氣體，氧氣會與高溫材料發(fā)生氧化反應，形成碳化層。同時，環(huán)境濕度較高也可能促進水解反應，進一步惡化碳化現(xiàn)象。

4.設備與工藝穩(wěn)定性：激光器老化、光學系統(tǒng)污染或運動平臺振動等因素可能導致能量分布不均，增加局部碳化風險。此外，劃線路徑設計不合理（如銳角轉彎）可能造成熱量積累，引發(fā)邊緣碳化。

實際案例顯示，一家柔性顯示器制造商在初期生產中，因激光功率設置過高，導致30%的產品出現(xiàn)邊緣碳化，不得不進行返工。通過根本原因分析，發(fā)現(xiàn)碳化主要源于參數(shù)優(yōu)化不足和環(huán)境控制缺失。

應對措施

針對上述原因，我們可以從工藝優(yōu)化、材料改進、環(huán)境控制和監(jiān)控系統(tǒng)等方面入手，系統(tǒng)應對碳化問題。以下是一些具體措施：

1.優(yōu)化激光工藝參數(shù)

調整激光參數(shù)是預防碳化的首要步驟。建議采用以下方法：

-降低激光功率并提高掃描速度：通過實驗設計（DOE）方法，找到最佳參數(shù)組合。例如，將功率從20W降低到15W，同時將掃描速度從100mm/s提高到150mm/s，可以減少熱輸入，最小化碳化風險。使用短脈沖或超快激光（如皮秒激光）也能減小熱影響區(qū)。

-精確控制焦點位置：確保激光焦點位于材料表面，以避免能量擴散。使用自動對焦系統(tǒng)可以實時調整，提高劃線精度。

-調整脈沖頻率和占空比：對于脈沖激光，降低頻率或占空比可以減少累積熱量，防止邊緣過熱。

2.使用保護氣體和輔助技術

在激光劃線過程中引入保護氣體（如氮氣或氬氣）可以有效隔離氧氣，抑制氧化反應。具體實施：

-安裝氣體噴嘴系統(tǒng)：在激光頭附近噴射惰性氣體，形成局部無氧環(huán)境。研究表明，使用氮氣保護可將碳化率降低50%以上。

-結合水冷或空氣冷卻：輔助冷卻系統(tǒng)可以快速散熱，防止熱量積累。例如，在劃線區(qū)域添加微型冷卻裝置，能顯著減少碳化。

3.材料選擇與預處理

選擇合適的導電膜材料和進行預處理可以增強抗碳化能力：

-選用高耐熱材料：優(yōu)先選擇熱穩(wěn)定性高的基材，如聚酰亞胺，其分解溫度可達500°C以上。同時，優(yōu)化金屬涂層成分，添加抗氧化劑（如硅基涂層），可提高耐熱性。

-表面預處理：在劃線前對導電膜進行清潔和涂層處理，例如使用抗反射涂層或熱障涂層，可以減少激光吸收率，降低碳化風險。

4.工藝監(jiān)控與質量控制

建立實時監(jiān)控和反饋系統(tǒng)，確保工藝穩(wěn)定性：

-集成傳感器和視覺檢測：使用紅外熱像儀監(jiān)測劃線過程中的溫度分布，及時發(fā)現(xiàn)過熱區(qū)域。結合機器學習算法，可以預測碳化趨勢并自動調整參數(shù)。

-定期維護設備：清潔光學元件和校準激光器，防止能量損失和偏差。實施統(tǒng)計過程控制（SPC），跟蹤關鍵參數(shù)，確保一致性。

-后處理措施：如果輕微碳化已發(fā)生，可采用激光清洗或化學蝕刻去除碳化層，但需注意避免二次損傷。對于嚴重碳化，建議報廢并分析根本原因，以防復發(fā)。

5.綜合應用案例

以一家電子公司為例，他們在引入上述措施后，碳化問題得到顯著改善：通過將激光功率優(yōu)化至12W、掃描速度提升至180mm/s，并采用氮氣保護，碳化率從10%降至2%以下。同時，他們加強了員工培訓，確保操作人員熟悉參數(shù)調整和故障處理流程。

結論

激光劃線后導電膜邊緣碳化問題是一個多因素導致的挑戰(zhàn)，但通過系統(tǒng)化的應對措施，可以有效預防和解決。關鍵在于優(yōu)化激光參數(shù)、使用保護氣體、選擇合適材料并實施嚴格監(jiān)控。這些方法不僅提升了產品質量和良率，還推動了柔性電子制造的技術進步。未來，隨著激光技術和材料科學的發(fā)展，例如智能自適應激光系統(tǒng)的應用，碳化問題有望進一步減少。制造商應持續(xù)創(chuàng)新，結合數(shù)據(jù)驅動的方法，實現(xiàn)高效、可持續(xù)的生產。

5個FAQ問答

1.什么是激光劃線后導電膜邊緣碳化？

激光劃線后導電膜邊緣碳化是指在激光加工過程中，由于局部過熱，導致導電膜邊緣發(fā)生熱解和氧化，形成黑色碳質殘留物。這會降低膜的導電性和機械強度，影響器件性能。

2.為什么會出現(xiàn)碳化問題？

碳化主要由激光參數(shù)不當（如功率過高、速度過慢）、材料熱敏感性高、環(huán)境中氧氣存在以及設備不穩(wěn)定等因素引起。這些因素導致熱量積累，超出材料耐熱極限。

3.如何預防碳化？

預防碳化可通過優(yōu)化激光參數(shù)（降低功率、提高速度）、使用保護氣體（如氮氣）、選擇耐熱材料以及實施實時監(jiān)控。定期設備維護和員工培訓也很重要。

4.碳化對產品性能有什么影響？

碳化可能導致導電膜電阻升高、絕緣性能下降，甚至引發(fā)短路或器件失效。此外，碳化區(qū)域易脆化，影響柔韌性和壽命，增加廢品率。

5.如果已經碳化，如何修復？

輕微碳化可用激光清洗或化學蝕刻去除，但需謹慎操作以避免損傷。嚴重碳化通常需報廢產品；建議分析根本原因并調整工藝，防止復發(fā)。
