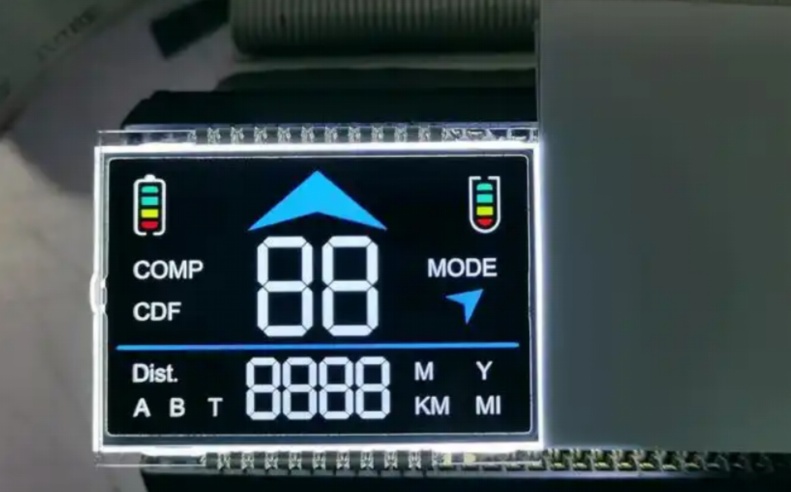

液晶面板作為現代電子設備的核心組件，廣泛應用于智能手機、電視、平板電腦等領域。在制造過程中，劃線機（ScribingMachine）用于在液晶面板上精確劃線，以分離單個顯示單元，確保產品質量和性能。隨著市場需求多樣化，多尺寸液晶面板的生產成為常態，傳統劃線機在切換不同尺寸面板時，往往面臨效率低下、精度不足和停機時間長等問題。因此，設計一種高效的切換方案對于提升生產靈活性、降低成本和保障產能至關重要。

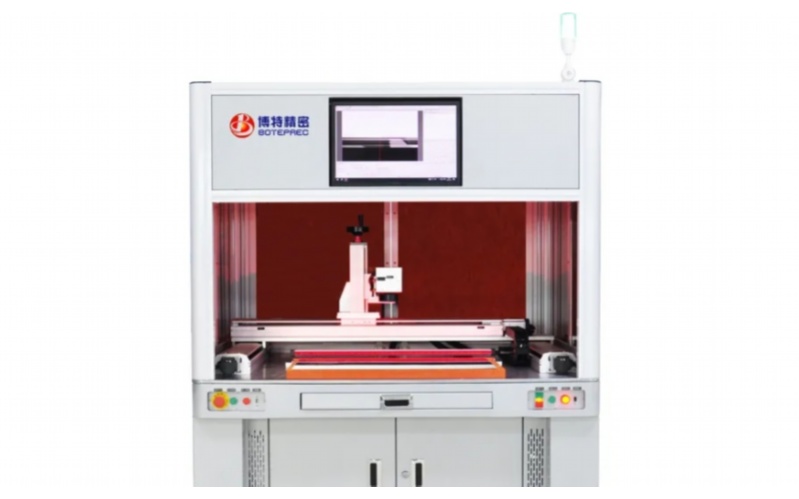

本文針對9018型號多尺寸液晶面板劃線機，提出一套綜合切換方案，旨在實現快速、精準的尺寸切換，同時結合自動化技術優化整體生產流程。該方案不僅適用于9018機型，還可為類似設備提供參考，推動液晶制造行業的智能化升級。

背景與問題陳述

液晶面板劃線機的主要功能是通過機械或激光方式在面板表面形成細微劃痕，便于后續分離工序。多尺寸生產要求設備能夠適應不同面板尺寸（如從智能手機的小尺寸到電視的大尺寸），而傳統劃線機在切換尺寸時，需手動調整夾具、刀具和程序參數，導致平均換型時間長達數十分鐘，嚴重影響生產效率。此外，人工操作易引入誤差，造成劃線精度下降、產品報廢率升高。9018型號作為一款高性能劃線機，其基礎設計支持多尺寸處理，但缺乏集成化的切換系統，亟需優化方案以發揮其最大潛力。

設計目標

本切換方案的設計目標包括：

1.高效性：將尺寸切換時間縮短至5分鐘以內，減少生產中斷。

2.精確性：確保劃線精度誤差小于±0.1毫米，滿足高標準的行業要求。

3.靈活性：支持常見液晶面板尺寸（如5英寸至85英寸），并具備可擴展性。

4.自動化：集成智能控制系統，實現一鍵式切換，降低人工干預。

5.成本效益：通過模塊化設計，控制初始投資，同時長期節約維護和運營成本。

切換方案詳細設計

本方案以9018多尺寸液晶面板劃線機為基礎，結合機械、電氣和軟件系統，構建一個全面的切換解決方案。整體設計分為三個核心模塊：機械調整系統、電氣控制系統和軟件管理平臺。

1.機械調整系統

機械系統是切換方案的基礎，主要負責適應不同面板尺寸的物理固定和刀具定位。關鍵組件包括：

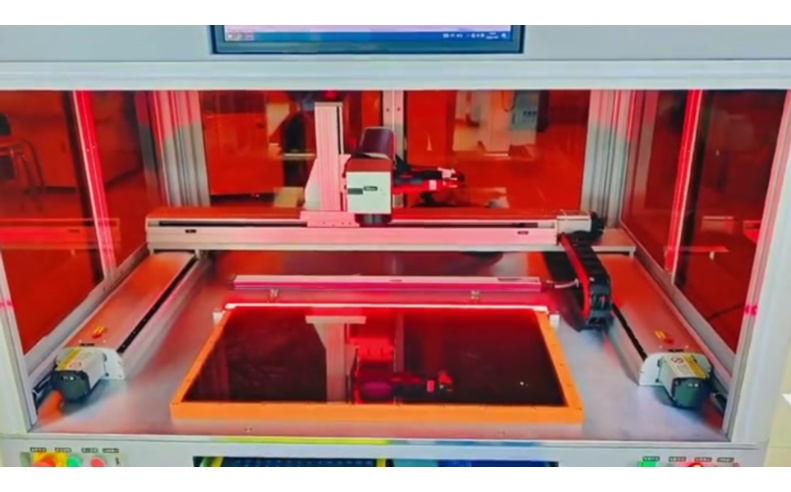

-可調節夾具模塊：采用模塊化夾具設計，配備伺服電機驅動，可根據面板尺寸自動調整夾持范圍和壓力。例如，通過線性導軌和滑塊機構，實現夾具的快速伸縮，支持從最小5英寸到最大85英寸的面板。夾具表面覆蓋防刮材料，避免損傷面板。

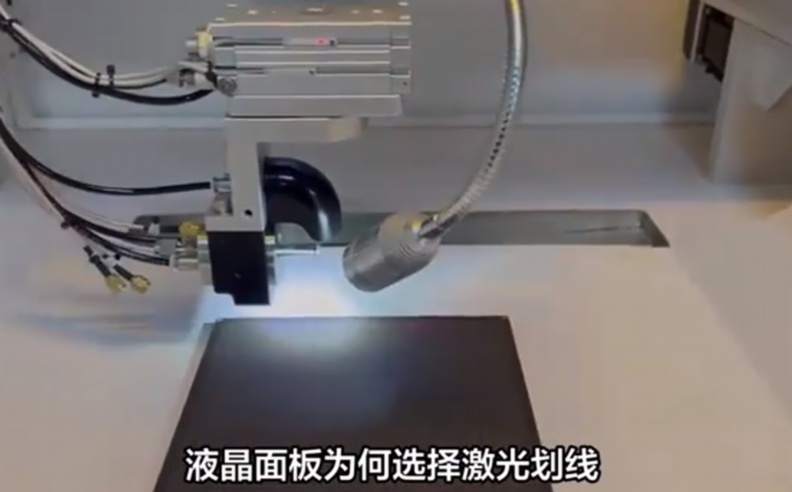

-多軸運動平臺：劃線頭安裝在多軸（X-Y-Z）精密運動平臺上，通過高精度滾珠絲杠和編碼器控制位置。切換尺寸時，平臺自動重新校準原點，確保劃線路徑與面板尺寸匹配。此外，平臺集成緩沖裝置，減少振動對精度的影響。

-快速換刀裝置：針對不同劃線需求（如直線或曲線），設計標準化刀具接口，支持氣動或磁吸式快速更換。刀具庫可存儲多種規格刀具，切換時由機器人臂自動選取并安裝，減少手動操作時間。

2.電氣控制系統

電氣系統為切換過程提供動力和信號處理，確保穩定運行。核心要素包括：

-PLC（可編程邏輯控制器）：作為控制中樞，PLC接收尺寸參數指令，協調伺服電機、傳感器和執行器的動作。采用高性能PLC（如西門子S7系列），支持多任務處理，實現切換過程的序列控制。

-傳感器網絡：部署光電傳感器和視覺系統，實時檢測面板尺寸和位置。例如，通過CCD相機捕捉面板邊緣圖像，結合圖像處理算法，自動識別尺寸并反饋給控制系統，避免誤操作。

-安全保護機制：集成急停按鈕、光柵和過載保護，確保切換過程中人員與設備安全。同時，系統具備自診斷功能，可實時監控電機溫度和負載，預防故障。

3.軟件管理平臺

軟件平臺是智能切換的核心，實現人機交互和數據分析。主要功能包括：

-HMI（人機界面）：設計直觀的觸摸屏界面，操作員可預設多種尺寸參數，并通過一鍵觸發切換流程。界面顯示實時狀態（如切換進度、誤差數據），支持多語言切換。

-數據管理與優化：軟件集成數據庫，存儲歷史切換記錄和劃線參數，利用機器學習算法分析數據，優化切換路徑和速度。例如，通過預測模型，自動調整加速度以減少慣性影響。

-遠程監控與維護：支持以太網或Wi-Fi連接，實現遠程診斷和固件升級。結合云平臺，生產管理人員可實時查看設備狀態，提前規劃維護計劃，減少意外停機。

實施步驟與預期效益

實施本方案需分階段進行：首先，對9018劃線機進行硬件升級，安裝可調節夾具和多軸平臺；其次，集成電氣控制系統和傳感器；最后，部署軟件平臺并培訓操作人員。整個周期約4-6周，初始投資預計在20-30萬元人民幣，但可通過提高產能和降低廢品率在1-2年內收回成本。

預期效益包括：

-生產效率提升：切換時間從傳統30分鐘縮短至5分鐘以內，產能提高15%-20%。

-質量改進：劃線精度提升，產品報廢率降低至0.5%以下。

-靈活性增強：輕松適應小批量、多品種訂單，增強市場競爭力。

-長期可持續性：模塊化設計便于未來升級，支持新尺寸和技術的集成。

結論

9018多尺寸液晶面板劃線機切換方案設計通過機械、電氣和軟件的深度融合，實現了高效、精準的尺寸切換，滿足了現代液晶制造業對靈活性和智能化的需求。該方案不僅提升了設備性能，還為行業提供了可復用的模板，推動制造流程向數字化、自動化轉型。未來，隨著物聯網和AI技術的發展，可進一步優化方案，實現全自動智能工廠的愿景。

常見問題解答（FAQ）

1.問：為什么9018劃線機需要多尺寸切換方案？

答：多尺寸切換方案解決了傳統劃線機在切換面板尺寸時效率低、精度差的問題。隨著市場需求多樣化，生產線上常需處理不同尺寸的液晶面板（如從手機屏到電視屏），如果沒有高效切換方案，會導致頻繁停機、人工調整錯誤和產能下降。本方案通過自動化設計，確保快速、精準切換，提升整體生產靈活性和經濟效益。

2.問：切換方案如何保證劃線精度？

答：精度保障主要通過高精度傳感器、多軸運動平臺和軟件校準實現。例如，視覺系統實時檢測面板尺寸，結合編碼器控制運動軌跡，誤差可控制在±0.1毫米內。此外，定期自動校準和數據分析功能能及時糾正偏差，確保長期穩定運行。

3.問：實施該方案的成本高嗎？有哪些節約途徑？

答：初始投資包括硬件升級和軟件集成，約20-30萬元人民幣，但可通過多種途徑節約：首先，減少換型時間和廢品率可提高產能，快速收回成本；其次，模塊化設計降低維護費用；最后，方案支持遠程監控，減少現場服務需求。長期來看，投資回報率較高，尤其適用于高產量生產線。

4.問：該方案適用于其他型號的劃線機嗎？

答：是的，本方案的核心原理（如模塊化夾具、智能控制和軟件管理）具有通用性，可適配其他型號劃線機。但需根據具體設備進行定制調整，例如評估機械接口兼容性和控制系統的集成能力。建議在實施前進行可行性分析，以確保最佳效果。

5.問：常見故障有哪些？如何維護？

答：常見故障包括傳感器誤報、電機過載或軟件通信中斷。維護措施包括：定期清潔傳感器和運動部件、檢查電氣連接、更新軟件版本。方案內置自診斷功能，可提前預警問題；同時，提供培訓手冊和遠程支持，幫助操作人員快速處理異常，最小化停機時間。
