激光劃線機作為現代精密制造的關鍵設備，廣泛應用于電子、汽車和航空航天等行業，用于在材料表面進行高精度劃線或標記。治具（夾具）作為其核心部件，負責固定和定位工件，其性能直接影響加工質量和效率。在實際應用中，精準定位和防震設計是確保激光劃線機穩定運行的兩大關鍵因素。

據統計，超過30%的激光劃線機故障源于定位偏差或振動干擾，這不僅導致產品報廢，還可能引發設備損壞。因此，本文將從實戰角度出發，深入探討激光劃線機治具的精準定位與防震設計方法，并結合實際案例，為工程師和技術人員提供可操作的指導。

一、精準定位設計實戰

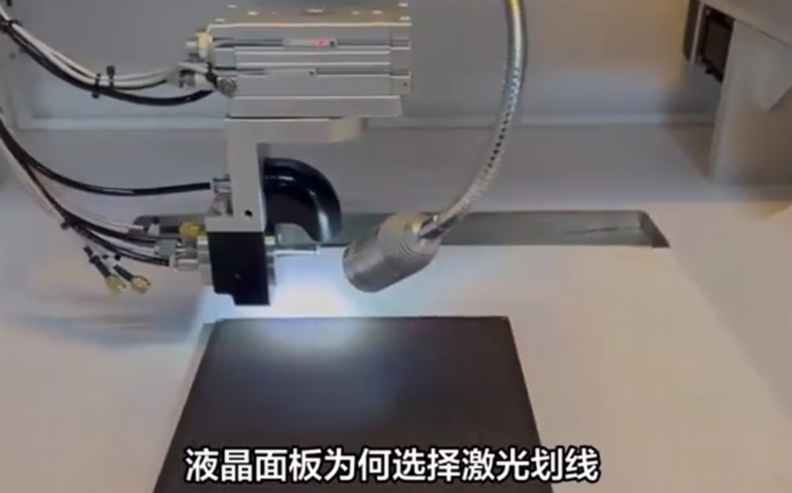

精準定位是激光劃線機治具設計的核心目標，它確保激光束能精確照射到工件預定位置，誤差通常需控制在微米級別。在實戰中，實現精準定位需綜合考慮機械結構、傳感器技術和軟件控制。

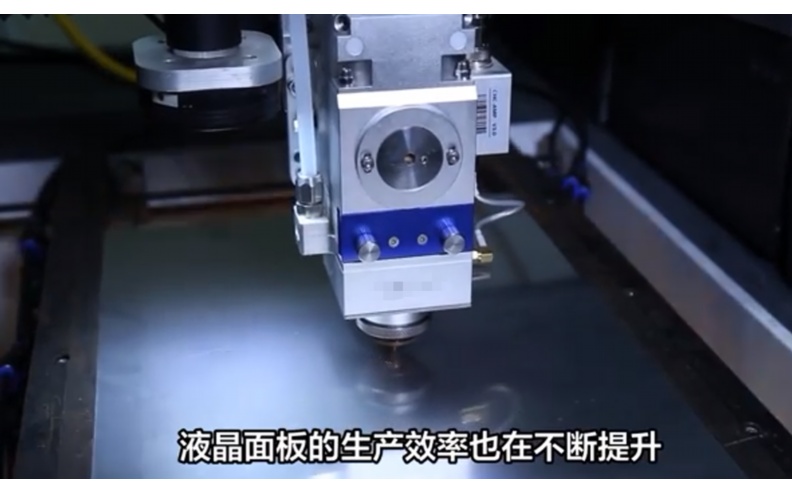

原理與要素：精準定位依賴于基準點設定、運動控制系統和反饋機制。常用的方法包括使用高精度線性導軌、伺服電機和光柵尺，結合視覺系統（如CCD相機）進行實時校正。例如，通過建立工件坐標系，治具可根據預設程序自動調整位置，避免人為誤差。在設計中，材料選擇也至關重要：鋁合金或碳纖維復合材料的治具兼具輕量化和高剛性，能減少熱變形和機械滯后。

實戰步驟與技巧：

1.需求分析：首先明確加工工件的尺寸、材料和精度要求。例如，在PCB板劃線應用中，定位精度需達到±5μm。

2.組件選型：選擇高分辨率編碼器和直線電機，確保運動平穩。同時，集成紅外或激光傳感器檢測工件位置，實現閉環控制。

3.校準與測試：使用標準量塊或三坐標測量機進行初始校準，然后通過軟件模擬和實際運行優化參數。實戰中，定期維護（如清潔導軌和潤滑）能延長治具壽命。

案例應用：在一家汽車電子企業，激光劃線機用于在電路板上劃出微型線路。通過采用模塊化治具設計，結合視覺定位系統，定位誤差從原來的10μm降低到2μm，生產效率提升20%。該案例顯示，實戰中多學科協作（機械、電子和軟件）是成功關鍵。

二、防震設計實戰

振動是激光劃線機精度的一大殺手，來源包括設備自身運動、外部環境（如地面震動）和氣流擾動。防震設計旨在隔離或吸收這些振動，確保加工過程穩定。

原理與要素：防震設計基于振動隔離和阻尼原理。常見方法包括使用隔振材料（如橡膠或聚氨酯墊）、空氣彈簧和主動減振系統。在治具結構中，增加加強筋或采用對稱布局能提高固有頻率，減少共振風險。同時，動態平衡設計可抵消高速運動產生的慣性力。

實戰步驟與技巧：

1.振動源識別：通過加速度傳感器或頻譜分析儀監測設備運行時的振動頻率和幅度。例如，在高速劃線中，電機啟停是主要振動源。

2.結構優化：設計治具底座時，采用多層復合結構（如鋼-橡膠-鋼），并添加阻尼涂層。實戰中，有限元分析（FEA）軟件可模擬振動響應，輔助優化。

3.材料與安裝：選擇高阻尼材料如丁基橡膠，并確保治具與設備平臺柔性連接。定期檢查緊固件松動，防止累積振動。

案例應用：某半導體工廠的激光劃線機在高速生產線中常受地面振動影響，導致劃線偏移。通過加裝氣浮隔振平臺和優化治具支撐結構，振動幅度降低了70%，產品良率從85%提高到98%。這一實戰經驗強調，防震設計需結合環境因素進行定制化。

結論

激光劃線機治具的精準定位與防震設計是提升制造精度和可靠性的關鍵。通過實戰方法，如集成高精度傳感器和優化隔振結構，不僅能減少誤差和振動干擾，還能延長設備壽命。未來，隨著智能化和物聯網技術的發展，實時監控和自適應調整將成為趨勢。工程師應注重多領域知識融合，從需求出發，持續測試和改進，以應對日益復雜的制造挑戰?？傊?，精準與防震的結合，是激光劃線機在工業4.0時代保持競爭力的基石。

FAQ問答

1.什么是激光劃線機治具的精準定位？為什么它如此重要？

精準定位指治具能將工件精確固定在設計位置，確保激光劃線誤差在微米級。它至關重要，因為任何偏差都可能導致產品缺陷，如劃線錯位或材料浪費，影響整體生產效率和成本。在實戰中，通過高精度導軌和傳感器實現閉環控制，可大幅提升一致性。

2.為什么防震設計在激光劃線機中很重要？常見振動源有哪些？

防震設計能隔離或吸收振動，防止加工精度下降和設備損壞。常見振動源包括設備內部電機運動、外部環境（如附近機械運行或交通震動）以及氣流擾動。實戰中，忽視防震可能導致劃線模糊或設備故障，增加維護成本。

3.如何測試治具的定位精度？有哪些實用工具？

測試定位精度可使用三坐標測量機（CMM）或激光干涉儀進行靜態和動態測量。在實戰中，簡單方法包括使用標準量塊對比或運行測試程序觀察劃線結果。定期校準和軟件分析能幫助識別偏差，確保長期穩定性。

4.常見的防震材料有哪些？它們在設計中如何應用？

常見防震材料包括橡膠墊、聚氨酯泡沫、空氣彈簧和復合材料如碳纖維。在設計中，這些材料用于治具底座或連接處，以吸收振動能量。例如，橡膠墊可用于隔離低頻振動，而空氣彈簧適合高頻環境。實戰中，材料選擇需基于振動頻率和成本平衡。

5.在實際應用中，如何平衡定位精度和成本？

平衡精度和成本可通過模塊化設計和分階段投資實現。例如，先使用經濟型傳感器達到基本精度，再根據需要升級至高精度組件。實戰中，進行成本效益分析，優先解決關鍵振動或定位問題，能最大化回報，同時避免過度設計。
