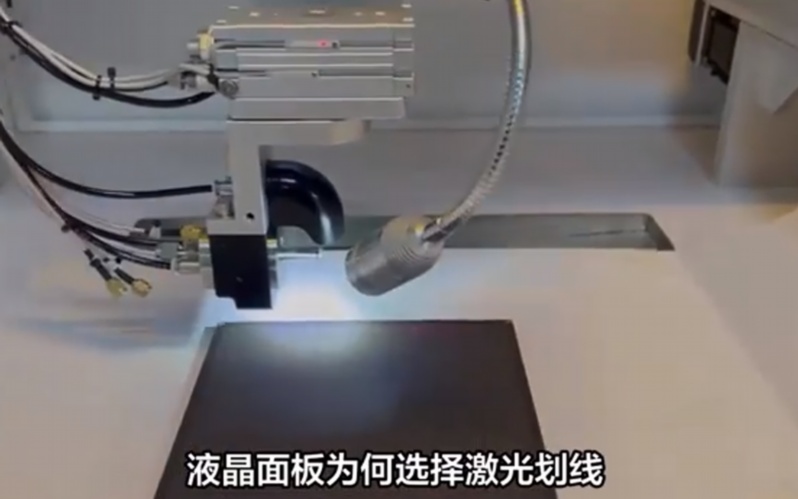

面板激光劃線機是一種廣泛應用于電子、汽車和建筑等行業的高精度加工設備，主要用于在玻璃、金屬或復合材料面板上進行精細劃線或切割。其核心在于控制系統，它確保劃線過程的精確性、穩定性和效率?，F(xiàn)代面板激光劃線機常采用“PLC+運動卡”的控制架構，結合了可編程邏輯控制器（PLC）的邏輯控制優勢和運動卡的高精度運動控制能力。

本文將深入解析這一控制系統的結構、工作原理及關鍵組件，幫助讀者全面理解其設計理念和應用價值。

控制系統總體結構概述

面板激光劃線機的控制系統通常采用分層架構，以PLC作為主控制器，負責邏輯順序控制和系統安全，而運動卡則專注于高精度運動軌跡規劃和執行。這種分工協作的結構，既保證了系統的可靠性，又實現了微米級的劃線精度。整體系統包括硬件和軟件兩部分：硬件主要由PLC、運動卡、傳感器、執行器（如伺服電機和激光器）以及人機界面（HMI）組成；軟件則涉及PLC編程、運動控制算法和用戶操作界面。

PLC的作用與結構

PLC（可編程邏輯控制器）是控制系統的“大腦”，負責處理邏輯運算、順序控制、定時和計數等功能。在面板激光劃線機中，PLC的主要角色包括：

-邏輯控制：管理設備的啟動、停止、急停和安全互鎖，確保操作符合安全標準。例如，當檢測到門未關閉時，PLC會阻止激光發射。

-輸入/輸出處理：連接各種傳感器（如位置傳感器、溫度傳感器）和執行器（如氣動閥、指示燈），實時監控設備狀態并作出響應。

-通信協調：通過工業總線（如PROFIBUS、EtherCAT）與運動卡、HMI和其他模塊進行數據交換，實現系統集成。

PLC的結構通常包括中央處理單元（CPU）、輸入/輸出模塊（I/O）、電源模塊和通信接口。在劃線機中，PLC的編程多采用梯形圖或結構化文本語言，定義設備的運行邏輯，例如控制激光器的開關時機和運動平臺的移動順序。

運動卡的作用與結構

運動卡（通?；赑C或嵌入式系統）是專門用于高精度運動控制的硬件，負責生成復雜的運動軌跡，并驅動伺服電機或步進電機。在面板激光劃線機中，運動卡的核心功能包括：

-軌跡規劃：根據用戶輸入的圖形數據（如CAD文件），計算激光頭的運動路徑，確保劃線平滑且精確。

-閉環控制：通過編碼器反饋，實時調整電機位置和速度，補償機械誤差，實現納米級定位精度。

-激光同步：控制激光器的功率和脈沖頻率，使其與運動軌跡同步，避免劃線偏差。

運動卡的結構通常包括數字信號處理器（DSP）或FPGA、多軸控制接口、編碼器反饋接口和通信模塊。它與PLC通過總線或以太網連接，接收PLC的指令（如啟動運動），并反饋運動狀態（如位置完成）。這種設計允許運動卡專注于計算密集型任務，而PLC處理更廣泛的系統邏輯。

系統工作流程與關鍵組件交互

面板激光劃線機的工作流程始于用戶通過HMI輸入劃線參數（如圖形文件和速度設置）。PLC解析這些指令后，啟動安全檢查，并發送運動命令給運動卡。運動卡則生成具體的運動軌跡，驅動伺服電機移動激光頭，同時控制激光器發射。整個過程涉及多個關鍵組件的交互：

-傳感器：例如光電傳感器檢測面板位置，溫度傳感器監控激光器狀態，確保系統在安全范圍內運行。

-執行器：伺服電機驅動運動平臺，激光器生成劃線光束，所有這些都由運動卡精確控制。

-通信網絡：工業以太網或現場總線實現PLC、運動卡和HMI之間的實時數據交換，減少延遲，提高響應速度。

這種“PLC+運動卡”架構的優勢在于分工明確：PLC確保系統的穩定性和安全性，運動卡提供高動態性能和精度。例如，在劃線過程中，如果PLC檢測到異常（如過熱），它會立即中斷運動卡的操作，防止設備損壞。同時，運動卡的先進算法（如插補運動）能處理復雜曲線，滿足高端面板加工需求。

結論

面板激光劃線機的“PLC+運動卡”控制系統是一種高效、可靠的解決方案，完美結合了邏輯控制與精密運動處理的優勢。PLC作為系統的邏輯核心，保障了操作安全和流程順序；運動卡則通過高性能計算實現微米級劃線精度，適應多樣化加工需求。這種結構不僅提升了設備的生產效率和產品質量，還降低了維護成本。隨著工業4.0的發展，未來該系統可能集成更多智能功能，如AI優化和物聯網監控，進一步推動面板加工行業的創新?？傊斫膺@一控制系統的結構，有助于用戶更好地操作、維護和優化設備，實現最大化價值。

常見問題解答（FAQ）

1.PLC和運動卡在面板激光劃線機中分別負責什么？

PLC主要負責邏輯控制、安全互鎖和輸入/輸出管理，例如處理設備啟停、傳感器信號和緊急停機。運動卡則專注于高精度運動軌跡規劃、伺服電機控制和激光同步，確保劃線路徑的精確性。兩者通過通信總線協同工作，PLC處理整體系統邏輯，運動卡執行細節運動任務。

2.為什么選擇PLC+運動卡的控制方案，而不是單一控制器？

這種方案結合了PLC的可靠性和運動卡的高性能。PLC擅長處理邏輯和安全性，適合工業環境；運動卡則提供更快的計算速度和更精確的運動控制，適用于復雜軌跡。單一控制器可能無法同時滿足高精度和強邏輯需求，而組合方案能提高系統靈活性和效率，同時降低開發成本。

3.系統如何確保劃線精度達到微米級？

主要通過運動卡的閉環控制和高分辨率編碼器實現。運動卡實時處理位置反饋，調整電機運動以補償誤差；同時，激光與運動同步算法確保劃線時激光功率和位置匹配。此外，機械結構（如高剛性導軌）和校準程序也貢獻了精度，PLC則監控環境因素（如溫度）以防偏差。

4.日常維護中需要注意哪些方面？

定期檢查PLC和運動卡的連接線纜是否松動，清潔光學部件（如激光鏡片）以防灰塵影響精度。同時，更新軟件固件以修復潛在漏洞，并校準傳感器和電機。建議每月進行一次全面測試，包括運行診斷程序，確保邏輯和運動功能正常。如果出現異常，優先檢查PLC的輸入/輸出模塊和運動卡的反饋信號。

5.常見故障有哪些，以及如何解決？

常見故障包括劃線偏差、通信中斷和激光不發射。劃線偏差可能源于編碼器故障或機械磨損，需重新校準運動卡或更換部件；通信中斷常因總線連接問題，檢查電纜和PLC-運動卡配置；激光不發射可能由PLC安全鎖觸發，確認傳感器狀態并復位系統。多數問題可通過HMI錯誤代碼診斷，必要時聯系專業技術人員。
