液晶劃線機是液晶顯示器（LCD）制造過程中的關鍵設備，主要用于在玻璃基板上精確繪制電路圖案，以定義像素結構和電路連接。隨著顯示技術向高分辨率、大尺寸和柔性化方向發展，傳統劃線機依賴的機械定位方式已難以滿足亞微米級精度的要求。機械誤差、熱膨脹和振動等因素常導致劃線偏差，影響產品良率。為此，引入CCD視覺校準與運動控制系統的整合成為提升劃線精度和效率的核心解決方案。

本文將詳細探討CCD視覺校準的原理、運動控制系統的工作機制，以及兩者如何協同整合，以實現高精度、自動化的液晶劃線過程。

CCD視覺校準的原理與應用

CCD（Charge-CoupledDevice）視覺系統基于圖像傳感器技術，通過捕獲劃線區域的圖像，并利用圖像處理算法識別標記點或圖案位置，實現實時定位和校準。在液晶劃線機中，CCD視覺校準主要包括相機標定、圖像畸變校正和坐標轉換三個步驟。首先，相機標定通過使用標準參照物（如棋盤格）確定相機的內參（如焦距和畸變系數）和外參（如位置和方向），從而建立圖像坐標與機械坐標的準確映射關系。其次，圖像處理算法對捕獲的圖像進行去噪、增強和特征提取，以消除光照變化、灰塵干擾等因素的影響。最后，坐標轉換將視覺數據轉換為運動控制系統可識別的指令，確保劃線頭能精準對準目標位置。

CCD視覺校準的優勢在于其非接觸性和高精度。例如，在劃線過程中，系統可實時檢測圖案偏移，并通過反饋機制動態調整，將誤差控制在微米級別。這不僅減少了人為干預，還顯著提高了重復定位精度和生產一致性。然而，視覺校準也面臨挑戰，如實時處理延遲、環境噪聲干擾以及算法復雜度高。為解決這些問題，通常采用高性能圖像處理器和優化算法，例如基于深度學習的圖像識別技術，以提升系統的魯棒性和響應速度。

運動控制系統的工作機制

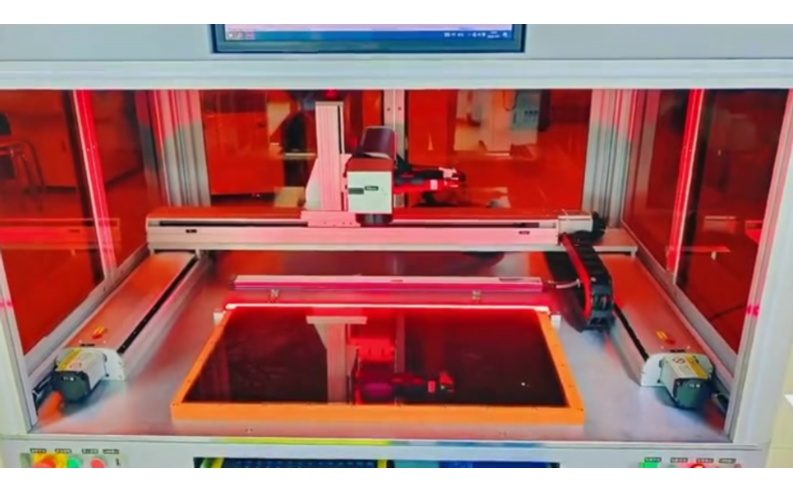

運動控制系統是液晶劃線機的執行核心，負責驅動劃線頭和相關機構實現精確的直線或曲線運動。該系統通常由控制器、驅動器、執行器（如伺服電機或線性電機）和反饋裝置（如編碼器）組成。在劃線過程中，運動控制器根據預設的軌跡參數（如速度、加速度和路徑）生成控制信號，驅動電機帶動劃線頭移動，同時通過編碼器實時監測位置和速度，形成閉環控制以確保運動平穩和準確。

在液晶劃線應用中，運動控制系統需滿足高速、高加速度的要求，以避免劃傷脆弱的玻璃基板。例如，在繪制高分辨率圖案時，系統需在毫秒級內完成精確定位，這對控制器的計算能力和驅動器的動態響應提出了極高要求。整合CCD視覺系統后，運動控制不再局限于預設路徑，而是能根據視覺反饋實時調整。例如，當CCD檢測到因熱變形導致的圖案偏移時，運動控制器會立即修正運動指令，補償誤差，從而維持劃線的一致性。這種動態調整能力大幅提升了設備對復雜環境的適應性，尤其在多品種、小批量生產中體現出色。

整合方法與系統架構

整合CCD視覺校準與運動控制系統涉及硬件接口、軟件算法和通信協議的協同設計。典型的系統架構包括視覺傳感器、圖像處理單元、運動控制器和執行器，通過高速數據總線（如EtherCAT或PROFINET）連接，實現低延遲通信。數據流通常遵循以下步驟：CCD視覺系統捕獲劃線區域的圖像；圖像處理單元提取特征并計算位置偏差；偏差數據發送至運動控制器；控制器根據這些數據調整運動參數；最終，執行器實現修正后的劃線動作。

在軟件層面，整合依賴于實時操作系統（RTOS）和定制化控制算法。例如，采用PID（比例-積分-微分）控制或模型預測控制（MPC）來優化響應速度與穩定性。此外，系統常集成人機界面（HMI），方便操作員監控和調整參數。整合的關鍵在于確保視覺與運動系統的同步性：任何延遲都可能導致劃線誤差。因此，通過仿真和實驗調試，優化系統帶寬和采樣頻率至關重要。實際應用中，這種整合已使液晶劃線機實現亞微米級精度，生產良率提升20%以上，同時降低了維護成本。

結論

CCD視覺校準與運動控制系統的整合，為液晶劃線機帶來了革命性的進步，不僅提升了劃線精度和效率，還增強了設備對復雜生產環境的適應性。這種整合體現了工業自動化向智能化發展的趨勢，通過實時數據交互和閉環控制，減少了人為錯誤和機械局限。未來，隨著人工智能和物聯網技術的融合，智能劃線系統將進一步優化，支持柔性顯示和微LED等新興技術，推動顯示制造業向更高水平邁進。企業應積極采納此類整合方案，以應對日益激烈的市場競爭和技術挑戰。

常見問題解答（FAQ）

1.問：什么是液晶劃線機？它在LCD制造中起什么作用？

答：液晶劃線機是用于液晶顯示器（LCD）制造的專業設備，通過在玻璃基板上精確繪制電路圖案，定義像素結構和電路連接。它在生產過程中確保圖案的準確對齊，直接影響顯示器的分辨率和質量。傳統劃線機依賴機械定位，而現代設備則整合視覺和運動控制系統以提升精度。

2.問：為什么在液晶劃線機中需要CCD視覺校準？

答：CCD視覺校準通過圖像識別技術實時檢測和補償劃線過程中的誤差，如機械偏差或熱變形。這提高了定位精度，減少廢品率，并實現自動化調整。相比純機械方式，視覺校準能適應多變的生產環境，確保高一致性。

3.問：運動控制系統在液晶劃線機中扮演什么角色？

答：運動控制系統控制劃線頭的移動，實現精確的軌跡運動，包括速度、加速度和路徑控制。它通過反饋裝置（如編碼器）確保運動平穩，避免劃傷基板。整合視覺系統后，它能實時修正偏差，提升整體性能和可靠性。

4.問：整合CCD視覺校準與運動控制系統有哪些主要好處？

答：整合后，系統能實現閉環控制，自動補償誤差，提高劃線精度至亞微米級；同時，提升生產效率和自動化水平，減少人工干預。此外，它增強了設備靈活性，適用于多品種生產，并降低了長期運營成本。

5.問：在整合過程中，常見的挑戰有哪些？如何解決？

答：常見挑戰包括視覺與運動系統的同步問題、實時數據處理延遲以及環境干擾（如振動和光照變化）。解決方法包括選用高速通信協議（如EtherCAT）、優化圖像處理算法、進行系統仿真調試，以及采用防護措施減少外部影響。通過持續測試和升級，可以克服這些挑戰，確保系統穩定運行。

通過以上分析與解答，我們可以看到，液晶劃線機CCD視覺校準與運動控制系統的整合不僅是技術進步的體現，更是提升制造業競爭力的關鍵。如果您有更多具體問題，歡迎進一步探討！
