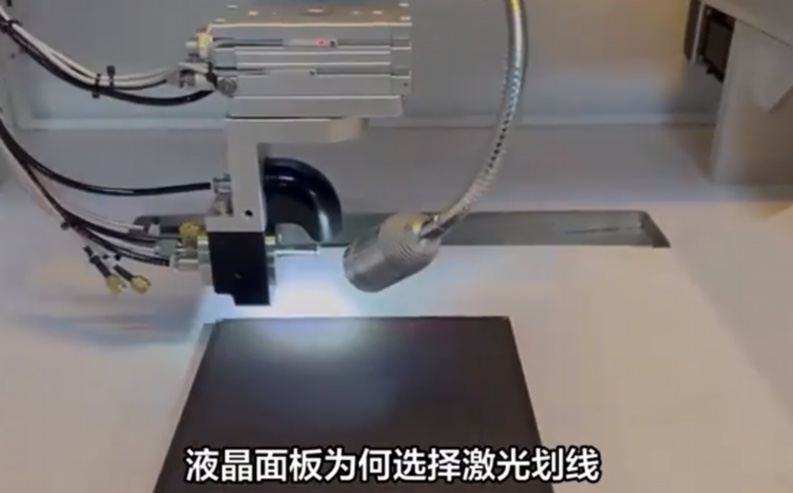

在現代化制造業中，面板劃線機廣泛應用于電子、玻璃、金屬和復合材料等行業，用于對各類面板進行高精度劃線操作，以滿足切割、分割或標記需求。治具作為固定和引導工件的關鍵部件，其性能直接影響生產效率和產品質量。傳統治具更換過程通常依賴人工操作，耗時較長，導致生產線停機時間增加，成本上升，且難以適應多品種、小批量的柔性生產趨勢。因此，設計一種快速切換與適配的治具系統至關重要。

本方案旨在通過模塊化、自動化和標準化設計，實現面板劃線機治具的高效切換與靈活適配，提升整體生產效能，降低運營成本。本文將詳細闡述設計方案的核心要素、實施步驟、優勢效益，并附上常見問題解答，以期為行業實踐提供參考。

設計方案概述

本設計方案以“快速、精準、靈活”為核心目標，結合機械工程、自動化控制和軟件管理，構建一套完整的治具快速切換與適配系統。方案主要包括機械結構設計、鎖定機制、控制系統和軟件支持四個部分，確保治具更換時間從傳統數小時縮短至數分鐘，同時保持高精度和穩定性。

1.機械結構設計

采用模塊化理念，將治具分為基座和可更換夾具兩部分?；潭ㄔ诿姘鍎澗€(xiàn)機上，配備標準化接口（如定位孔和對接槽），確保與不同夾具的兼容性。夾具部分根據面板尺寸、形狀和材料特性定制，但均遵循統一連接標準，例如使用快換接頭或卡扣結構。模塊化設計允許操作員僅更換夾具，而無需拆卸整個治具系統，大幅減少切換時間。此外，夾具集成微調機構（如螺桿、滑塊或氣動調節器），可快速適應面板厚度變化（例如從1mm到10mm），提升適配性。

2.快速鎖定機制

鎖定機制是實現快速切換的關鍵，本方案推薦使用氣動或電磁鎖定系統。氣動鎖通過壓縮空氣驅動鎖銷，實現一鍵式鎖定和解鎖，操作簡單且響應迅速（通常在1-2秒內完成）。電磁鎖則利用磁性吸附，無需外部動力，適合潔凈環境。為確保安全，鎖定機制配備互鎖功能，防止機器運行時意外解鎖。定位元件（如高精度定位銷和導向槽）采用硬化鋼材料，保證切換后治具位置重復精度在±0.01mm以?xún)?nèi)，滿足高劃線精度要求。

3.控制系統與自動化集成

控制系統以PLC（可編程邏輯控制器）或工業PC為核心，搭配觸摸屏人機界面（HMI），實現智能化管理。軟件系統支持配方管理，用戶可預設不同治具的配置參數（如位置、壓力和劃線路徑），切換時通過界面選擇相應配方，系統自動執行鎖定和調整操作。對于高端應用，可集成六軸機器人或線性模組進行自動更換，進一步減少人工干預?？刂葡到y(tǒng)還具備實時監測功能，通過傳感器檢測治具狀態，及時報警異常情況，提升可靠性。

4.適配性與兼容性設計

為適應多樣化生產需求，方案強調標準化接口（參考ISO或行業標準），確保與現有面板劃線機的兼容。對于舊設備，可提供改裝套件，包括適配板和連接件。同時，治具夾具設計為可擴展式，支持添加附件（如真空吸盤或緩沖墊），以處理特殊面板（如曲面或易碎材料）。通過仿真軟件進行虛擬測試，優化適配性能，減少現場調試時間。

實施步驟

實施本方案需遵循系統化流程，確保平穩集成和高效運行：

1.需求分析：調研生產線的面板類型、切換頻率和精度要求，確定治具規格和自動化水平。

2.設計開發：完成機械圖紙、鎖定機制選型、控制系統編程和軟件界面設計，采用CAD/CAE工具進行模擬驗證。

3.原型測試：制作原型系統，在實驗室環境中進行精度、耐久性和切換速度測試，根據結果優化設計。

4.集成部署：將系統安裝到生產線，培訓操作員掌握切換流程和維護要點，進行試運行和調整。

5.持續優化：收集生產數據，定期更新軟件和硬件，引入反饋機制以提升系統性能。

優勢與效益

本設計方案帶來多重效益：

-效率提升：切換時間從傳統1-2小時縮短至5-10分鐘，生產線利用率提高20%以上，適用于高混合生產環境。

-成本降低：減少人工操作和停機損失，長期可降低運營成本15%-30%；模塊化設計延長治具壽命，減少備件庫存。

-靈活性增強：快速適配不同面板，支持小批量定制生產，增強企業市場響應能力。

-質量保證：高精度鎖定和自動校準功能，將劃線誤差控制在最小范圍，產品合格率提升至99%以上。

-安全與環保：自動化減少人為錯誤，鎖定機制符合安全標準，同時節能設計（如低功耗電磁鎖）降低能源消耗。

結論

面板劃線機治具快速切換與適配設計方案通過創新整合機械、控制和軟件技術，有效解決了傳統治具更換的瓶頸問題。該方案不僅提升生產效率和靈活性，還為企業向智能制造轉型提供支撐。隨著工業4.0和物聯網技術的發展，未來可進一步擴展數據分析和遠程監控功能，實現更智能的治具管理。企業可根據自身需求分階段實施，以最小投資獲取最大回報，推動制造業可持續發展。

常見問題解答（FAQ）

1.Q:這個快速切換系統如何保證切換后的精度？

A:系統通過高精度定位元件（如硬化鋼定位銷和導向槽）結合自動校準功能，確保每次切換后治具位置重復精度在±0.01mm以?xún)?nèi)?？刂葡到y(tǒng)實時監測并補償誤差，同時鎖定機制提供穩定固定，避免振動或偏移，從而保證劃線操作的高精度。

2.Q:設計成本高嗎？投資回報周期如何？

A:初始成本包括設計、制造和集成費用，可能比傳統治具高20%-40%，但通過減少停機時間和提高產量，投資回報周期通常在6-12個月。長期來看，效率提升和成本節約可使總擁有成本（TCO）降低，具體回報取決于生產規模和使用頻率。

3.Q:是否兼容現有面板劃線機？需要改裝嗎？

A:是的，方案注重標準化設計，可適配大多數現有面板劃線機。對于非標準設備，提供定制化改裝套件（如接口板或連接器），只需少量調整即可集成。建議在實施前進行兼容性評估，以確保無縫對接。

4.Q:切換時間能縮短多少？是否受治具復雜度影響？

A:目標是將切換時間從傳統1-2小時縮短至5-10分鐘。簡單治具（如標準夾具）可能更快，復雜治具（帶多調節功能）可能稍長，但通過自動化輔助，時間可控在范圍內。系統優化可進一步壓縮切換時間。

5.Q:如何維護這個系統？日常操作復雜嗎？

A:維護主要包括定期檢查鎖定機構磨損、清潔定位元件和更新控制軟件，建議每季度進行一次全面維護。日常操作通過觸摸屏界面簡化，操作員只需選擇配方即可完成切換，無需專業培訓。系統提供故障診斷功能，降低維護難度。
