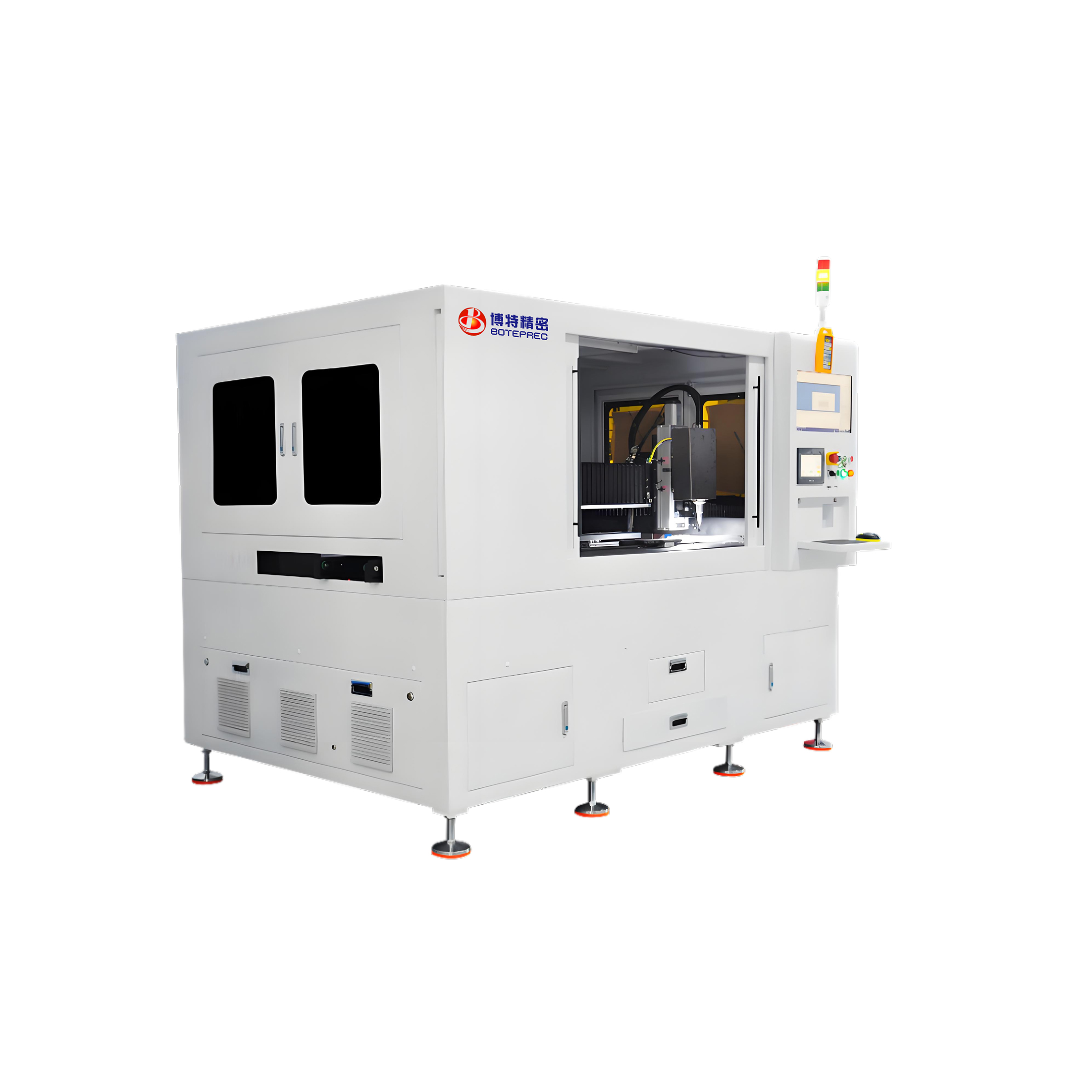

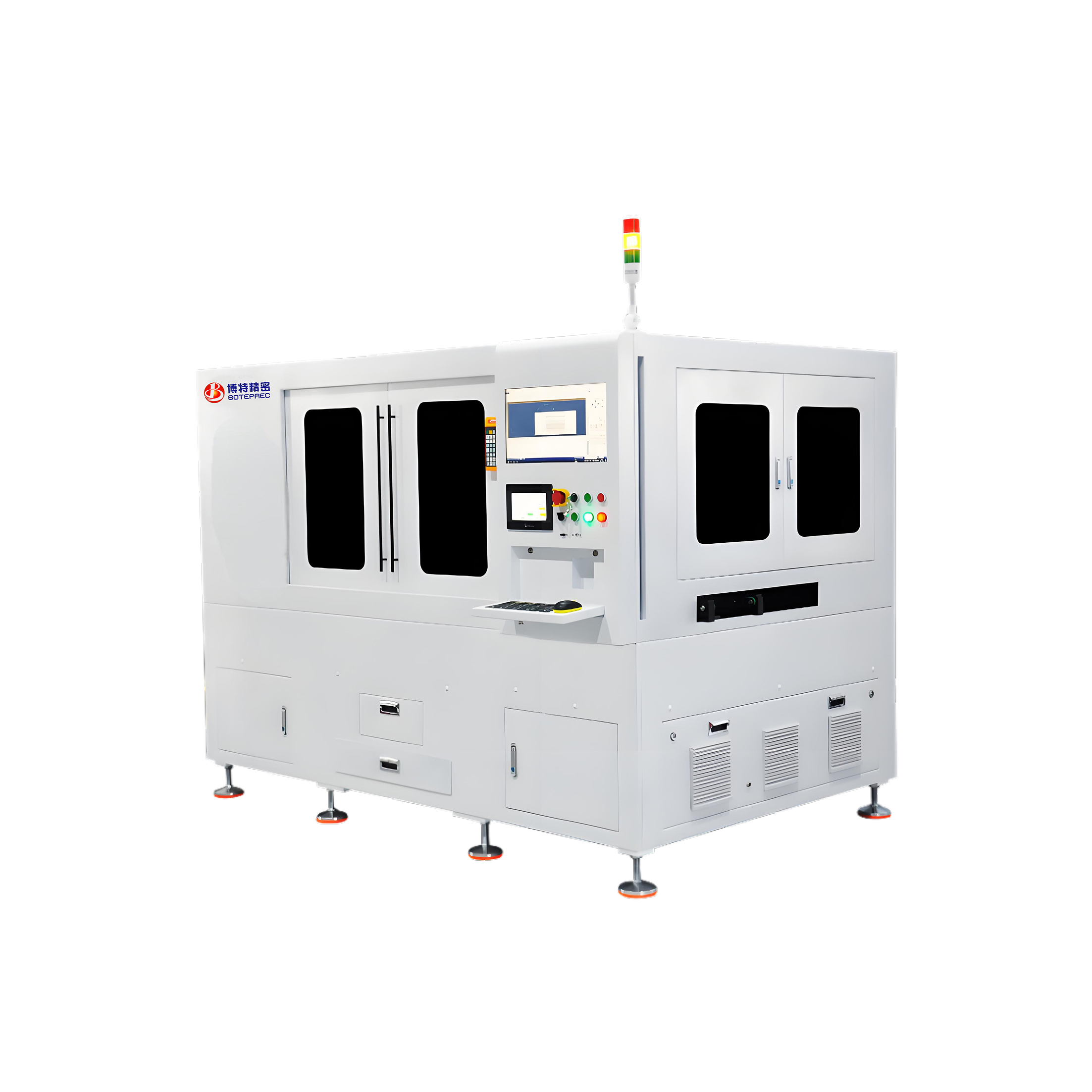

鋁基板激光切割機 BT-LC-1360 專為高精度金屬基覆銅板（MCPCB）加工而設計，其核心技術充分適配鋁基板的特殊復合結構。鋁基板作為現代電子散熱領域的核心材料，由三明治式分層構成：上層為導電銅箔蝕刻形成的電路層，中層為高絕緣性陶瓷填充環氧樹脂層，底層則是6061/5052系列鋁合金構成的散熱基板。這種獨特結構使得材料同時具備優異的電氣性能和熱管理能力——鋁合金層的熱導率高達200W/(m·K)，能快速將LED芯片等大功率器件產生的熱量傳導至散熱器，較傳統FR-4板材散熱效率提升8-10倍。

BT-LC-1360采用光纖激光源與精密運動控制系統，有效解決鋁基板切割中的三大技術難點：首先，通過脈沖頻率調節（20-80kHz）避免銅層與鋁層因熱導率差異產生的分層問題；其次，配備氮?dú)廨o助切割系統防止鋁材表面氧化；最后，采用視覺定位系統實現±0.02mm的定位精度，滿足LED支架等精密元件的加工需求。設備特別強化了邊緣處理能力，切割面粗糙度可控制在Ra1.6μm以內，顯著減少后續去毛刺工序。

在汽車電子領域，該設備加工的鋁基板散熱模塊能承受-40℃至150℃的工作溫度范圍，導熱系數穩定在2.2W/(m·K)以上，確保ECU控制單元在極端環境下的可靠性。其配備的智能排版系統可實現材料利用率最大化，配合600W激光功率輸出，使1.5mm厚鋁基板的切割速度達到12m/min，較傳統CO?激光設備效率提升35%。整機通過IP54防護認證，特別適應電子制造業無塵車間環境，為5G基站、新能源車載充電機等高端應用提供精密加工解決方案。

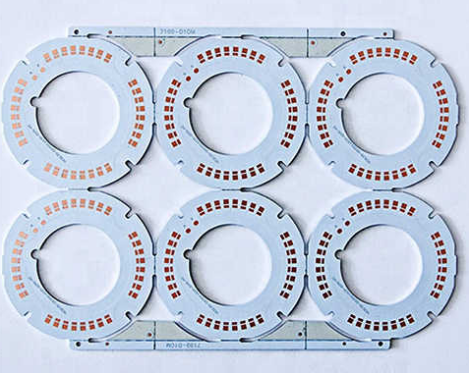

鋁基板定義：鋁基板即金屬基覆銅板（MCPCB），由絕緣層、銅層、鋁基層構成。鋁基層提供機械支撐，絕緣層隔絕電導，銅層實現電路連接。

結構特性：高導熱性源于鋁基層，散熱性能優異，能快速傳導熱量。機械強度高，可承受高功率電子器件工作時的應力。

應用領域：廣泛應用于LED照明，為燈具提供散熱與電路支撐。在汽車電子領域，用于散熱模塊制造，保障電子元件穩定運行。

非接觸式加工：激光切割無需刀具接觸工件，避免機械磨損，精度可達±0.1mm。無接觸加工減少對工件的機械應力，適合精密加工。

熱影響區?。呵锌p寬度僅0.1- 0.3mm，熱影響區小，減少材料熱損傷。精細切縫提升加工精度，降低后續處理難度。

適用激光類型：光纖激光效率高、功率大，適用于多種材料切割。激光在特定場景如薄板切割中表現優異，各有優勢。

設備功能特點

1、熱影響區域小

采用激光器使用壽命在10萬小時，性能穩定，光束質量高。切縫寬度僅0.1- 0.3mm，熱影響區小，減少材料熱損傷。精細切縫提升加工精度，降低后續處理難度。

2、大理石工作平臺，配合直線電機，精度可以控制在<±0.01mm

3、高精密視覺切割軟件

采用高精密視覺切割軟件，視覺自動識別對位，軟件自動補償。

4、非接觸切割

切口平滑、無毛刺、無擠壓形變。

5、對接自動化

可前后對接自動化，

行業應用

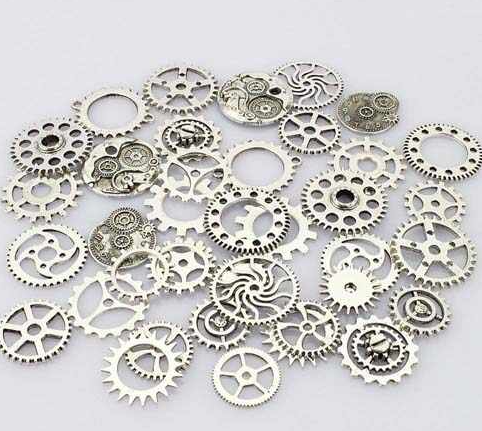

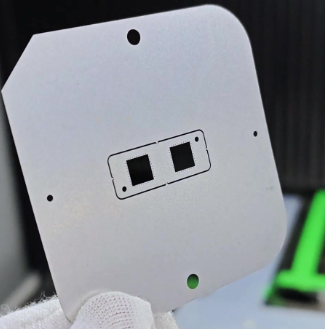

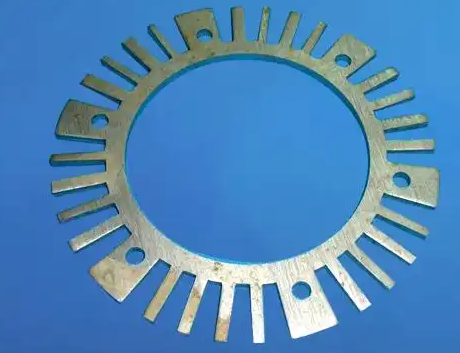

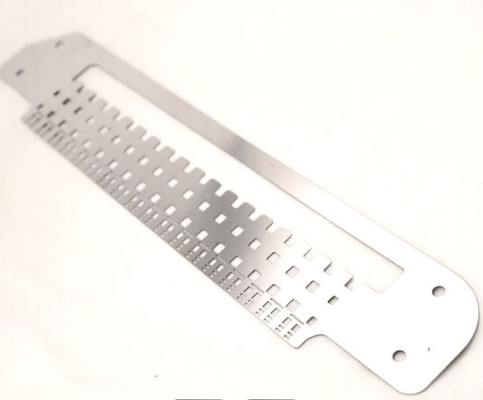

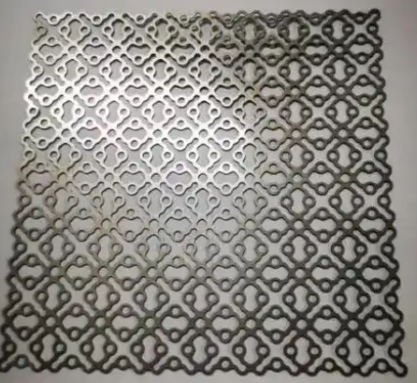

LED行業、鋁基板行業、五金器件、精密零配件。
