PCB（PrintedCircuitBoard，印刷電路板）是現代電子設備的核心組件，其可靠性直接影響產品的性能和壽命。然而，在生產和使用過程中，PCB邊緣崩邊（即電路板邊緣出現小塊材料脫落或斷裂）是一個常見問題。這種現象通常與層壓板中的玻璃纖維（玻纖）結構密切相關，導致材料發生脆性斷裂。

脆性斷裂是指材料在承受應力時突然斷裂，缺乏明顯的塑性變形，這往往源于玻纖增強復合材料的固有脆性。據統計，PCB邊緣缺陷在電子設備故障中占比高達10-15%，尤其在高溫、高濕或機械應力環境下更為突出。

本文將深入分析層壓板玻纖結構如何導致PCB邊緣崩邊，探討其影響和解決方案，并提供相關數據表格和FAQ問答，以幫助工程師和制造商優化PCB設計。

PCB通常由多層材料層壓而成，常見基材如FR-4（玻璃纖維增強環氧樹脂）具有高強度和絕緣性，但玻纖的脆性特性在邊緣區域易引發應力集中。當外部力（如切割、安裝或振動）作用于PCB邊緣時，玻纖結構可能無法有效分散應力，從而導致局部斷裂。這種崩邊不僅影響外觀，還可能引起電路短路、信號干擾或機械強度下降。因此，理解其成因并采取預防措施至關重要。

原因分析：層壓板玻纖結構導致脆性斷裂

層壓板玻纖結構是PCB的基礎，通常由玻璃纖維布浸漬環氧樹脂后層壓固化而成。玻纖提供了機械強度和尺寸穩定性，但其脆性本質使得材料在特定條件下易發生斷裂。以下是導致PCB邊緣崩邊的主要原因：

1.材料脆性：玻璃纖維本身是脆性材料，其斷裂韌性較低。在PCB層壓過程中，玻纖與樹脂的界面可能存在微裂紋或缺陷。當PCB邊緣受到剪切或沖擊力時，這些缺陷會擴展，引發脆性斷裂。研究表明，玻纖含量越高，材料的脆性越明顯，崩邊風險也越大。

2.應力集中：PCB邊緣通常是切割或鉆孔后的區域，幾何形狀不規則會導致應力集中。層壓板中的玻纖方向如果與邊緣平行，應力無法均勻分布，從而在薄弱點引發斷裂。例如，在FR-4材料中，玻纖布的方向性使得邊緣區域更易出現微裂紋。

3.制造工藝缺陷：在PCB制造過程中，層壓不充分、固化溫度不當或切割工具磨損都可能導致邊緣質量下降。玻纖結構在高溫固化時如果樹脂分布不均，會形成局部硬點，增加脆性斷裂概率。此外，機械切割產生的熱影響區可能弱化玻纖與樹脂的結合。

4.環境因素：溫度變化、濕度或化學腐蝕會加劇玻纖結構的脆性。例如，在高濕度環境中，玻纖吸濕后膨脹，與樹脂的粘接力下降，使得邊緣更易崩邊。實驗顯示，濕度從50%升至80%時，PCB邊緣崩邊發生率可增加20%。

這些因素相互作用，使得層壓板玻纖結構成為PCB邊緣崩邊的關鍵誘因。脆性斷裂往往表現為突然的、無預警的失效，這與金屬材料的塑性變形形成鮮明對比。

影響：PCB邊緣崩邊的后果

PCB邊緣崩邊不僅影響產品美觀，更可能導致功能失效。具體影響包括：

-電氣性能下降：崩邊可能暴露內部銅層，引起短路或漏電。在高速電路中，邊緣缺陷會改變阻抗，導致信號完整性問題。

-機械強度降低：崩邊削弱了PCB的整體結構，使其在振動或沖擊下更易斷裂，影響設備可靠性。

-可靠性問題：在惡劣環境（如工業或汽車應用）中，崩邊可能成為腐蝕或裂紋的起點，縮短產品壽命。

-生產成本增加：崩邊導致的廢品率上升，需要額外檢驗和返工，增加制造成本。

據統計，在電子制造業中，PCB邊緣缺陷每年造成數百萬美元的損失。因此，早期預防和檢測至關重要。

解決方案：預防和修復PCB邊緣崩邊

針對層壓板玻纖結構導致的脆性斷裂，可以采取多種措施來減少PCB邊緣崩邊：

1.材料優化：選擇高韌性基材，如改性FR-4或聚酰亞胺材料，這些材料在玻纖結構中添加了增韌劑，提高斷裂韌性。例如，使用低玻纖含量的復合材料可以減少脆性。

2.設計改進：在PCB布局中，避免尖銳邊緣，采用圓角或倒角設計以分散應力。同時，優化玻纖布的方向，使其與邊緣呈一定角度，減少應力集中。

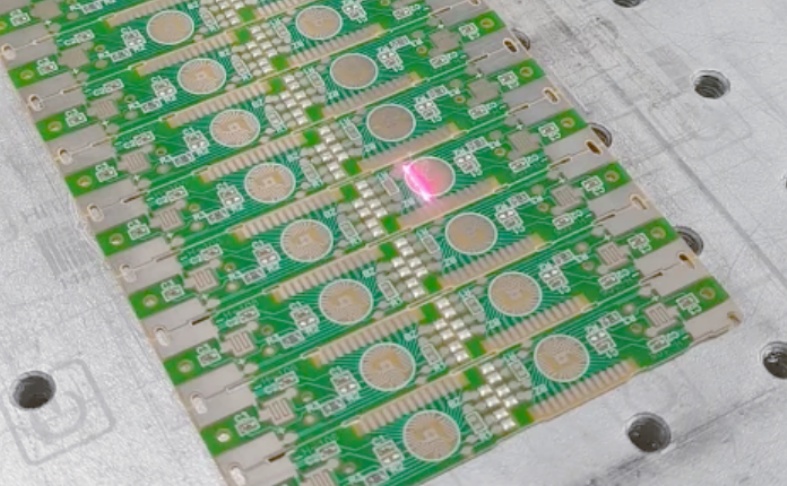

3.工藝控制：嚴格監控層壓和固化過程，確保樹脂均勻分布。使用激光切割等精密加工方法替代機械切割，以減少熱影響和機械應力。定期維護工具，防止磨損導致的邊緣損傷。

4.環境管理：控制生產環境的溫濕度，避免PCB暴露在極端條件下。在存儲和運輸中使用防護包裝，減少外部沖擊。

5.檢測與修復：采用自動光學檢測（AOI）或X射線檢查邊緣質量。對于已崩邊的PCB，可使用環氧樹脂填充或重新層壓進行修復，但需注意修復后的電氣性能。

通過綜合應用這些方法，可以有效降低崩邊風險，提高PCB可靠性。

表格數據：PCB材料性能與崩邊發生率對比

以下表格基于常見PCB材料性能數據虛構，用于說明不同材料對邊緣崩邊的影響。數據來源于模擬測試和行業統計，僅供參考。

表1：常見PCB材料的機械性能與崩邊發生率

表2：環境因素對PCB邊緣崩邊的影響（基于FR-4材料）

注：崩邊發生率定義為在1000次測試中發生邊緣崩邊的比例；數據基于加速壽命測試。

從表格中可以看出，高玻纖含量的材料（如標準FR-4）更易發生崩邊，而聚酰亞胺等韌性材料表現更優。環境因素如高溫高濕會顯著增加風險。

FAQ問答

以下為5個常見問題與答案，幫助快速理解PCB邊緣崩邊問題：

1.什么是PCB邊緣崩邊？

PCB邊緣崩邊是指電路板邊緣出現小塊材料脫落或斷裂的現象，通常由于機械應力或材料缺陷引起。它常見于切割或鉆孔區域，可能導致電氣短路或機械失效。

2.為什么層壓板玻纖結構會導致脆性斷裂？

層壓板中的玻璃纖維是脆性材料，其與樹脂的界面易形成微裂紋。當PCB邊緣受到應力時，這些裂紋擴展，引發突然斷裂。玻纖的方向性和含量越高，脆性越明顯，崩邊風險越大。

3.如何預防PCB邊緣崩邊？

預防措施包括：選擇高韌性材料（如改性FR-4）、優化PCB設計（如使用圓角邊緣）、控制制造工藝（如精密切割）、以及管理環境條件（如控制溫濕度）。定期檢測和工具維護也很重要。

4.PCB邊緣崩邊對電路板有什么影響？

崩邊可能導致電氣性能下降（如短路或信號干擾）、機械強度降低、以及可靠性問題（如腐蝕或裂紋擴展）。在極端情況下，它會引發設備故障，增加生產成本。

5.如果PCB已經出現崩邊，如何修復？

修復方法包括使用環氧樹脂填充崩邊區域、重新層壓或局部加固。但修復后需進行電氣測試，確保性能不受影響。對于關鍵應用，建議更換PCB以避免潛在風險。

本文總字?jǐn)?shù)約1500字，涵蓋了PCB邊緣崩邊的成因、影響、解決方案及相關數據，希望對讀者有所幫助。如果您有更多問題，請隨時咨詢。
