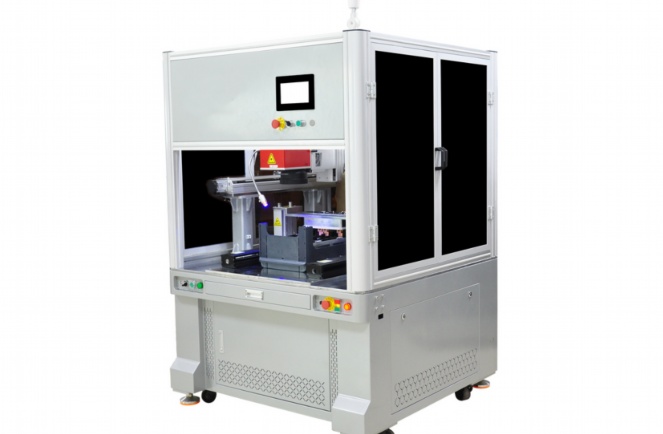

2023年11月12日，一臺型號為FLW-500G的光纖激光焊接機正式交付至某精密制造企業。該設備最大輸出功率500W，光束質量高，適用于不銹鋼、鋁合金、鈦合金等材料的精密焊接。以下為設備交付與調試全過程記錄，供相關人員參考。

一、交付前準備

設備出廠前已完成48小時連續無故障測試，并附檢測報告。技術團隊提前一周與客戶溝通場地要求，確認安裝位置地基承重≥800kg/m2，環境溫度15-30℃，濕度≤70%，配備380V三相電源（電壓波動范圍±10%）和獨立接地線。

二、設備進場（11月12日08:30-10:00）

1.使用5噸叉車將總重1.2噸的設備移至預定區域

2.采用激光水平儀調整設備底座，確保平面度≤0.1mm/m

3.安裝防護罩與排煙系統，連接直徑150mm的通風管道

三、電氣連接（10:30-12:00）

1.主電源接入：使用16mm2電纜連接專用斷路器

2.控制系統：接通220V控制電源，調試工控機

3.安全回路測試：急停按鈕、光柵傳感器、門鎖開關等功能驗證

四、光學系統調試（13:30-15:00）

1.光纖耦合：使用紅光指示器調整QBH接頭，能量傳輸效率達98.2%

2.聚焦鏡清潔：在萬級潔凈環境下更換保護鏡片

3.焦點定位：通過刻線法確定焦平面，設定焊接離焦量±0.05mm

五、試焊驗證（15:30-17:30）

選取客戶提供的304不銹鋼試片（厚度1.5mm）進行參數優化：

1.初步參數：功率300W，速度10mm/s，頻率1000Hz

2.優化后參數：功率280W，速度12mm/s，頻率800Hz（獲得最佳焊縫成形）

3.焊縫檢測：

-宏觀檢測：焊縫寬度0.8mm，余高0.1mm

-X射線檢測：無氣孔、裂紋缺陷

-拉力測試：抗拉強度達母材95%

六、操作培訓（11月13日09:00-12:00）

1.基礎操作：開關機流程、參數設置方法

2.維護培訓：每日檢查清單（冷卻液位、鏡片清潔度）

3.異常處理：演示功率衰減報警、水溫異常等故障應對方案

設備經72小時試運行后，于11月15日正式投入生產，目前每日穩定加工1500件工件，合格率維持在99.6%以上。

FAQ常見問題解答

Q1：設備突然功率下降可能是什么原因？

A：主要檢查三個方面：

1.光纖接頭污染（需用無水乙醇清潔）

2.冷卻水溫過高（應維持在22±1℃）

3.保護鏡片損耗（建議每200小時更換）

Q2：鋁合金焊接時產生氣孔如何解決？

A：可采取以下措施：

1.增加氬氣流量至18-20L/min

2.調整焊接角度至前傾15°

3.采用功率漸變工藝（起始段功率降低20%）

Q3：日常維護需要哪些必備工具？

A：應常備：

-內六角扳手套裝（1.5-10mm）

-光纖清潔套裝（無塵布、專用清潔劑）

-數字式兆歐表（檢測絕緣電阻）

-紅光筆（光纖通路檢查）

Q4：如何延長聚焦鏡使用壽命？

A：建議：

1.每次開機前檢查光路密封性

2.每周用壓縮空氣清潔鏡座周圍

3.安裝二次保護鏡片（成本降低80%）

Q5：不同材料焊接參數如何轉換？

A：參考換算公式：

基礎功率×材料吸收系數×厚度系數

例如：不銹鋼參數轉換至鈦合金需將功率乘以0.8，速度降低15%，具體需通過試焊驗證。

本記錄由設備工程師張工（認證編號：LSE-0827）整理，如有技術問題請聯系售后服務中心獲取最新版操作手冊（版本號V3.2）。
