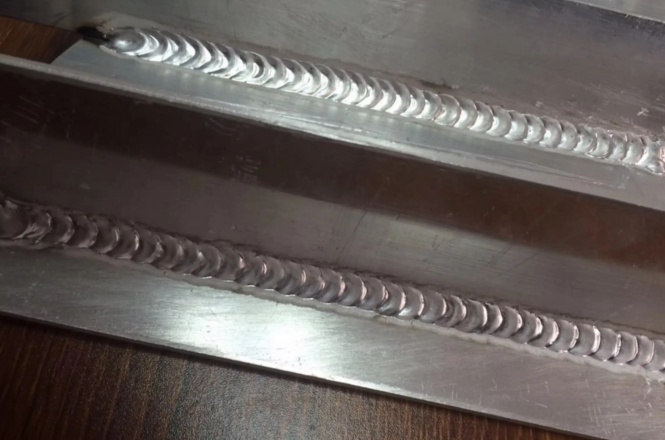

隨著“工業4.0”和“中國制造2025”的深入推進，自動化焊接產線已成為現代制造業，特別是汽車、船舶、重型機械等領域不可或缺的核心裝備。它極大地提升了生產效率、穩定了產品質量并降低了勞動強度。然而，高度自動化的系統也帶來了新的安全挑戰：高速運動的機器人、高溫的焊接電弧、飛濺的熔滴、潛在的煙塵與火災風險，都對人員和設備安全構成了威脅。

因此，一套周密、可靠、智能的安全聯動設計不僅是保障生產的基礎，更是實現產線高效、連續運行的基石。

安全聯動設計的核心思想是“主動預防”與“被動防護”相結合，通過技術手段將產線中孤立的的安全單元（如傳感器、光柵、急停按鈕）整合成一個有機的整體，形成一道或多道安全防線，確保在任何異常情況下，系統都能做出快速、準確、分級的響應，將風險降至最低。

以下是自動化焊接產線安全聯動設計的幾個關鍵要點：

一、區域化隔離與訪問控制

這是安全設計的第一道物理防線。必須將整個焊接產線劃分為不同的安全區域。

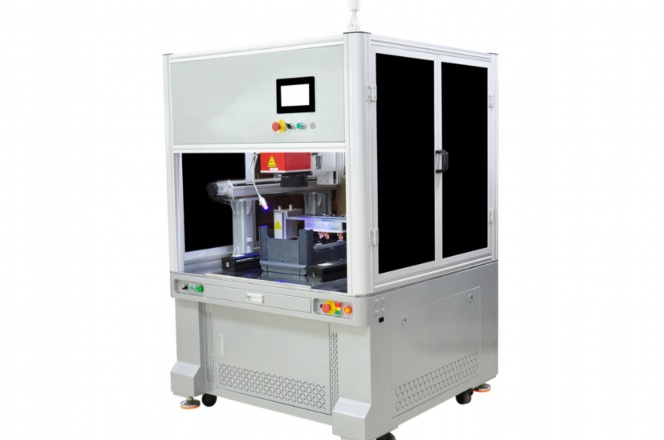

1.圍欄/防護網系統：采用堅固的實體圍欄將機器人工作單元、焊接工位等危險區域完全封閉，防止人員無意中進入。圍欄應牢固固定，高度需符合國家標準（通常不低于1.5米）。

2.安全門與聯鎖裝置：所有人員進出通道必須安裝帶安全聯鎖功能的安全門。當安全門被打開時，聯鎖裝置（如安全門鎖、位置傳感器）會立即向安全控制系統發送信號。系統應根據風險評估，觸發相應的安全響應，如：

立即停止：機器人停止所有運動，焊接電源斷電。

安全停止：機器人以受控方式停止，保持位姿，防止工件掉落或損壞。

降速運行：在確保無人員干預的區域，機器人可降速運行，但此模式需有額外授權和警示。

3.光柵與安全掃描器：在圍欄不便安裝或需要物料進出的區域，應設置光電安全光柵或安全激光掃描器。一旦光束被侵入物阻斷，系統即刻觸發停機。

二、多層次緊急停機系統

緊急停機（E-Stop）是保障人身安全的最后屏障，必須設計得冗余、可靠、易于觸及。

1.分布合理的急停按鈕：在產線的各個操作崗位、巡視通道、控制柜等關鍵位置，安裝醒目的、符合標準的急停按鈕。按鈕應為紅色蘑菇頭式，帶有自鎖功能，并確保在任何一個被按下時，整個產線或相關危險區域能立即斷電停機。

2.急?；芈吩O(shè)計：急停回路應采用“常閉觸點、硬線連接”的安全繼電器或安全PLC構成。這意味著在回路斷路（包括按鈕按下、線纜被切斷）時，系統也能安全停機，符合“故障安全”原則。

3.分級急停策略：對于復雜的產線，可以設計分級急停。例如，按下某個工位的急停，僅停止該工位的設備；按下總控臺的急停，則停止整條產線。這有助于在處理局部故障時，不影響其他區域的正常生產。

三、環境與狀態監控聯動

自動化焊接產線會產生弧光、煙塵、高溫和火花，對此需有專門的監控聯動系統。

1.焊接煙塵凈化聯動：產線的通風除塵系統應與焊接電源聯動啟動。當焊機開始工作時，除塵系統自動開啟，確保作業環境空氣質量。當煙塵濃度傳感器檢測到超標時，可發出警報甚至停機。

2.消防系統聯動：在焊接工位上方或設備內部安裝溫感、煙感探測器或火花探測系統。一旦檢測到火災隱患（如異常高溫、煙霧或火花），系統應立即切斷焊接電源，并啟動自動滅火裝置（如二氧化碳滅火器），同時向中央控制室報警。

3.弧光與噪聲防護：通過設置弧光防護簾或防護室，并聯動警示燈和聲光報警器，在焊接開始時自動提醒周邊人員注意防護，避免弧光灼傷和噪聲傷害。

四、核心控制系統與安全網絡

安全聯動的大腦是安全控制系統，它負責處理所有安全信號并執行安全邏輯。

1.采用安全PLC與安全總線：摒棄傳統的普通PLC處理安全信號，應選用通過安全認證（如SIL2/PLe等級）的安全PLC和安全總線協議（如PROFIsafe,CIPSafety）。它們具備自我檢測、冗余校驗等功能，能有效防止因單一元件故障導致的安全功能失效。

2.安全邏輯設計：安全程序應與標準控制程序獨立編寫，遵循“冗余”、“差異”和“自檢”的原則。例如，對關鍵安全輸入（如光柵信號）使用兩個獨立的通道進行檢測，只有兩個通道狀態一致時才認為信號有效。

3.狀態監控與診斷：系統應具備完善的HMI人機界面，實時顯示所有安全設備的狀態（如哪個安全門被打開、哪個急停被按下）。當發生安全停機時，界面應清晰指示停機原因和位置，極大縮短故障排查和恢復時間。

五、人機協作的安全考量

在需要人與機器人協同作業的工位，安全設計需更加精細。

1.力控與速度監控：協作機器人應內置力傳感器和速度監控功能。當機器人與人體發生意外接觸時，它能立即感知并停止運動或回退。

2.安全區域切換：利用安全掃描器或視覺系統，動態定義機器人的工作范圍。當人員進入?yún)f(xié)作區域時，機器人自動切換至降速模式；當人員離開后，恢復全速運行。

3.雙手操作裝置：在需要人工上料/下料的工位，安裝雙手操作按鈕，必須同時按下兩個按鈕才能啟動一個循環，確保操作者的雙手處于安全位置。

總結

自動化焊接產線的安全聯動設計是一個系統工程，它貫穿于規劃、設計、安裝、調試和維護的全生命周期。設計者必須基于嚴格的風險評估，將機械、電氣、控制、網絡等技術融為一體，構建一個縱深防御體系。一個優秀的安全聯動設計，不僅能最大限度地保護人員和設備資產，更能通過減少意外停機和提高故障處理效率，最終為企業的穩定生產和持續盈利提供堅實保障。

FAQ（常見問題解答）

Q1:安全聯鎖門和普通限位開關門有什么區別？

A1:根本區別在于安全等級和可靠性。普通限位開關用于流程控制，不具備安全認證，一旦其觸點粘連或內部故障，可能無法正確發送“門已關閉”的信號，導致嚴重安全事故。而安全聯鎖開關（通常通過安全繼電器或安全PLC連接）具有強制斷開結構、冗余觸點并通過了SIL或PL等級認證，即使發生單一故障，也能確保系統進入安全狀態，符合“故障安全”原則。

Q2:為什么急停按鈕按下后，機器人有時是立即剎停，有時是緩慢停止？

A2:這是由系統觸發的不同類型的安全停止所決定的。

停止類別0（立即停止）：通過立即切斷動力電源來實現緊急停機。用于最高風險情況，如人員有被卷入的危險。制動猛烈，可能對機械結構造成一定沖擊。

停止類別1（受控停止）：先向驅動系統發送信號，使其按預設減速度平滑停止，到位后再切斷電源。這種方式能避免工件移位或機械沖擊，常用于保護昂貴的工作或精密設備。

具體觸發哪種停止，取決于安全回路的設計和風險評估結果。

Q3:已經安裝了物理圍欄，是否還有必要設置安全光柵？

A3:在特定情況下非常有必要。物理圍欄是基礎防護，但在物料進出口、人員頻繁通行的區域（如與AGV對接處），constantlyopeningandclosingagatewouldbeinefficient.安全光柵提供了一種“無形”的防護墻，允許物料和AGV自由通過，但一旦有人員闖入，立即停機，實現了安全與效率的平衡。它們是互補的防護手段。

Q4:安全控制系統（安全PLC）和普通PLC能混用嗎？

A4:可以協同工作，但職責必須分明。在實際系統中，通常采用“標準PLC+安全PLC”的架構。標準PLC負責復雜的工藝邏輯控制、運動軌跡規劃等，追求性能和功能。安全PLC則專門處理所有涉及人身和設備安全的信號（急停、安全門、光柵等），并執行安全邏輯。兩者通過安全總線通信。安全PLC的決策擁有最高優先級，可以命令標準PLC執行安全動作。絕不能使用普通PLC的I/O點來處理安全功能。

Q5:安全系統安裝完成后，是否需要定期檢查和維護？

A5:絕對需要，并且至關重要。安全系統并非一勞永逸。必須制定并嚴格執行定期的檢查和維護計劃，包括：

功能性測試：定期（如每周或每月）測試所有急停按鈕、安全門聯鎖、光柵等是否正常工作。

視覺檢查：檢查圍欄有無損壞，線纜有無磨損，警示標識是否清晰。

系統診斷：利用安全系統的自診斷功能，檢查是否存在隱性故障。

定期的維護不僅能確保安全系統始終處于有效狀態，也是許多國家和地區安全生產法規的強制性要求。
