光纖激光焊接機因其高精度、高效率及穩定性，在精密制造領域得到廣泛應用。結合CCD視覺系統，可實現焊縫自動識別、定位與實時監控，進一步提升焊接質量與自動化水平。本文通過一個具體案例，詳細介紹光纖激光焊接機與CCD視覺系統的聯動調試過程，總結關鍵步驟與注意事項。

案例背景

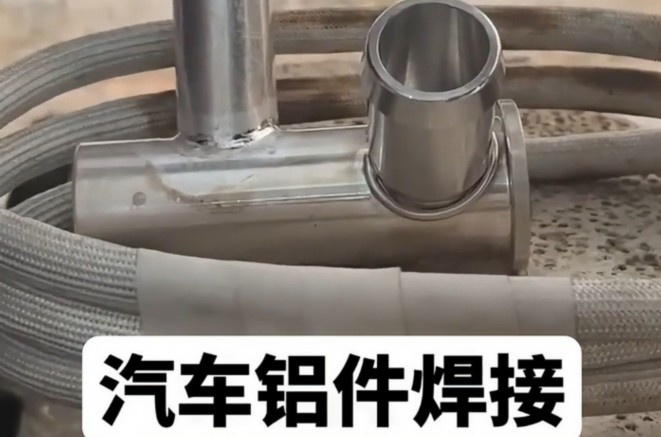

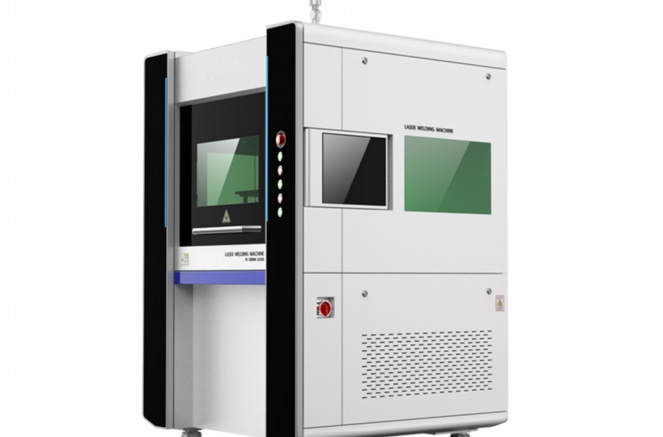

某汽車零部件制造商需對微型傳感器外殼進行密封焊接，焊縫寬度要求≤0.1mm，且需保證100%密封性。傳統人工定位難以滿足精度與效率需求，故引入光纖激光焊接機（波長1070nm，最大功率500W）與高分辨率CCD視覺系統（500萬像素，自帶環形光源及圖像處理算法）。

調試流程

1.系統集成與通信配置

-硬件連接：通過以太網將CCD視覺控制器與激光焊接機PLC連接，確保雙方支持ModbusTCP協議。

-軟件配置：在激光焊接機控制系統中嵌入視覺處理模塊，設定圖像采集觸發信號與焊接啟動信號的聯動邏輯。

2.視覺系統標定

-相機標定：采用9點標定法，將像素坐標轉換為機械坐標系。使用標準校準板反復校正，確保定位誤差＜5μm。

-光源優化：調整環形光源角度與亮度，消除金屬表面反光干擾，使焊縫特征清晰可見。

3.焊縫識別算法調試

-特征提?。横槍Σ讳P鋼材質外殼，設定灰度閾值分割與邊緣檢測算法，精準識別V形焊縫軌跡。

-容錯機制：添加多模板匹配功能，應對工件微小尺寸公差，避免誤判。

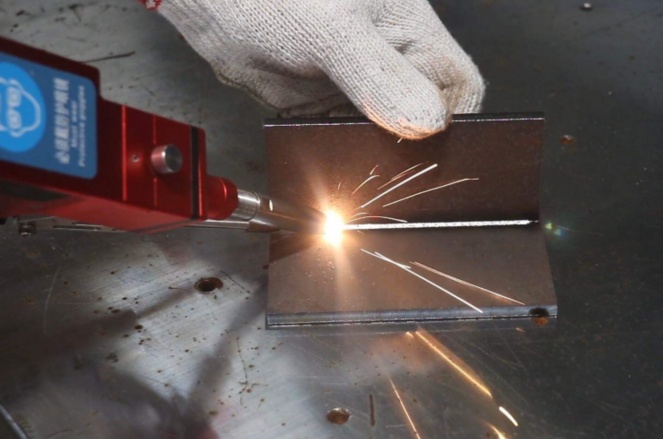

4.激光與視覺聯動測試

-時序同步：設定CCD在焊前50ms采集圖像，焊接機根據視覺反饋實時修正焊槍路徑。

-參數優化：通過正交試驗法調整激光功率（300-400W）、焊接速度（50-100mm/s）與離焦量（+0.5mm），最終確定最佳參數組合：功率350W、速度80mm/s、離焦量+0.2mm。

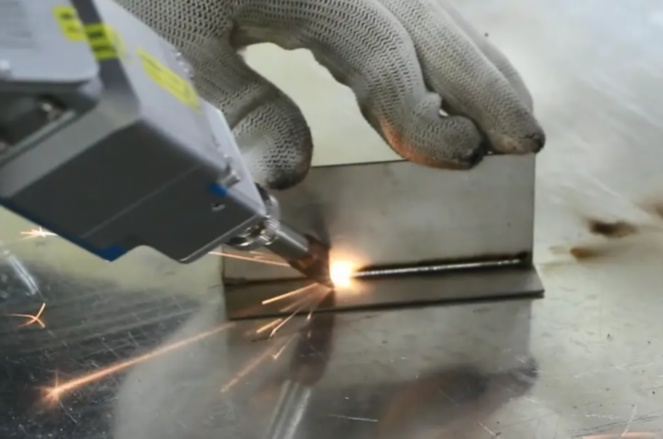

5.穩定性驗證

-連續加工500件樣品，統計結果顯示：焊縫合格率由人工操作的92%提升至99.8%，生產效率提高40%。

調試難點與解決方案

-難點1：焊縫反光導致圖像過曝。

解決方案：改用偏振濾鏡與動態曝光控制，降低反光干擾。

-難點2：通信延遲引發焊接路徑偏差。

解決方案：優化PLC程序，增加數據緩沖機制，將響應時間壓縮至10ms以內。

應用效果

通過聯動調試，系統實現全自動焊接，單件加工周期縮短至3秒，且無需人工干預?？蛻趄炇諘r對密封性與一致性給予高度評價。

FAQ問答

1.CCD視覺系統如何選擇合適的光源？

答：需根據工件材質與特征確定。高反光金屬件建議使用偏振光源或低角度環形光；深色塑料件可選高亮度同軸光。案例中通過試驗對比，最終選用可調亮度環形光源消除反光。

2.視覺定位誤差較大可能的原因有哪些？

答：常見原因包括：（1）相機標定不精確，需重新進行高精度標定；（2）鏡頭畸變未校正，應選用遠心鏡頭或進行畸變補償；（3）特征識別算法閾值設置不合理，需優化圖像預處理參數。

3.激光焊接參數與視覺系統如何協同優化？

答：需分步進行：先固定視覺參數完成精準定位，再以定位數據為基礎調試激光參數。案例中采用響應曲面法，建立視覺定位精度與焊接深度的關聯模型，實現同步優化。

4.系統聯動時出現數據丟包如何處理？

答：首先檢查網絡連接穩定性，更換屏蔽雙絞線；其次在PLC中增加心跳包監測機制，設置數據重發次數上限；最后優化通信協議，采用二進制傳輸替代字符串以減少數據量。

5.如何驗證聯動系統的長期穩定性？

答：建議進行持續72小時無故障運行測試，統計定位成功率、焊接合格率及故障次數。同時定期校準視覺系統，每6個月更換激光保護鏡片，并建立維護日志記錄關鍵參數變化趨勢。

結語

光纖激光焊接機與CCD視覺的深度融合，是實現智能化精密焊接的關鍵。本案例通過系統化的調試方法與問題攻關，為類似應用提供了可復用的技術路徑。未來隨著AI視覺算法的發展，此類系統將進一步向自適應、預測性維護方向演進。
