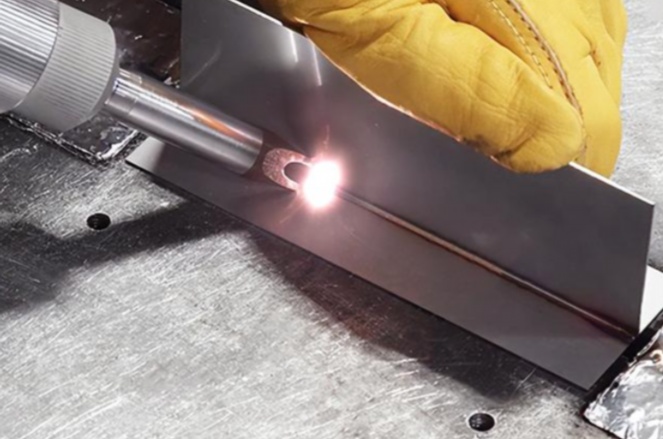

光纖激光焊接技術因其高精度、高效率及低熱影響等優勢，在工業制造領域得到廣泛應用。結合PLC（可編程邏輯控制器）的通訊控制，可以實現焊接過程的自動化、精確化和遠程監控，顯著提升生產線的智能化水平。

本文將詳細介紹光纖激光焊接機與PLC的通訊控制實戰方案，涵蓋系統架構、通訊協議、實施步驟及注意事項，并附上常見問題解答。

一、系統架構設計

光纖激光焊接機與PLC的通訊控制系統主要包括以下組件：

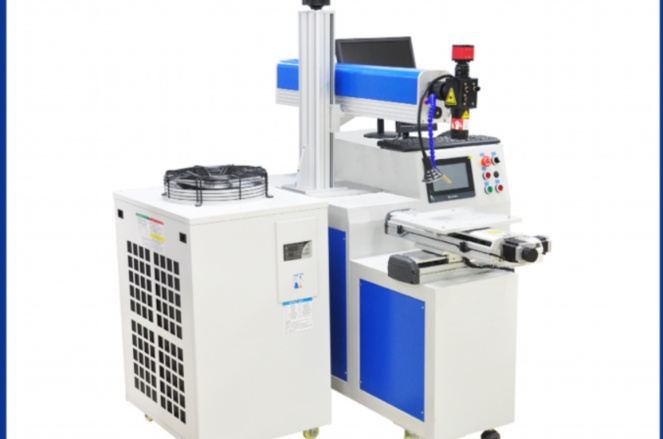

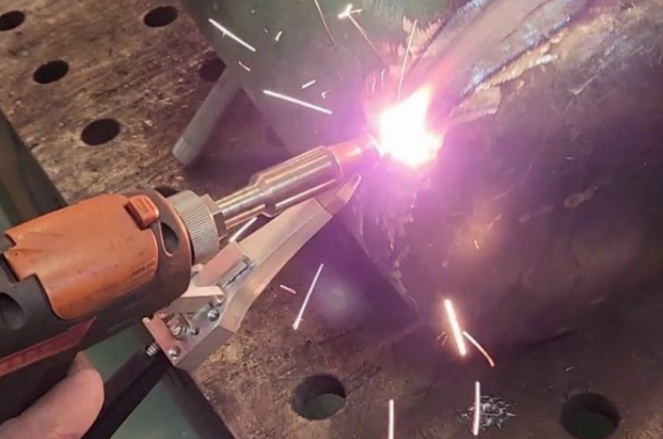

1.光纖激光焊接機：作為執行單元，負責激光輸出、焊接參數調整及狀態反饋。

2.PLC：作為控制核心，處理邏輯指令，協調焊接機與其他設備（如機械手、傳送帶）的聯動。

3.通訊接口：通常采用工業標準協議，如ModbusTCP/IP、Profibus或EtherNet/IP，確保高速、穩定的數據交換。

4.HMI（人機界面）：用于參數設置、狀態監控及故障診斷。

5.傳感器與執行器：包括位置傳感器、溫度檢測模塊等，用于實時反饋焊接環境數據。

系統工作流程如下：PLC接收HMI或上位機的指令，通過通訊協議向激光焊接機發送控制信號（如功率、頻率、焊接路徑），焊接機執行操作并反饋狀態（如完成狀態、錯誤代碼）。PLC根據反饋數據調整后續動作，實現閉環控制。

二、通訊協議選擇與配置

在工業應用中，ModbusTCP/IP因其簡單、開放和兼容性強而成為首選。以下是配置步驟：

1.硬件連接：通過以太網交換機將PLC、激光焊接機和HMI連接到同一局域網。

2.參數設置：

-為PLC和激光焊接機分配靜態IP地址（如PLC：192.168.1.10，焊接機：192.168.1.20）。

-在PLC中配置Modbus主站功能，定義讀寫寄存器地址（如保持寄存器40001用于設置激光功率，輸入寄存器30001用于讀取焊接狀態）。

3.數據映射：將焊接參數（功率、速度等）映射到PLC的保持寄存器，狀態信息（如故障代碼）映射到輸入寄存器。

4.程序編寫：在PLC編程軟件（如西門子TIAPortal或三菱GXWorks）中編寫邏輯程序，定期讀寫寄存器，并處理異常情況（如通訊超時）。

例如，設置激光功率為1000W時，PLC向寄存器40001寫入數值1000；焊接機完成作業后，通過寄存器30001返回“1”表示完成。

三、實施步驟

1.系統集成：安裝硬件并連接網絡，確保物理鏈路可靠。

2.協議調試：使用調試工具（如ModbusPoll）測試通訊是否正常，驗證數據讀寫準確性。

3.邏輯編程：在PLC中開發控制邏輯，包括啟動/停止焊接、參數調整及聯動控制（如與機器人協同）。

4.HMI開發：設計界面顯示實時參數（如功率、焊縫質量），并設置報警功能。

5.安全防護：添加急停電路和軟件互鎖，確保在通訊故障時焊接機自動進入安全狀態。

6.測試與優化：進行模擬焊接測試，優化響應速度和穩定性，確保在工業環境下長期可靠運行。

四、注意事項

-抗干擾設計：使用屏蔽電纜和隔離器減少電磁干擾，避免通訊數據錯誤。

-錯誤處理：在PLC程序中加入重試機制，如通訊失敗時自動重新發送指令。

-維護便捷性：在HMI中集成診斷頁面，便于快速排查通訊或設備故障。

-標準化：遵循行業規范（如IEC61131-3），確保系統可擴展性。

五、應用案例

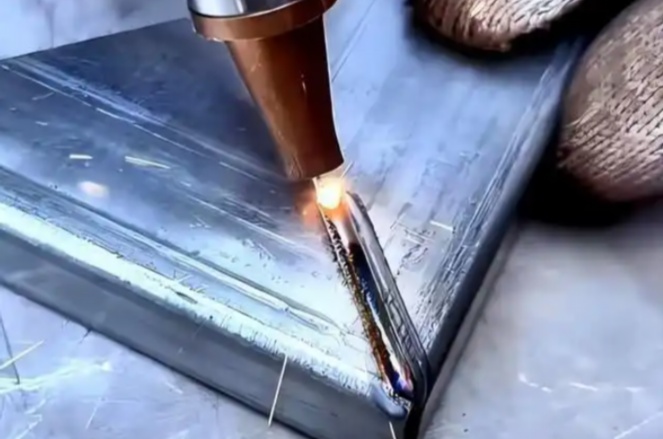

某汽車零部件生產線采用本方案后，焊接效率提升30%，產品不良率從5%降至0.5%。通過PLC與焊接機的實時數據交換，實現了焊縫質量的在線監測和自適應調整，大幅降低了人工干預需求。

FAQ常見問題解答

1.問：PLC與光纖激光焊接機通訊中斷的可能原因有哪些？如何解決？

答：常見原因包括IP地址沖突、網絡硬件故障、協議配置錯誤或電磁干擾。解決方案：檢查IP設置是否唯一；更換網線或交換機；使用調試工具驗證Modbus報文；增加屏蔽措施并遠離強電設備。

2.問：在ModbusTCP通訊中，如何確保數據實時性？

答：可通過優化PLC掃描周期、設置高優先級通訊任務，并采用UDP協議輔助關鍵數據傳輸。同時，限制網絡負載，避免其他設備占用過多帶寬。

3.問：焊接過程中PLC突然收到錯誤代碼，應如何排查？

答：首先查閱焊接機手冊解析錯誤代碼（如過熱或激光器故障）；然后檢查傳感器反饋是否異常；最后通過HMI查看歷史數據，確認是否為參數超限或硬件損壞。

4.問：系統擴展時，如何添加多臺焊接機與PLC通訊？

答：只需為每臺焊接機分配獨立IP地址，并在PLC程序中為每個設備定義單獨的Modbus從站地址。確保交換機端口充足，并優化PLC程序結構以支持多線程處理。

5.問：如何保障通訊控制系統的長期穩定性？

答：定期維護網絡設備與接線；在PLC程序中加入心跳檢測機制，監控連接狀態；對關鍵參數進行備份，并實施預防性更換策略（如每2年更換易老化組件）。

結語

光纖激光焊接機與PLC的通訊控制方案是實現智能制造的關鍵一環。通過標準化協議和嚴謹?shù)膶嵤┝鞒?，企業可構建高效、可靠的自動化焊接系統，為產業升級提供堅實支撐。未來，結合物聯網技術，還可進一步實現數據云端管理與預測性維護，提升系統智能化水平。
