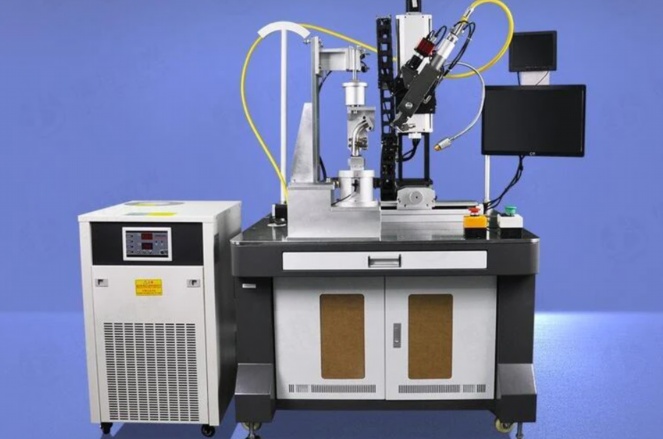

光纖激光焊接機作為現代精密制造的核心設備之一，憑借其高能量密度、高加工精度和靈活性強等優勢，廣泛應用于汽車制造、航空航天、電子元器件等領域。其中，自動對焦控制系統是實現高質量焊接的關鍵技術之一，它直接決定了激光焦點在工件表面的精確定位，從而影響焊縫的深度、寬度以及整體焊接質量。

本文將從系統組成、工作原理、技術優勢及應用場景等方面，詳細解析光纖激光焊接機自動對焦控制系統。

一、系統組成

自動對焦控制系統主要由激光器、聚焦光學系統、傳感器模塊、控制單元和執行機構等部分組成。

1.激光器：作為能量源，產生高功率密度的激光束，通常采用光纖激光器，具有高效率、長壽命和穩定性好的特點。

2.聚焦光學系統：包括透鏡組和反射鏡，用于將激光束聚焦到工件表面，形成微小的高能量焦點。

3.傳感器模塊：通常采用非接觸式傳感器，如電容傳感器、激光位移傳感器或視覺傳感器，實時檢測工件表面的位置變化。

4.控制單元：核心部分，基于微處理器或PLC，接收傳感器數據，通過算法計算焦點偏差，并輸出控制信號。

5.執行機構：如伺服電機或壓電陶瓷驅動器，根據控制信號調整聚焦鏡的位置，實現焦點自動調節。

二、工作原理

自動對焦控制系統的工作原理基于閉環反饋控制，確保激光焦點始終精確位于工件表面。具體過程如下：

1.初始設定：操作人員預設焊接參數，包括焦點位置、焊接速度等。系統初始化后，聚焦光學系統將激光束聚焦到預設位置。

2.實時檢測：在焊接過程中，傳感器模塊持續監測工件表面的實際位置。例如，激光位移傳感器發射探測光束，通過接收反射光計算工件與聚焦鏡的距離變化。

3.信號處理：傳感器將檢測到的位置數據轉換為電信號，傳輸至控制單元?？刂茊卧ㄟ^(guò)內置算法（如PID控制算法）比較實際位置與預設位置，計算出焦點偏差值。

4.焦點調整：控制單元根據偏差值生成控制信號，驅動執行機構移動聚焦鏡。例如，若工件表面因熱變形而上移，系統會向下調整聚焦鏡，使焦點跟蹤表面變化。

5.閉環反饋：調整后，傳感器再次檢測位置，形成閉環控制循環，確保焦點動態跟隨工件表面，維持最佳焊接狀態。

整個系統通過高頻率的檢測和調整（通?？蛇_(dá)數千赫茲），能夠應對工件表面的不平整、熱變形或振動等干擾，保證焊接過程的穩定性和一致性。

三、技術優勢

自動對焦控制系統在光纖激光焊接機中具有顯著優勢：

-高精度：通過實時反饋，焦點控制精度可達微米級，減少焊接缺陷如虛焊或過燒。

-自適應強：能夠自動補償工件公差和熱變形，適用于復雜曲面或動態焊接環境。

-效率提升：減少人工調焦時間，提高生產自動化程度，降低操作難度。

-質量保障：穩定焦點位置確保焊縫均勻，提升產品良率和可靠性。

四、應用場景

該系統在多個領域發揮重要作用：

-汽車工業：用于車身焊接，確保薄板金屬的精密連接。

-航空航天：焊接發動機部件，應對高溫合金的變形挑戰。

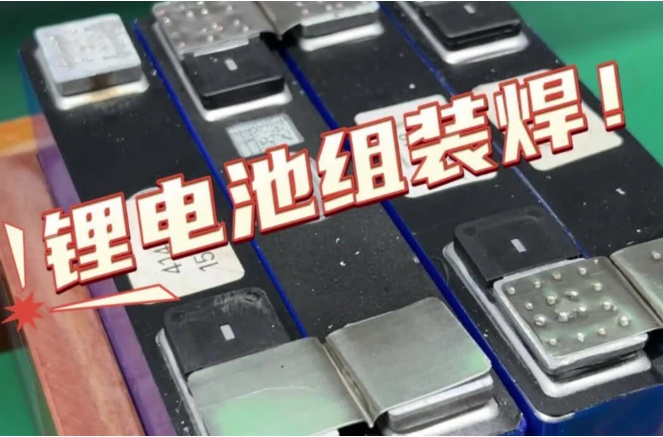

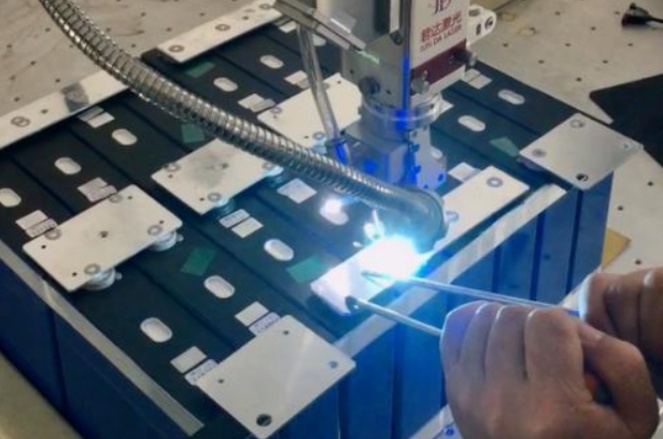

-電子制造：微型元件焊接，如電池或傳感器，要求極高精度。

-模具修復：對不規則表面進行激光熔覆，自動對焦保證涂層均勻。

五、發展趨勢

隨著智能制造和工業4.0的推進，自動對焦控制系統正朝著智能化、集成化方向發展。例如，結合AI算法預測工件變形，或與物聯網融合實現遠程監控。未來，該系統將進一步提升焊接機的自適應能力，推動精密制造升級。

FAQ問答

1.自動對焦控制系統在焊接過程中如何應對工件表面的突然變化？

系統通過高頻傳感器實時監測表面位置，控制單元采用快速響應算法（如自適應PID），驅動執行機構在毫秒級內調整焦點。例如，若工件因熱影響突然凸起，傳感器立即檢測到距離縮短，系統自動回拉聚焦鏡，保持焦點穩定，確保焊接質量不受影響。

2.自動對焦控制系統的精度受哪些因素影響？如何優化？

主要影響因素包括傳感器分辨率、機械傳動誤差、環境振動和熱漂移。優化措施包括：選用高精度傳感器（如納米級激光傳感器）、采用剛性結構減少機械間隙、加裝防振裝置，以及通過溫度補償算法消除熱效應。定期校準和維護也能有效保持精度。

3.該系統是否適用于不同材質的工件焊接？

是的，自動對焦控制系統通過參數自適應調整，可適用于金屬（如鋼、鋁、鈦合金）和非金屬（如陶瓷）等多種材質。關鍵在于預設參數庫：針對不同材質的反射率和熱傳導特性，設置相應的傳感器靈敏度和控制算法，確保焦點跟蹤一致。

4.自動對焦控制系統在長期使用中如何維護？

維護重點包括：定期清潔光學鏡片以防污染影響聚焦；檢查傳感器探頭是否磨損或偏移；校準控制單元參數以匹配機械磨損；潤滑執行機構確保運動平滑。建議每500小時進行一次專業維護，并記錄運行數據以預測潛在故障。

5.該系統與手動對焦相比，成本效益如何？

初期投資較高，但長期成本效益顯著。自動對焦減少人工干預，提高焊接速度和良率，降低廢品率和人力成本。例如，在批量生產中，可提升效率30%以上，半年到一年內即可收回額外成本。此外，它還能減少因?qū)瑰e(cuò)誤導致的設備損耗，延長機器壽命。

總之，光纖激光焊接機的自動對焦控制系統通過智能反饋和精確調整，實現了焊接過程的自動化和高質化，是現代制造業不可或缺的技術。隨著技術進步，它將繼續賦能更多工業領域，推動智能制造發展。
