隨著工業制造向高精度、高效率方向發展，光纖激光焊接技術因其能量密度高、熱影響區小、焊接速度快等優勢，在汽車制造、航空航天、精密電子等領域得到廣泛應用。然而，傳統焊接依賴人工定位，易受操作者經驗影響，導致焊接質量不穩定。視覺定位系統通過圖像采集與處理，實現對工件位置的自動識別與定位，顯著提升焊接精度與自動化水平。

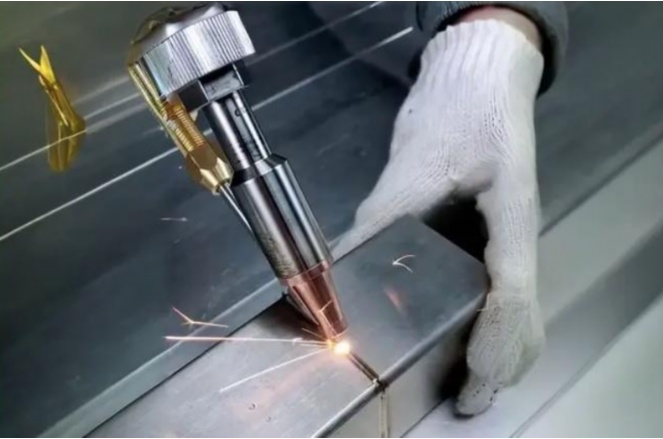

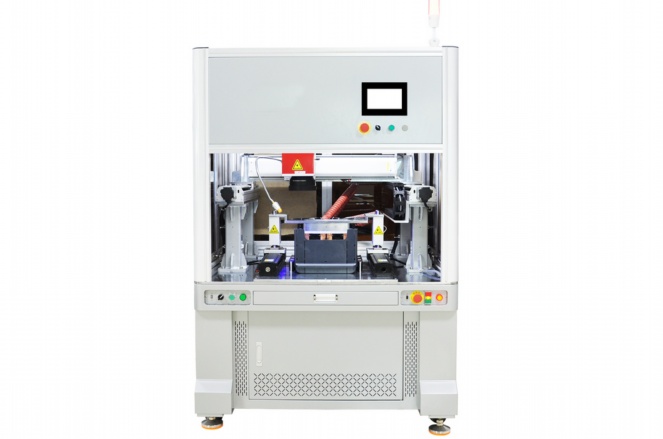

本方案旨在設計一套集成于光纖激光焊接機的視覺定位系統，解決高精度焊接中的定位難題。

一、系統組成與工作原理

1.硬件組成：

-工業相機：采用高分辨率CCD或CMOS相機（如500萬像素以上），搭配遠心鏡頭以減少圖像畸變，確保采集圖像清晰。

-光源系統：使用LED環形光源或同軸光源，提供均勻照明，增強工件特征對比度，減少反光干擾。

-圖像處理單元：集成高性能工控機（如Inteli7處理器、8GB內存），配備圖像采集卡，用于運行視覺算法。

-激光焊接機：選用光纖激光器（如1kW以上功率），配合振鏡系統實現快速掃描焊接。

-通信模塊：通過EtherCAT或Profinet協議實現視覺系統與焊接機PLC的實時數據交換。

2.軟件功能：

-圖像采集與預處理：通過相機采集工件圖像，進行灰度化、濾波去噪、邊緣增強等處理。

-特征提取與匹配：利用模板匹配或深度學習算法（如CNN）識別焊縫位置、角度等特征。

-坐標標定與轉換：通過手眼標定（Eye-to-Hand模式）將圖像坐標轉換為機器人坐標系，定位精度可達±0.1mm。

-實時控制：視覺系統將定位數據發送至焊接機，動態調整激光焦點路徑，實現自適應焊接。

3.工作流程：

-工件上料后，相機采集圖像并傳輸至處理單元。

-軟件提取焊縫特征，計算位置偏差。

-系統生成校正指令，驅動焊接頭移動至目標位置。

-激光器按預設參數完成焊接，同時視覺系統實時監測焊縫質量。

二、系統優勢

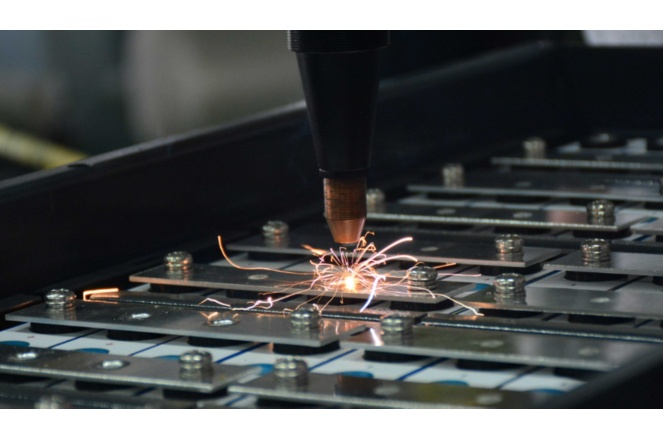

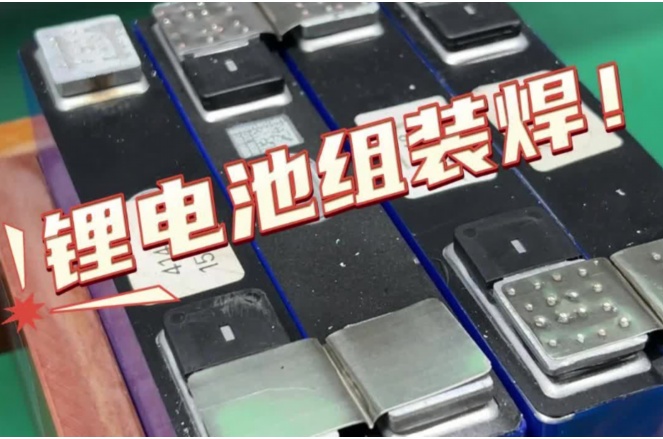

1.高精度定位：視覺定位精度達0.05mm，適用于微細焊縫（如電池極耳焊接）。

2.自適應能力強：可兼容不同工件形狀，通過軟件更新模板應對產品換型。

3.效率提升：定位時間小于0.5秒，較人工定位效率提高50%以上。

4.質量追溯：集成數據記錄功能，保存焊接參數與圖像，支持質量分析。

三、應用場景

-汽車零部件：如齒輪、傳感器外殼的密封焊接。

-電子元器件：PCB板連接點、芯片引腳焊接。

-醫療器械：內窺鏡支架、手術器械的精密焊接。

四、實施步驟

1.需求分析：明確工件材料、焊縫規格及精度要求。

2.硬件選型：根據現場環境選擇防塵、防震相機與光源。

3.系統集成：安裝硬件并開發定制化軟件，完成手眼標定。

4.測試驗證：使用標準工件進行重復定位測試，優化算法參數。

5.培訓與維護：提供操作培訓，建立定期校準與維護制度。

五、總結

本方案通過集成視覺定位系統與光纖激光焊接機，實現了焊接過程的智能化與高精度化，有效降低人工誤差，提升生產效益。未來可結合AI算法進一步優化復雜環境下的識別能力，推動智能制造升級。

FAQ問答

Q1:視覺定位系統的精度受哪些因素影響？如何提升？

A1:精度主要受相機分辨率、鏡頭畸變、光照條件及標定算法影響。提升方法包括：選用高分辨率相機與遠心鏡頭、優化光源均勻性、定期進行手眼標定，并采用亞像素處理算法提高邊緣檢測精度。

Q2:系統能否適應反光或深色工件？

A2:可以。通過調整光源角度（如采用低角度環形光）或使用偏振濾光片減少反光；對于深色工件，可增加光源強度或采用紅外相機增強圖像對比度。軟件層面可通過HDR成像或多曝光融合技術處理高動態范圍場景。

Q3:視覺系統與焊接機的響應延遲如何解決？

A3:延遲主要來自圖像處理與通信。解決方案包括：采用實時操作系統（如RT-Linux）、優化算法復雜度（如硬件加速）、使用千兆以太網或EtherCAT實現毫秒級數據傳輸，并預設運動預測模型補償延遲。

Q4:系統維護需要注意哪些事項？

A4:定期清潔相機鏡頭與光源防止污漬影響；每月校驗一次坐標標定；更新軟件版本以修復漏洞；檢查電纜連接避免松動；存儲環境溫度建議保持在0-40℃，濕度低于80%。

Q5:如何應對工件尺寸或型號變更？

A5:系統支持柔性配置。通過軟件加載新工件的CAD模板或快速采集樣本圖像更新數據庫；對于批量換型，可預設多組參數方案，一鍵切換。此外，基于深度學習的系統可通過少量樣本自適應訓練，無需重新標定。
