隨著現代制造業向智能化、高效化和精密化方向發展，光纖激光焊接機與機器人焊接系統的一體化方案已成為工業焊接領域的重要趨勢。該方案通過將高精度光纖激光焊接技術與靈活多變的工業機器人系統相結合，實現了焊接過程的高度自動化、穩定性和效率提升，廣泛應用于汽車制造、航空航天、電子電器及精密器械等行業。

一、系統組成與工作原理

光纖激光焊接機+機器人焊接系統一體化方案主要由以下核心部分組成：

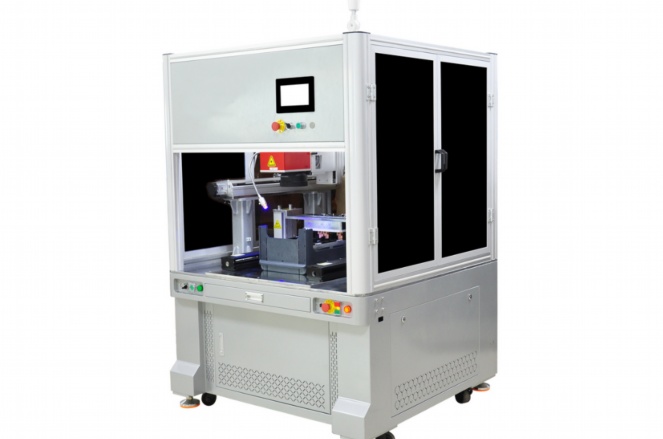

1.光纖激光焊接機：作為焊接能量源，光纖激光器通過活性光纖產生高能量密度的激光束，具有電光轉換效率高、光束質量好、運行穩定等特點。其輸出功率可根據材料厚度和焊接要求進行調節，實現深熔焊或熱傳導焊。

2.工業機器人系統：通常采用六軸關節型機器人，具備高重復定位精度（可達±0.1mm）和靈活的運動軌跡控制能力。機器人末端搭載激光焊接頭，集成聚焦鏡組、氣體保護裝置和傳感器，確保焊接過程的精確性與一致性。

3.控制系統：采用集成化PLC或工業PC，實現激光器、機器人、外圍設備（如變位機、送絲機）的協同控制。通過專用軟件進行離線編程與實時監控，支持復雜三維軌跡的焊接路徑規劃。

4.輔助系統：包括水冷機組（保障激光器散熱）、保護氣供應系統（常用氬氣或氮?dú)?，防止焊縫氧化）、安全防護裝置（如光柵、防護罩）及視覺定位系統（用于工件識別與焊縫跟蹤）。

在工作原理上，系統首先通過編程或示教方式設定焊接路徑與參數；機器人按預定軌跡運動，同時激光器發射激光束，經光纖傳輸至焊接頭，聚焦于工件表面形成熔池；通過精確控制激光功率、焊接速度與保護氣流，實現高質量焊縫成型。

二、方案優勢

1.高精度與高質量焊接：激光光束直徑?。蛇_(dá)微米級），能量集中，熱影響區窄，適用于薄板、異種材料及精密部件的焊接，焊縫成型美觀、強度高。

2.高效率與自動化：機器人可連續24小時運行，焊接速度可達每分鐘數米，大幅提升生產效率。結合離線編程與視覺反饋，實現快速換產與自適應焊接。

3.靈活性與適用性廣：機器人多自由度運動可完成復雜三維曲線焊接，通過更換夾具與編程，適應多品種、小批量生產需求。

4.節能環保與低成本：光纖激光器電光效率超過30%，能耗較低；無焊絲耗材需求，減少輔料成本；焊接煙塵少，改善工作環境。

5.智能化集成：支持?jǐn)?shù)據采集與MES/ERP系統對接，實現焊接參數追溯、質量分析與預測性維護，為智能制造提供基礎。

三、應用場景

-汽車工業：白車身焊接、電池托盤密封焊、變速器齒輪焊接等，滿足高強度與輕量化需求。

-航空航天：發動機葉片、燃料管路等高溫合金部件焊接，確保結構完整性。

-電子電器：傳感器外殼、鋰電池極耳焊接，避免熱損傷。

-醫療器械：內窺鏡、手術器械等不銹鋼或鈦合金焊接，符合生物相容性要求。

四、實施要點

1.工藝開發：需根據材料特性（如鋼、鋁、銅）與厚度進行參數優化，包括激光功率、頻率、離焦量及保護氣流量。

2.系統集成：確保機器人運動與激光輸出同步，避免抖動或偏移；集成安全聯鎖，符合CE/ISO標準。

3.維護培訓：定期校準光學元件，清潔光纖接口；操作人員需掌握編程與故障診斷技能。

五、未來展望

隨著人工智能與物聯網技術的發展，一體化焊接系統將進一步融合3D視覺、數字孿生與自適應控制技術，實現焊接過程的實時優化與零缺陷生產。同時，低成本激光器與模塊化機器人將推動該方案在中小企業普及，助力制造業全面升級。

FAQ（常見問題解答）

1.問：光纖激光焊接機+機器人系統適用于哪些材料？

答：該系統廣泛適用于碳鋼、不銹鋼、鋁合金、鈦合金、銅合金等金屬材料，尤其擅長焊接高反射材料（如銅、鋁）和異種材料組合。對于非金屬材料（如塑料），需根據具體特性評估適用性。

2.問：一體化系統的焊接精度如何保證？

答：精度通過多重措施保障：機器人重復定位精度達±0.1mm以?xún)?nèi)；激光光束聚焦定位精確；集成視覺或激光傳感器進行焊縫跟蹤與實時補償；控制系統同步運動與激光參數，確保軌跡與能量匹配。

3.問：系統部署周期及成本如何？

答：標準系統部署需4-8周，包括方案設計、安裝調試與人員培訓。成本取決于配置（如激光功率、機器人負載），通常在50萬至200萬元人民幣之間。長期運行可降低人工與耗材成本，投資回收期約1-3年。

4.問：如何處理焊接過程中的氣孔或裂紋缺陷？

答：可通過優化工藝參數解決：調整保護氣流量與噴嘴角度防止氧化；控制激光功率與速度避免過熱；預熱或后熱處理減少應力；使用填絲焊補充材料。定期維護光學元件與清潔工件表面也有助于減少缺陷。

5.問：系統是否支持與其他自動化設備集成？

答：是的。系統采用開放式通信協議（如Profinet、EtherCAT），可無縫集成變位機、傳送帶、機器人第七軸等外圍設備，并支持與工廠MES系統數據交換，實現全自動化生產線管控。

以上方案全面介紹了光纖激光焊接機與機器人焊接系統的一體化應用，為行業用戶提供了高效、精準的焊接解決方案。如有具體需求，可根據實際場景進一步定制化開發。
