隨著制造業向智能化、自動化方向快速發展，光纖激光焊接技術因其高效率、高精度和低熱影響等優勢，被廣泛應用于汽車、航空航天、電子及醫療器械等領域。光纖激光焊接機自動化生產線整合了激光焊接技術、機器人控制、傳感檢測和信息化管理，實現了焊接過程的全自動化。以下是對該生產線設計方案的詳細解析。

一、生產線總體設計目標

自動化生產線設計的主要目標包括：

1.提高生產效率：通過自動化上下料、焊接及檢測，減少人工干預，縮短生產周期。

2.保證焊接質量：采用高精度激光焊接頭和實時監控系統，確保焊縫均勻、牢固。

3.降低運營成本：減少人工成本及材料浪費，提高設備利用率。

4.靈活適配多品種生產：通過模塊化設計，支持不同規格工件的快速切換。

5.實現數據可追溯：集成MES（制造執行系統），記錄焊接參數及質量數據。

二、核心組成部分

1.光纖激光焊接系統

-激光器：采用500W至6000W光纖激光器，根據工件材質（如不銹鋼、鋁合金）和厚度選擇功率。

-焊接頭：配備振鏡或復合焊接頭，實現高速、多角度焊接，并集成CCD視覺定位，補償工件裝配誤差。

-冷卻系統：水冷機保障激光器長時間穩定運行。

2.自動化上下料系統

-機器人單元：使用六軸工業機器人（如發那科、庫卡）進行工件抓取、定位及搬運。

-傳送機構：滾筒或皮帶傳送線配合定位夾具，實現工件自動流轉。

-料庫設計：立體料倉或旋轉料盤，支持批量工件供應。

3.工裝與夾具系統

-柔性夾具：模塊化設計，通過氣動或電動切換，適應不同形狀工件。

-定位精度：夾具重復定位誤差≤±0.1mm，確保焊接一致性。

4.傳感與檢測系統

-實時監控：采用紅外熱像儀或光電傳感器監測焊接熔池狀態，結合PLC（可編程邏輯控制器）動態調整參數。

-焊縫跟蹤：激光位移傳感器實時修正焊接路徑。

-質量檢測：在線視覺檢測系統識別焊縫缺陷（如氣孔、咬邊），不良品自動分揀。

5.中央控制系統

-工業計算機：集成HMI（人機界面），實現一鍵啟停、參數設置及故障診斷。

-通信網絡：通過PROFINET或EtherCAT協議連接機器人、激光器及傳感器。

-數據管理：MES系統記錄焊接電流、速度等參數，生成生產報表和質量分析。

三、工作流程

1.上料：機器人從料庫抓取工件，放置于傳送帶。

2.定位：夾具夾緊工件，視覺系統校準位置。

3.焊接：激光焊接頭按預設路徑作業，傳感器實時調整參數。

4.檢測：在線視覺系統進行焊縫質量判定。

5.下料：機器人將成品移載至出口料道，不良品分離。

四、關鍵技術優勢

-高精度焊接：激光光束直徑0.1mm以下，適用于微細焊接。

-節能環保：電光轉換效率>30%，能耗僅為傳統焊接的1/3。

-自適應能力：通過AI算法優化焊接參數，應對材料厚度波動。

-遠程運維：支持物聯網接入，實現遠程監控與預測性維護。

五、應用場景示例

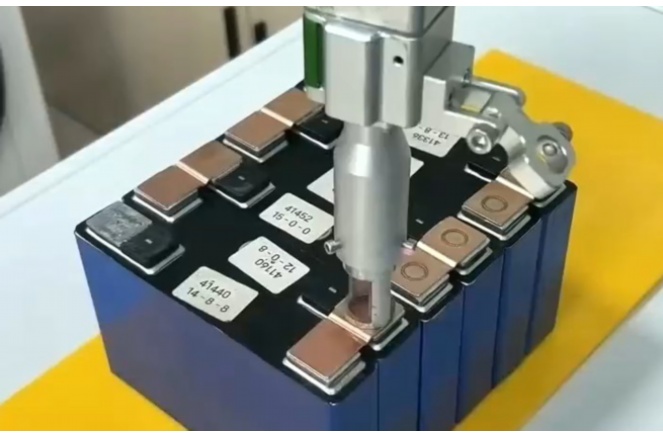

-汽車零部件：電池托盤、車門鉸鏈的拼接焊接。

-電子元器件：傳感器外殼密封焊接。

-航空航天：發動機葉片修復與輕量化結構焊接。

FAQ（常見問題解答）

1.光纖激光焊接與傳統電弧焊相比有何優勢？

答：光纖激光焊接能量集中，熱影響區小，變形量低，速度提高3-5倍，且無需焊材，尤其適合高反射材料（如鋁、銅）的精密加工。

2.自動化生產線如何適應不同尺寸的工件？

答：通過模塊化夾具和機器人可編程路徑，配合視覺識別系統，可在10分鐘內完成夾具切換與參數調整，實現柔性生產。

3.焊接過程中如何保證質量穩定性？

答：采用閉環控制系統，實時監測溫度、熔深等參數，結合AI算法動態修正功率與速度，缺陷率可控制在0.5%以下。

4.生產線的維護周期和成本如何？

答：激光器壽命約10萬小時，日常僅需清潔光學鏡片與冷卻系統，年度維護成本約占設備總值的2%-3%。

5.生產線是否支持數據追溯與分析？

答：是的，通過MES系統記錄每件工件的焊接參數、操作員信息及質檢結果，支持二維碼綁定，實現全生命周期追溯。

結語

光纖激光焊接機自動化生產線通過高度集成化與智能化設計，顯著提升了焊接效率與質量，同時降低了對人力的依賴。隨著激光技術與自適應控制的進一步發展，此類生產線將在高端制造領域發揮更核心的作用，為企業實現“工業4.0”升級提供關鍵技術支撐。
