激光劃線工藝中氣體輔助噴嘴設計難點

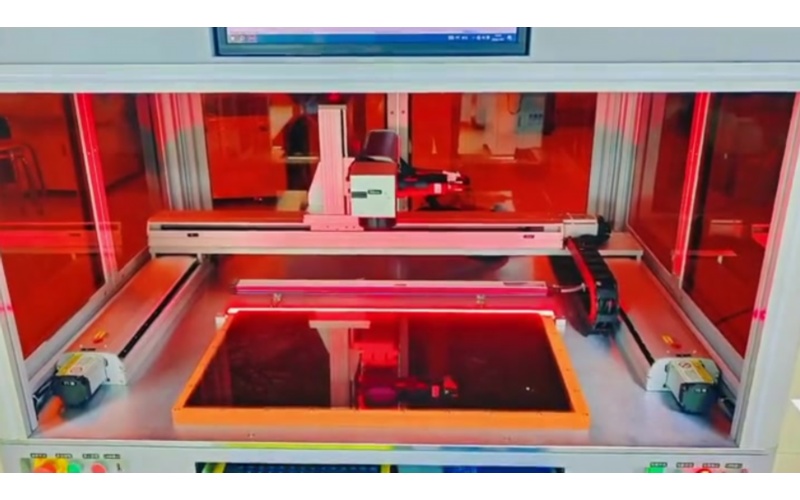

激光劃線工藝是一種高精度的加工技術，廣泛應用于半導體、電子、汽車和醫療設備等行業，用于在材料表面進行精細劃線、切割或標記。該工藝通過聚焦激光束在工件上產生高溫，使材料熔化或汽化，從而實現預定圖案的加工。在這個過程中，氣體輔助噴嘴扮演著關鍵角色，它通過提供輔助氣體（如氧氣、氮?dú)饣蚨栊詺怏w）來改善加工質量。例如，氣體可以吹走熔融材料、防止氧化反應、冷卻加工區域，并減少熱影響區，從而提高劃線精度和效率。然而，氣體輔助噴嘴的設計面臨諸多挑戰，這些難點直接影響加工過程的穩定性、成品質量和設備壽命。本文將深入探討激光劃線工藝中氣體輔助噴嘴的設計難點，分析其成因和影響，并提供可能的解決方案。

設計難點分析

1.氣體流動控制難點

氣體輔助噴嘴的核心功能是確保氣體均勻、穩定地覆蓋激光作用區域，以優化加工效果。設計難點主要在于氣體流動的均勻性和穩定性控制。如果氣流不均，可能導致劃線寬度不一致、材料殘留或過度燒蝕。例如，湍流或渦旋的產生會擾亂氣體分布，影響輔助氣體的保護或吹掃作用。這通常源于噴嘴內部結構的不合理設計，如入口形狀、流道長度或出口角度的不當選擇。解決這一難點需要借助計算流體動力學（CFD）模擬來優化流道設計，但CFD分析本身計算復雜、耗時且成本高。此外，實際應用中，氣體壓力、流量和粘度的變化也會引入不確定性，要求噴嘴設計具備一定的自適應能力，但這又增加了結構的復雜性。

2.熱管理和材料選擇難點

激光劃線過程產生的高溫環境（可達數千攝氏度）對氣體輔助噴嘴的耐熱性提出了嚴峻挑戰。噴嘴材料必須能夠承受高溫、熱沖擊以及可能的熔融材料濺射，否則會導致噴嘴變形、腐蝕或失效。常用材料包括不銹鋼、陶瓷或特種合金（如因科鎳合金），但它們在成本、加工難度和性能之間往往難以平衡。例如，陶瓷材料耐高溫性好但脆性高，易在機械應力下破裂；而金屬材料可能需額外涂層以防腐蝕，這又增加了制造成本。熱管理難點還包括如何通過設計（如添加冷卻通道）來分散熱量，防止噴嘴過熱影響長期穩定性。然而，集成冷卻系統會使噴嘴結構更復雜，并可能干擾氣體流動，形成設計上的矛盾。

3.幾何形狀優化難點

噴嘴的幾何形狀直接影響氣體流動特性、激光束的聚焦效果以及整體加工精度。理想的設計應使氣體以層流方式流出，并與激光束同軸對齊，避免氣體擴散或反射干擾激光路徑。難點在于確定最佳幾何參數，如出口直徑、錐角、長度和內部輪廓。微小偏差可能導致氣體與激光束不同步，降低劃線質量，甚至引起設備故障。例如，出口直徑過小會增加氣流速度但可能導致堵塞；過大則會使氣體擴散，減弱輔助效果。優化過程通常需要結合理論計算、模擬和實驗迭代，這延長了開發周期并增加成本。此外，不同應用（如不同材料或劃線速度）可能需要定制化幾何形狀，這要求設計具備靈活性，但又與標準化生產相沖突。

4.集成與兼容性難點

氣體輔助噴嘴必須與激光系統（包括激光頭、聚焦鏡、運動控制系統等）無縫集成，以確保整體加工的協調性。設計難點在于避免噴嘴遮擋激光束或引起光學畸變，同時保證氣體供應不干擾其他組件。例如，在高速劃線應用中，噴嘴的安裝位置和角度需精確校準，否則可能導致加工偏差。兼容性問題還體現在對不同氣體類型和壓力的適應上：氧氣可能促進氧化反應，而氮?dú)庥糜诙栊员Ｗo(hù)，但噴嘴設計需針對不同氣體優化，這增加了通用性挑戰。此外，隨著激光技術向高功率、高精度發展，噴嘴設計需不斷更新以匹配新系統，這要求設計師具備跨學科知識，但現實中專業人才短缺可能成為瓶頸。

5.效率與成本平衡難點

在工業應用中，成本效益是氣體輔助噴嘴設計的關鍵考量。難點在于如何在高性能、耐用性和低成本之間找到平衡。高性能設計（如使用增材制造制作復雜內部結構）可能提升氣體均勻性，但材料和后處理成本較高；而簡化設計雖降低成本，卻可能犧牲加工質量。例如，傳統機加工噴嘴成本低但精度有限；3D打印噴嘴可實現定制化，但材料選擇和表面處理增加開支。此外，維護和更換頻率也影響總成本：設計不良的噴嘴可能需頻繁更換，增加停機時間。平衡這些因素需要綜合評估生命周期成本，但市場壓力往往迫使設計偏向短期經濟性，可能導致長期可靠性問題。

結論

綜上所述，激光劃線工藝中氣體輔助噴嘴的設計面臨多重難點，包括氣體流動控制、熱管理、幾何優化、集成兼容性以及效率與成本平衡。這些挑戰不僅源于技術復雜性，還與實際應用環境的多變性相關。解決這些難點需要多學科協作，結合先進模擬工具、材料創新和實驗驗證。未來，隨著智能制造和物聯網技術的發展，氣體輔助噴嘴設計可能趨向智能化、自適應化，例如通過傳感器實時調整氣體參數，以提升加工精度和可靠性。同時，行業應加強標準化研究，以降低設計成本并促進技術普及?？傮w而言，克服這些設計難點將顯著推動激光劃線工藝在高端制造領域的應用，為工業升級注入新動力。

常見問題解答（FAQ）

1.問：氣體輔助噴嘴在激光劃線中主要起什么作用？

答：氣體輔助噴嘴主要用于提供輔助氣體，以吹走加工過程中產生的熔融材料、防止氧化、冷卻工件，并減少熱影響區。這有助于提高劃線精度、表面質量和加工效率，同時延長設備壽命。

2.問：為什么氣體輔助噴嘴的設計對激光劃線質量如此重要？

答：設計直接影響氣體流動的均勻性和穩定性，不良設計可能導致氣流不均、干擾激光束或引起過熱，從而造成劃線不均勻、材料缺陷或設備故障。優化設計是確保高精度和可靠加工的關鍵。

3.問：常見的氣體輔助噴嘴設計難點有哪些？

答：常見難點包括：氣體流動控制（避免湍流和分布不均）、熱管理（選擇耐高溫材料并防止過熱）、幾何形狀優化（確保與激光束同軸）、集成兼容性（與激光系統無縫配合）以及成本效益平衡（在性能和成本間找到最優解）。

4.問：如何優化氣體輔助噴嘴的設計以提升性能？

答：優化方法包括使用CFD模擬分析氣體流動、進行實驗測試驗證設計、選擇高性能材料（如陶瓷或特種合金）、采用模塊化設計提高適應性，以及結合增材制造技術實現復雜結構，同時注重維護便利性和生命周期成本評估。

5.問：氣體輔助噴嘴的材料選擇有哪些關鍵考慮因素？

答：材料需考慮耐高溫性、耐腐蝕性、機械強度、加工可行性和成本。常用選項包括不銹鋼（經濟但耐熱有限）、陶瓷（耐高溫但脆性高）和特種合金（綜合性能好但成本高），選擇時應根據具體應用環境和預算權衡。
