激光劃線系統振動干擾抑制方案

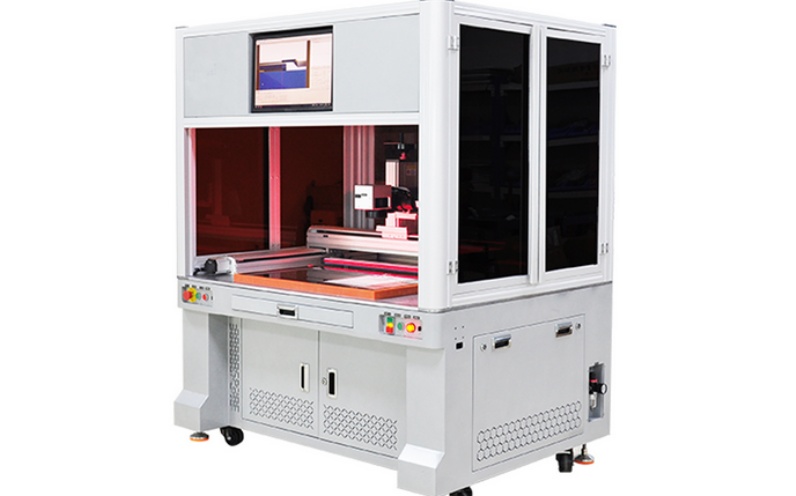

激光劃線系統是一種高精度的工業設備，廣泛應用于半導體、汽車、電子和醫療等行業，用于在材料表面進行標記、雕刻或切割。其核心原理是通過激光束的聚焦和移動，實現精確的線條或圖案。然而，在實際應用中，振動干擾是影響系統性能的主要因素之一。振動可能導致標記位置偏差、線條模糊、重復精度下降，甚至設備損壞，從而降低生產效率和產品質量。因此，開發有效的振動干擾抑制方案至關重要。本文將詳細分析振動干擾的來源，并提出多種抑制策略，包括機械、電子和軟件方法，以幫助用戶優化系統性能。

一、振動干擾的來源分析

振動干擾主要分為內部和外部兩大類。內部振動源于系統自身組件，如激光發生器、電機、風扇和傳動機構的運行。例如，步進電機或伺服電機在啟動和停止時會產生慣性振動，而冷卻風扇的高速旋轉可能引入高頻噪聲。外部振動則來自環境因素，如地面振動（附近設備運行、車輛通行）、空氣流動或溫度變化。在工業環境中，這些振動往往難以避免，尤其是當激光劃線系統安裝在多設備共享的生產線上時。振動頻率范圍廣泛，從低頻（幾赫茲）到高頻（數千赫茲），都可能對系統造成影響。低頻振動通常導致整體位移，而高頻振動則可能引起共振，放大干擾效應。通過振動傳感器（如加速度計）進行監測，可以發現振動峰值常出現在10-100Hz范圍內，這正是許多工業設備的典型工作頻率。

二、振動干擾抑制方案

針對上述振動來源，抑制方案可以從機械、電子和軟件三個層面入手，結合被動和主動控制方法，實現全面防護。

1.機械抑制方案

機械方法側重于通過物理結構隔離或吸收振動能量，是最基礎且成本較低的手段。

-隔振器安裝：使用橡膠、彈簧或氣墊隔振器將激光劃線系統與基礎平臺隔離。例如，在設備底座安裝低頻隔振墊，可有效衰減地面?zhèn)鱽淼恼駝印τ诟哳l振動，金屬彈簧隔振器能提供更好的阻尼效果。

-結構優化：增強系統框架的剛性，采用輕質高強度的材料（如鋁合金或碳纖維），減少共振點。同時，通過有限元分析（FEA）模擬振動模式，優化組件布局，避免關鍵部件（如光學鏡片）位于振動敏感區域。

-阻尼材料應用：在振動源附近粘貼粘彈性阻尼材料（如聚氨酯泡沫），可將機械能轉化為熱能，減少振動傳播。這種方法特別適用于內部電機和風扇的減振。

機械方案的優點是簡單易行、維護成本低，但可能無法完全消除高頻或隨機振動，需與其他方法結合使用。

2.電子抑制方案

電子方法通過傳感器和控制器實時監測并補償振動，適用于高精度應用。

-主動振動控制（AVC）：集成加速度傳感器和壓電致動器，檢測振動信號后，通過控制器（如PID或自適應算法）生成反相振動波，實現主動抵消。例如，在激光頭安裝壓電陶瓷，可實時調整位置，抵消外部干擾。

-反饋系統集成：將振動數據反饋到電機驅動系統，調整激光掃描速度或功率，避免振動累積。例如，使用編碼器監測位置誤差，并通過伺服系統進行微調。

-電源濾波：安裝電源濾波器，減少電氣噪聲引起的振動，尤其在變頻器或大功率設備附近。

電子方案精度高、響應快，但成本較高，且需要專業調試。適用于對標記精度要求極高的場景，如微電子加工。

3.軟件抑制方案

軟件方法通過算法補償振動影響，無需額外硬件，靈活性高。

-振動補償算法：在控制軟件中集成預測模型，如卡爾曼濾波器或機器學習算法，根據歷史振動數據預測并校正激光路徑。例如，通過實時數據采集，軟件可以動態調整劃線速度，減少振動導致的偏差。

-運動規劃優化：采用平滑加速/減速曲線，避免急停急啟引起的沖擊振動。同時，通過路徑規劃算法，避開共振頻率區域。

-數據融合：結合多傳感器數據（如振動、溫度和位置），實現智能自適應控制，提升系統魯棒性。

軟件方案成本低、易于升級，但依賴準確的模型和數據處理能力，可能在高振動環境下效果有限。

三、實施步驟與最佳實踐

實施振動抑制方案時，建議遵循系統化步驟：首先，進行振動診斷，使用傳感器測量系統在不同工況下的振動頻譜，識別主要干擾源；其次，根據預算和精度需求選擇組合方案，例如先應用機械隔振，再集成電子控制；最后，進行測試驗證，通過標記樣品評估改進效果，并持續優化。在實際應用中，定期維護（如檢查隔振器老化）和員工培訓也至關重要。例如，在汽車生產線中，結合隔振墊和主動控制，可將標記誤差控制在微米級，顯著提升產品合格率。

四、結論

激光劃線系統的振動干擾抑制是確保高精度和穩定性的關鍵。通過機械、電子和軟件的多層次方案，可以有效降低振動影響，提升生產效率和產品質量。未來，隨著物聯網和人工智能的發展，智能振動管理系統將更加普及，實現預測性維護和自適應優化。企業應根據自身需求，選擇性價比高的方案，并注重系統集成與持續改進，以應對日益復雜的工業環境。

常見問題解答（FAQ）

1.問：振動干擾會導致激光劃線系統出現哪些具體問題？

答：振動干擾可能導致標記位置偏移、線條粗細不均、圖案模糊或重復精度下降。嚴重時，還會加速光學組件磨損，縮短設備壽命。例如，在精密電子元件標記中，微小振動就可能造成字符重疊或缺失，影響產品可讀性和質量。

2.問：如何檢測和評估激光劃線系統的振動水平？

答：可以使用加速度傳感器或振動分析儀連接到系統關鍵部位（如激光頭或底座），采集振動數據并分析頻譜。通過軟件工具（如MATLAB或?qū)Ｓ谜駝臃治鲕浖┳R別峰值頻率和振幅，評估是否超過安全閾值。建議在設備運行和空閑狀態下分別測試，以全面了解振動來源。

3.問：被動和主動振動控制方法有什么區別？哪種更有效？

答：被動控制依賴物理結構（如隔振器或阻尼材料）隔離振動，成本低、維護簡單，但對高頻振動效果有限；主動控制使用傳感器和控制器實時補償振動，精度高、適應性強，但成本較高。選擇取決于應用需求：對于一般工業環境，被動方法可能足夠；高精度領域（如醫療設備）則推薦主動控制或兩者結合。

4.問：實施振動抑制方案通常需要多少時間和成本？

答：時間和成本因方案復雜度和系統規模而異。簡單機械隔振安裝可能只需幾天和數千元人民幣；而集成主動控制系統可能需要數周和數萬元，包括傳感器、控制器和調試費用。建議先進行小規模測試，評估投資回報率，例如通過減少廢品率來證明方案價值。

5.問：振動抑制方案是否會影響激光劃線系統的其他性能？

答：合理設計的方案通常不會負面影響系統性能，反而可能提升整體穩定性。但需注意，電子控制可能增加功耗，軟件算法可能略增處理延遲。在實施前，應進行兼容性測試，確保振動抑制與激光功率、掃描速度等參數協調，避免引入新問題。

本方案旨在提供實用指導，如需進一步定制化建議，建議咨詢專業工程師或設備供應商。
