液晶劃線機定位誤差趨勢監控方法

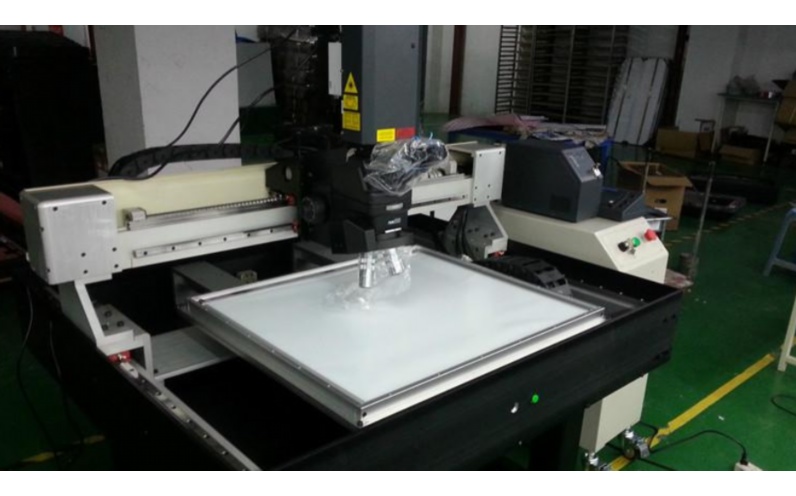

液晶劃線機是液晶顯示器（LCD）制造過程中的關鍵設備，主要用于在玻璃基板上進行精密劃線或切割，以定義像素單元和電路路徑。定位誤差指劃線機在執行任務時，實際位置與目標位置之間的偏差，這種誤差可能源于機械磨損、環境波動、控制系統缺陷或操作不當?shù)纫蛩?。在高精度制造中，即使是微米級的定位誤差，也可能導致產品良率下降、成本增加，甚至引發批量性質量問題。因此，監控定位誤差的趨勢至關重要，它不僅能實時識別潛在故障，還能通過數據分析預測設備狀態，實現預測性維護和工藝優化。本文將系統介紹液晶劃線機定位誤差趨勢監控的方法，涵蓋誤差來源、監控技術、實施步驟及效益分析，以幫助制造企業提升生產效率和產品質量。

一、定位誤差的來源與影響

定位誤差的產生通常由多種因素共同作用。首先，機械部件如導軌、絲杠和軸承的磨損會導致運動精度下降；其次，環境因素如溫度、濕度和振動可能干擾設備穩定性；此外，控制系統中的軟件算法錯誤或傳感器漂移也會引入誤差。例如，在高速劃線過程中，慣性效應可能造成位置偏移，而長期運行下的熱膨脹則會改變機械結構尺寸。這些誤差若不及時監控，會累積放大，最終導致劃線偏差、短路或開路缺陷，嚴重影響LCD面板的顯示性能和可靠性。據統計，在LCD制造中，定位誤差相關的問題可占缺陷總數的20%以上，凸顯了監控的必要性。

二、趨勢監控的必要性

趨勢監控是指通過持續收集和分析定位誤差數據，識別其隨時間變化的模式，從而預測未來偏差并采取預防措施。與傳統的事后維修相比，趨勢監控能實現從被動響應到主動管理的轉變。在液晶劃線機應用中，監控趨勢有助于早期發現異常，例如，如果誤差數據呈現上升趨勢，可能預示機械部件即將失效，可及時安排維護，避免突發停機。同時，趨勢分析還能優化工藝參數，如通過調整劃線速度或壓力來補償誤差，提升整體生產一致性。在工業4.0和智能制造背景下，趨勢監控已成為實現數字化工廠的核心環節，它能集成到生產執行系統（MES）中，為決策提供數據支持。

三、趨勢監控方法詳解

液晶劃線機定位誤差趨勢監控方法主要包括數據采集、數據分析和響應行動三個環節，涉及多種技術和工具。

1.數據采集：這是監控的基礎，需通過高精度傳感器（如光柵尺、編碼器或激光干涉儀）實時獲取劃線機的位置數據。這些傳感器能檢測微米級偏差，并將數據上傳至中央數據庫。例如，在劃線過程中，編碼器可記錄每個軸的運動坐標，并與預設值比較生成誤差值。為確保數據完整性，建議采用工業物聯網（IIoT）平臺，實現多設備聯動采樣，頻率可根據生產節奏設定，如每秒多次采集，以捕捉瞬態誤差。

2.數據分析：采集的數據需通過統計和智能算法進行處理，以識別趨勢。常用方法包括：

-統計過程控制（SPC）：使用控制圖（如X-bar圖或R圖）監控誤差的均值和范圍，設定控制限（如±3σ），一旦數據點超出限值或呈現連續上升/下降趨勢，即觸發警報。例如，如果誤差均值在連續7個點中持續增加，可能表示機械磨損加劇。

-時間序列分析：應用ARIMA（自回歸積分滑動平均）模型或指數平滑法，預測未來誤差值。這種方法能處理季節性波動，如因晝夜溫差導致的誤差變化。

-機器學習算法：利用回歸分析、聚類或神經網絡，從歷史數據中學習模式，實現更精準的預測。例如，通過訓練模型，可以根據誤差數據預測設備剩余壽命，并推薦維護時間。這些分析通常借助專業軟件（如MATLAB、Python庫或專用MES模塊）完成，可實現可視化報告，方便工程師解讀。

3.響應行動：基于分析結果，制定糾正措施。例如，如果趨勢顯示誤差逐漸增大，可自動調整劃線參數或觸發維護工單；對于突發異常，系統可立即停機并通知技術人員。實施時，需建立標準操作規程，確?？焖夙憫?，同時將監控數據反饋至設計環節，用于設備改進。

四、實施步驟與案例分析

實施定位誤差趨勢監控需遵循系統化步驟：首先，進行設備評估，確定關鍵誤差源和監控點；其次，部署傳感器和數據采集系統，確保與現有產線兼容；然后，開發分析模型，并通過試運行驗證準確性；最后，集成到日常管理中，培訓人員并定期評審。例如，某LCD制造商在引入趨勢監控后，通過SPC控制圖發現某劃線機的誤差在高溫環境下顯著上升，經調整環境控制系統后，誤差率降低了30%，良率提升5%。該案例表明，監控方法不僅能減少故障，還能優化資源分配。

五、監控的效益與未來展望

通過趨勢監控，企業可實現多維度效益：提高產品良率（預計可達95%以上）、降低維護成本（通過預測性維護減少20%停機時間）、增強生產靈活性。未來，隨著人工智能和5G技術的發展，趨勢監控將更加智能化，例如，結合數字孿生技術，實時模擬設備狀態，實現更精準的預測。同時，標準化和云平臺的應用將使監控更易普及，推動LCD制造業向高效、可持續方向轉型。

總之，液晶劃線機定位誤差趨勢監控方法是現代精密制造的核心技術，它通過數據驅動的方式，將潛在風險轉化為優化機遇。企業應積極采納該方法，以提升競爭力并適應快速變化的市場需求。

常見問題解答（FAQ）

Q1:什么是液晶劃線機的定位誤差？它通常由哪些因素引起？

A1:液晶劃線機的定位誤差是指設備在執行劃線操作時，實際位置與預設目標位置之間的偏差，通常以微米或納米為單位計量。這種誤差可能由多種因素引起，包括機械部件（如導軌和軸承）的磨損、環境條件（如溫度波動或振動）、控制系統故障（如軟件算法錯誤或傳感器漂移），以及操作參數設置不當。例如，在高速生產中，慣性力可能導致位置偏移，而長期使用下，熱膨脹會改變機械精度。識別這些來源是實施有效監控的第一步。

Q2:為什么需要監控定位誤差的趨勢，而不是只關注實時誤差？

A2:監控趨勢而不僅僅是實時誤差，是因為趨勢分析能揭示誤差的長期變化模式，幫助預測潛在問題并實現預防性管理。實時誤差只能反映瞬時狀態，可能無法捕捉緩慢累積的缺陷，如機械磨損或環境退化。通過趨勢監控，企業可以早期預警設備故障，減少突發停機，優化維護計劃，從而提升生產效率和產品一致性。例如，如果誤差數據呈現穩步上升趨勢，可提前安排維護，避免批量性質量事故。

Q3:常用的定位誤差趨勢監控技術有哪些？它們各有什么優缺點？

A3:常用技術包括統計過程控制（SPC）、時間序列分析和機器學習算法。SPC通過控制圖監控數據分布，簡單易用且成本低，但可能無法處理復雜非線性關系；時間序列分析（如ARIMA模型）適合預測周期性變化，但需要大量歷史數據；機器學習算法（如神經網絡）能自適應學習模式，預測精度高，但實施復雜且依賴計算資源。選擇時需根據企業需求平衡：SPC適用于基礎監控，而機器學習更適合高精度預測場景。

Q4:如何開始實施液晶劃線機的定位誤差趨勢監控？需要哪些資源？

A4:實施步驟包括：首先，評估設備現狀，確定關鍵誤差點和監控目標；其次，部署傳感器（如編碼器）和數據采集系統，確保與生產網絡集成；然后，選擇分析工具（如SPC軟件或自定義算法），進行數據驗證和模型訓練；最后，整合到日常流程中，培訓員工并定期優化。所需資源包括硬件（傳感器、服務器）、軟件（分析平臺）、專業人員和預算。建議從試點項目開始，逐步擴展，以最小化風險。

Q5:監控定位誤差趨勢能帶來哪些具體好處？是否有實際案例證明其有效性？

A5:監控趨勢能帶來多重好處：提高產品良率（通過減少誤差相關缺陷）、降低運營成本（通過預測性維護減少停機時間和備件消耗）、增強生產靈活性（支持快速工藝調整）。實際案例中，一家LCD制造商在引入趨勢監控后，使用SPC發現某劃線機誤差在高溫下飆升，經優化環境控制后，誤差率下降30%，年節省維護成本約15萬元，同時良率提升5%，證明了該方法的實用性和經濟性。
