激光劃線系統振鏡漂移問題解決經驗

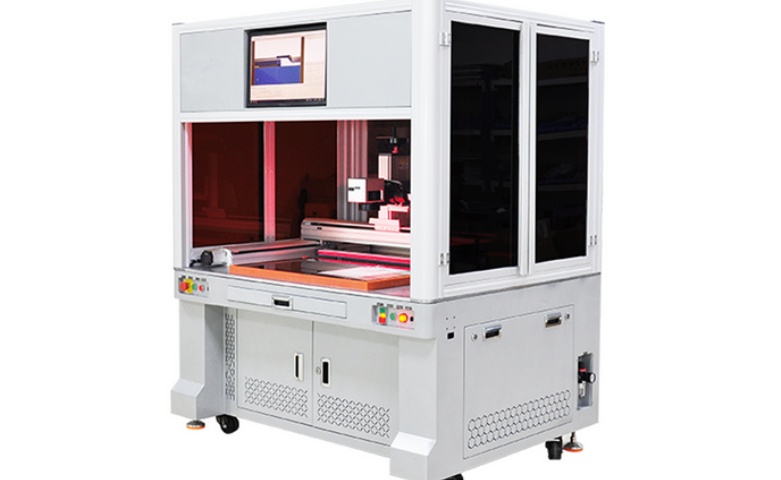

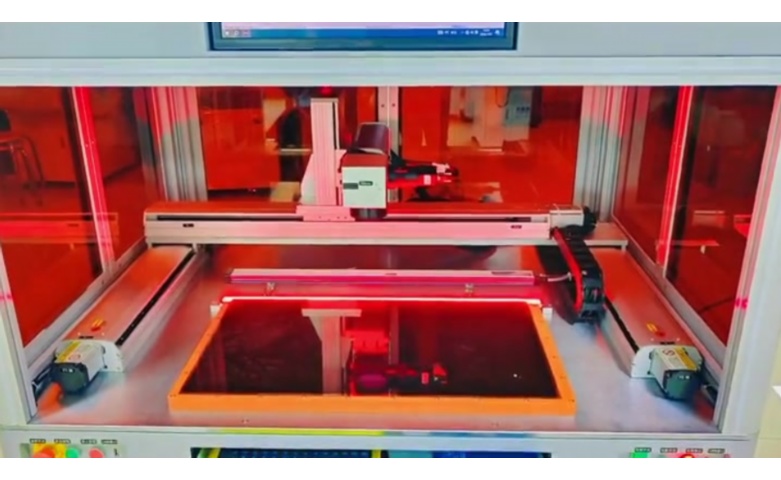

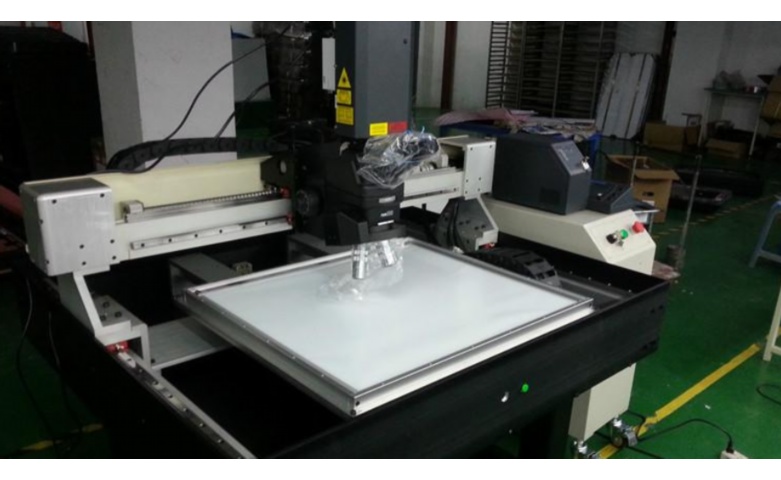

激光劃線系統在現代工業中廣泛應用于精密加工、半導體制造和醫療設備等領域，其核心部件振鏡（galvoscanner）通過控制激光束的反射角度實現高精度劃線。然而，振鏡漂移問題一直是影響系統穩定性和精度的常見挑戰。振鏡漂移指的是在運行過程中，振鏡的位置或角度發生非預期的偏移，導致劃線軌跡出現誤差，例如線條彎曲、起點與終點不重合或重復性差。這不僅會降低產品質量，還可能引發生產中斷和成本增加。本文將基于實際工程經驗，詳細探討振鏡漂移問題的成因、診斷方法、解決方案及預防措施，旨在為從業者提供實用的參考。

問題描述

振鏡漂移通常表現為劃線精度的逐漸惡化。在實際操作中，用戶可能會注意到以下癥狀：劃線線條出現肉眼可見的偏移，尤其是在長時間連續運行后；系統校準后短期內再次出現誤差；或者在高溫環境下劃線偏差加劇。例如，在一次半導體封裝應用中，我們遇到劃線起始點與理論位置偏差達0.1毫米，導致產品報廢率上升15%。這種漂移不僅影響加工效率，還可能損壞昂貴的工作材料。通過數據記錄和分析，我們發現漂移往往呈漸進式，初期不易察覺，但累積后會對高精度應用造成重大影響。因此，及早識別和解決振鏡漂移至關重要。

原因分析

振鏡漂移的成因多樣，通常可歸納為機械、電子和環境因素。首先，機械方面，振鏡的軸承磨損或鏡片松動是常見原因。長期使用后，軸承可能因疲勞而出現間隙，導致鏡片在高速擺動時位置不穩。其次，電子因素包括驅動器老化、電源電壓波動或控制信號干擾。例如，在一條自動化生產線上，我們曾發現電源噪聲引起振鏡電機響應延遲，進而產生漂移。此外，溫度變化是主要誘因：振鏡電機在運行時發熱，若散熱不良，熱膨脹會導致鏡片角度微變。環境振動、灰塵積聚也可能加劇問題。通過多次現場測試，我們總結出溫度波動每升高10°C，漂移量可能增加0.05%，這在高精度應用中不容忽視。最后，軟件或固件缺陷，如校準算法不完善，也會間接引發漂移。

解決經驗

針對振鏡漂移，我們采用系統化的方法進行診斷和解決。首先，診斷階段使用高精度測量工具，如激光干涉儀或視覺檢測系統，量化漂移量。例如，在一次汽車零部件加工項目中，我們通過實時監測劃線軌跡，發現漂移主要發生在系統啟動后30分鐘內，這提示了溫度相關性問題。隨后，我們進行分步排查：檢查機械部件是否緊固，清潔鏡片和軸承，并測試驅動器的輸出穩定性。解決方案包括硬件和軟件調整。在硬件方面，我們升級了振鏡的散熱系統，添加風扇或熱沉以控制溫度；更換老化的軸承和電機；并優化電源供應，使用穩壓器減少波動。在軟件方面，重新校準振鏡是關鍵步驟：通過系統內置的校準程序，調整鏡片的偏轉角度和線性度，必要時更新固件以引入溫度補償算法。例如，我們曾通過修改控制軟件，添加實時溫度傳感器數據反饋，將漂移誤差降低了70%。此外，定期維護中，我們建立了預防性檢查清單，包括每500小時運行一次校準測試。經驗表明，結合多因素分析和迭代測試，能有效根除漂移問題，并將系統恢復至原始精度。

預防措施

為減少振鏡漂移的發生，預防優于治療。首先，建議實施定期維護計劃，包括每季度檢查機械緊固件和清潔光學部件。其次，控制環境條件：確保工作區域溫度穩定（例如，維持在20-25°C），并減少外部振動源。使用高質量組件和原廠備件也能延長振鏡壽命。另外，培訓操作人員識別早期癥狀，如劃線輕微偏移，可及時干預。最后，集成智能監控系統，通過傳感器實時跟蹤振鏡狀態，實現預測性維護。這些措施不僅能降低故障率，還能提升整體生產效率。

常見問題解答（FAQ）

1.什么是振鏡漂移？它如何影響激光劃線系統？

振鏡漂移是指振鏡在運行中發生非預期位置或角度變化，導致激光劃線出現誤差。它會影響劃線精度和重復性，造成產品缺陷和生產損失，尤其在精密加工中，微小漂移即可導致整批產品報廢。

2.如何檢測振鏡漂移？有哪些簡單方法？

可以通過視覺檢查劃線結果是否偏移，或使用校準板測試起點和終點一致性。更精確的方法包括激光干涉儀測量或系統自帶的診斷軟件。日常中，定期運行測試圖案并對比歷史數據能及早發現問題。

3.振鏡漂移的常見原因有哪些？如何優先排查？

常見原因包括溫度變化、機械磨損、電子干擾和軟件故障。建議優先排查溫度因素（檢查散熱），然后測試機械緊固性，最后驗證電源和信號穩定性。使用排除法，從最簡單因素入手，能提高排查效率。

4.如何校準振鏡以糾正漂移？需要專業工具嗎？

校準通常通過系統軟件進行，使用內置程序調整鏡片參數。部分系統需要專業工具如校準鏡或干涉儀，但許多現代設備支持用戶自助校準。遵循制造商指南，并確保在穩定環境下操作，以避免二次誤差。

5.有哪些預防振鏡漂移的實用建議？

建議定期維護（如清潔和緊固）、控制環境溫度、使用高質量電源，并實施實時監控。此外，避免過度使用和培訓操作人員及早識別癥狀，能顯著降低漂移風險，延長設備壽命。

通過以上經驗分享，我們希望幫助用戶更高效地應對激光劃線系統中的振鏡漂移問題?？傊Y(jié)合預防、診斷和解決策略，可以顯著提升系統可靠性和生產效率。如果您有更多疑問，建議咨詢專業技術人員或制造商支持。
