激光劃線機光學鏡組對準誤差校正方法

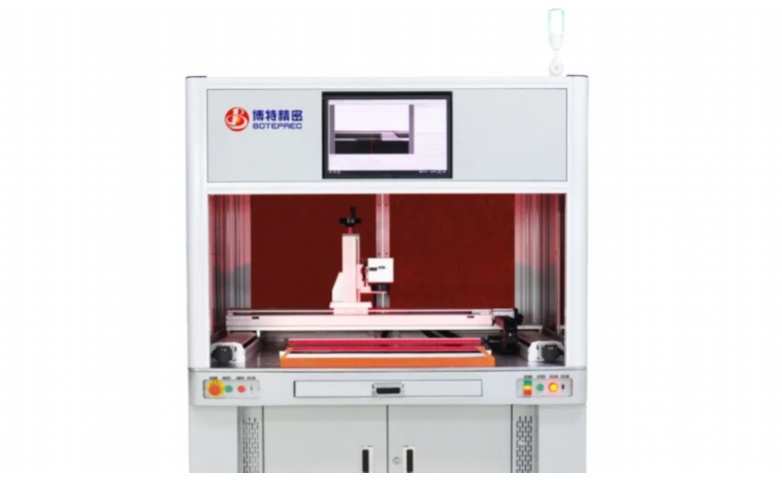

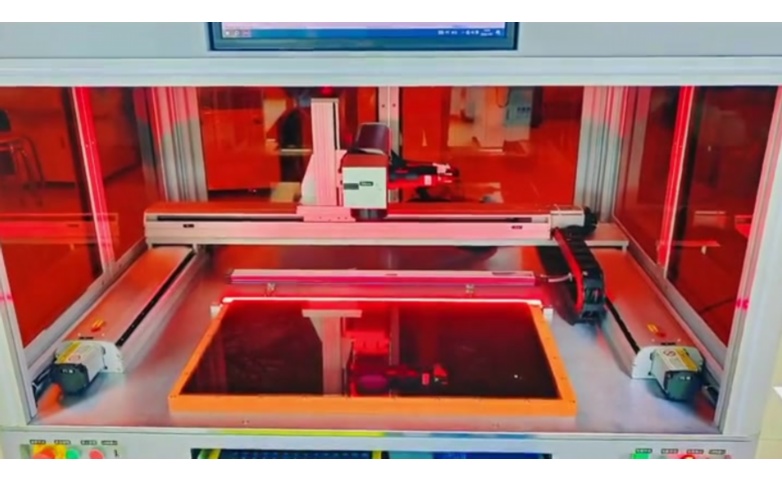

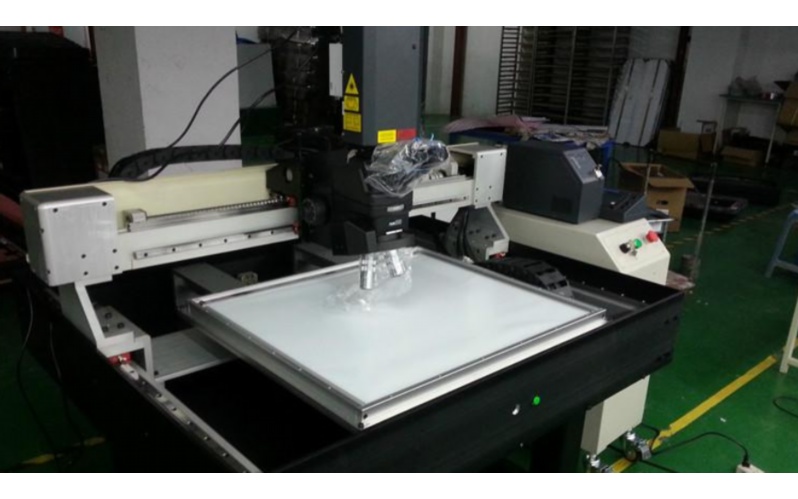

激光劃線機是一種廣泛應用于工業制造、電子行業、醫療器械等領域的精密設備，它通過激光束在材料表面進行劃線、切割或標記，以實現高精度的加工。光學鏡組作為激光劃線機的核心組成部分，包括反射鏡、透鏡、分光鏡等，負責引導、聚焦和調制激光束。如果光學鏡組存在對準誤差，會導致激光束偏移、焦點不準、劃線質量下降，甚至損壞設備。因此，對準誤差的校正至關重要。本文將詳細介紹激光劃線機光學鏡組對準誤差的校正方法，包括誤差類型、校正工具、步驟、原理及注意事項，旨在幫助用戶提高設備精度和延長使用壽命。

一、對準誤差的類型及影響

對準誤差是指光學鏡組在安裝或使用過程中，由于機械振動、溫度變化、人為操作不當?shù)仍?，?dǎo)致鏡組位置或角度偏離理想狀態，從而影響激光束的路徑和焦點。常見的對準誤差類型包括：

1.平移誤差：鏡組在水平或垂直方向上發生位移，導致激光束偏離預定路徑。例如，反射鏡安裝偏移會使光束無法準確反射到目標位置。

2.旋轉誤差：鏡組繞軸旋轉，造成光束角度偏差。這常見于透鏡或反射鏡的傾斜，影響聚焦效果。

3.焦點誤差：透鏡位置不當導致激光焦點偏離材料表面，使得劃線模糊或深度不均。

4.共軸誤差：多個鏡組之間的光軸不重合，造成光束散射或能量損失。

這些誤差會顯著降低激光劃線機的加工精度，例如導致劃線寬度不均、位置偏差、效率下降，甚至引發設備過熱或激光器損壞。因此，定期校正對準誤差是維護設備性能的關鍵。

二、校正方法及步驟

校正對準誤差需要系統的方法和專用工具，通常包括初步檢查、誤差測量、調整鏡組和驗證結果四個階段。以下以常見的反射鏡和透鏡校正為例，詳細說明操作步驟。

1.校正工具與設備

-激光對準儀：用于精確測量光束路徑和偏移量。

-千分尺或游標卡尺：測量鏡組的微小位移。

-水平儀和角度尺：檢查鏡組的水平和傾斜角度。

-光學測試靶板：用于可視化光束位置和焦點。

-軟件校準工具：部分高端激光劃線機配備自動校準軟件，可通過計算機控制調整。

-防護裝備：包括激光防護眼鏡，確保操作安全。

2.校正步驟

步驟一：初步檢查與準備

-關閉激光劃線機電源，確保設備處于安全狀態。

-進行視覺檢查，查看鏡組是否有污垢、損傷或松動。如有污垢，用專用清潔劑和軟布擦拭。

-運行測試程序，在測試材料上劃線，觀察誤差表現（如偏移或模糊），記錄問題區域。

步驟二：誤差測量

-使用激光對準儀發射參考光束，沿光路檢查每個鏡組的位置。例如，對于反射鏡，將對準儀放置在入射點，測量反射光束是否與目標點重合。

-用千分尺測量鏡組的平移誤差，記錄偏移量（單位：毫米）。

-用水平儀和角度尺檢查鏡組的旋轉誤差，記錄傾斜角度（單位：度）。

-對于焦點誤差，使用光學測試靶板放置在材料表面，調整激光功率，觀察焦點斑點的清晰度。如果斑點模糊或偏移，說明焦點不準。

步驟三：調整鏡組

-平移誤差調整：松開鏡組固定螺絲，用微調工具（如螺絲刀）輕輕移動鏡組，直到測量值歸零。然后重新緊固螺絲，確保穩定。

-旋轉誤差調整：對于傾斜的鏡組，使用角度尺作為參考，調整支架或旋轉機構，直至水平儀顯示水平狀態。注意，調整應逐步進行，避免過度用力。

-焦點誤差調整：調整透鏡位置，通常通過移動透鏡座或使用聚焦機構。根據測試靶板的反饋，微調直至焦點清晰。

-共軸誤差調整：如果涉及多個鏡組，需確保光軸一致。使用激光對準儀逐個校正，從激光器出口開始，依次調整每個鏡組，使光束路徑重合。

步驟四：驗證與測試

-重新啟動激光劃線機，運行測試程序，在材料上劃線。

-使用測量工具檢查劃線精度，如用顯微鏡觀察劃線寬度和位置偏差。

-如果誤差仍存在，重復調整步驟；否則，記錄校正結果，并建議定期復查。

3.校正原理與注意事項

校正過程基于幾何光學原理，例如反射定律（入射角等于反射角）和透鏡成像公式。通過精確測量和調整，可以補償誤差，恢復光束的理想路徑。

注意事項：

-安全第一：始終佩戴激光防護眼鏡，避免直接暴露于激光束。

-環境控制：在溫度穩定、無振動的環境中進行校正，以防外部因素干擾。

-逐步調整：避免大幅變動，每次微調后立即驗證，防止誤差放大。

-專業培訓：對于復雜設備，建議由受過培訓的技術人員操作，或參考設備手冊。

-定期維護：建議每3-6個月進行一次全面校正，或在設備移動或撞擊后立即檢查。

三、結論

激光劃線機光學鏡組的對準誤差校正是一項精細而重要的工作，直接關系到加工質量和設備壽命。通過系統的方法、合適的工具和謹慎的操作，可以有效消除誤差，提升性能。用戶應建立定期維護習慣，并結合實際應用場景優化校正流程。隨著技術的發展，自動校準系統正逐漸普及，但手動校正仍是基礎技能?？傊?，重視對準誤差校正，不僅能減少生產損失，還能推動激光技術在高精度領域的應用。

四、FAQ問答

1.什么是對準誤差？它如何影響激光劃線機的性能？

對準誤差是指光學鏡組位置或角度偏離理想狀態，導致激光束路徑錯誤或焦點不準。這會引發劃線偏移、模糊、效率下降，甚至設備損壞，影響加工精度和產品質量。

2.校正對準誤差需要哪些工具？

常用工具包括激光對準儀、千分尺、水平儀、角度尺、光學測試靶板和軟件校準工具。此外，防護裝備如激光防護眼鏡必不可少，以確保操作安全。

3.校正過程復雜嗎？是否需要專業培訓？

校正過程有一定技術性，涉及精密測量和調整。對于簡單誤差，用戶可根據手冊自學；但對于復雜系統，建議接受專業培訓，或由技術人員操作，以避免誤操作導致設備損壞。

4.如何預防對準誤差的發生？

預防措施包括：定期檢查鏡組緊固情況、避免設備振動和溫度驟變、正確存儲和運輸、使用后清潔鏡組，以及建立維護計劃。這些習慣能減少誤差累積，延長設備壽命。

5.校正后如何驗證準確性？

可通過運行測試程序在材料上劃線，然后用顯微鏡或測量工具檢查劃線位置、寬度和清晰度。同時，使用激光對準儀重新測量光束路徑，確保誤差在允許范圍內（通常小于0.1毫米）。如果結果不理想，需重新調整。
