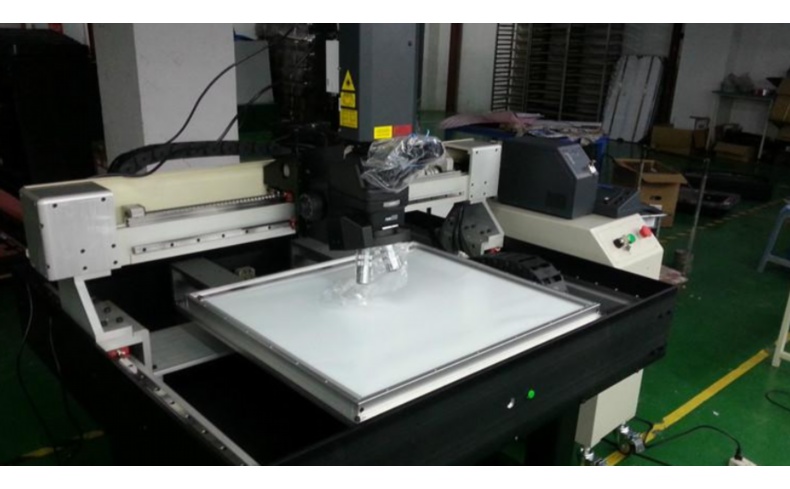

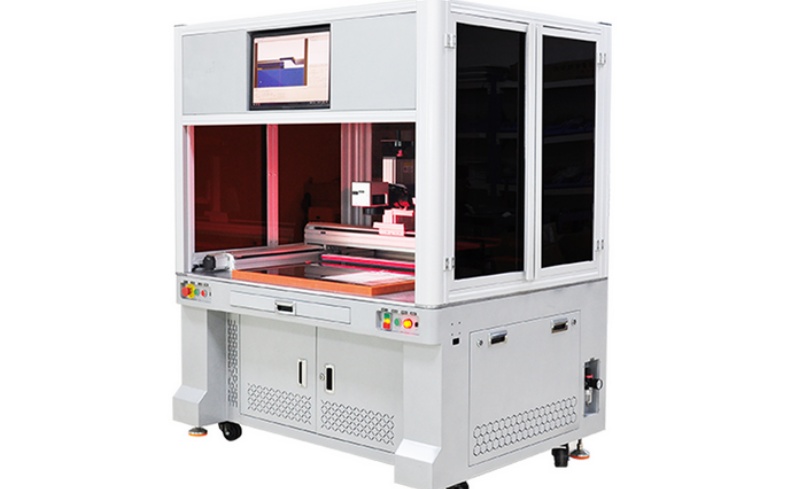

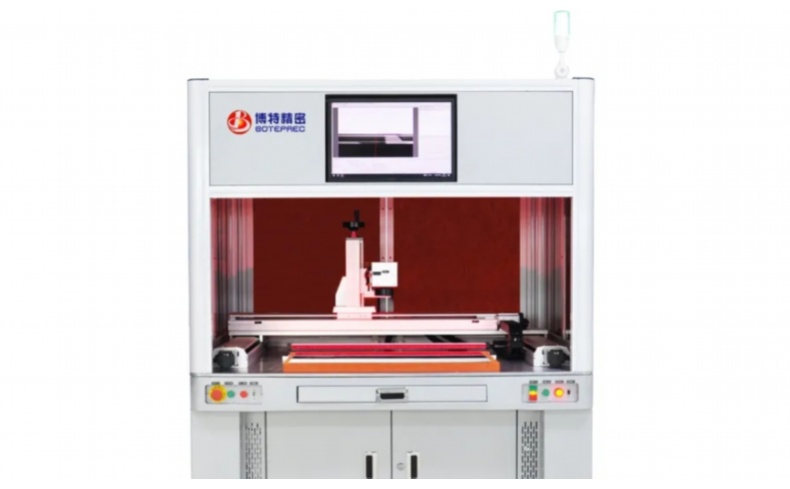

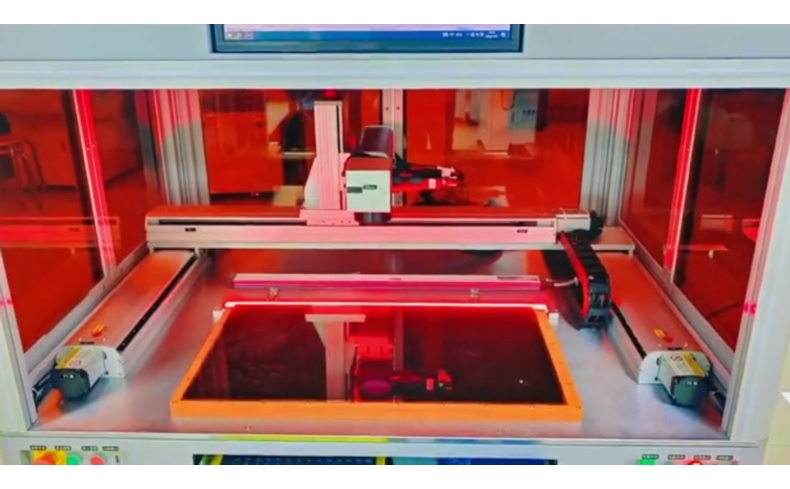

液晶面板激光劃線機是一種高精度設備，廣泛應用于液晶顯示面板（LCD）的制造過程中，用于通過激光技術在玻璃基板上進行精確劃線，以定義像素單元或電路路徑。CCD（電荷耦合器件）系統作為該設備的核心組成部分，負責圖像采集和定位，確保激光劃線的位置和精度符合設計要求。CCD系統精度直接影響到劃線質量、產品良率和生產效率。如果精度不足，可能導致劃線偏移、圖案失真或面板報廢，因此在設備安裝、維護或故障后，進行系統精度調試至關重要。

本文將詳細介紹如何調試液晶面板激光劃線機CCD系統的精度，包括步驟、工具和注意事項，幫助操作人員快速掌握調試方法，提升設備性能。

一、調試前的準備工作

在開始調試前，需確保設備處于安全狀態，并準備好必要的工具和材料。首先，關閉設備電源，檢查CCD相機、激光頭和光學鏡片是否清潔無塵。任何污垢或灰塵都可能影響圖像采集精度。其次，準備校準工具，如標準校準板（通常帶有精確的網格或十字線圖案）、高精度測量?jī)x器（如千分尺或光學比較儀）以及設備制造商提供的專用軟件。同時，閱讀設備手冊，了解CCD系統的具體參數，例如分辨率、視野范圍和像素尺寸。操作人員應具備基本的光學知識和電氣安全常識，避免在調試過程中造成設備損壞或人身傷害。

二、調試步驟詳解

調試CCD系統精度是一個系統化過程，涉及硬件檢查、軟件校準和測試驗證。以下是詳細的步驟：

1.初始系統檢查

首先，啟動設備并進入調試模式。檢查CCD相機安裝是否牢固，鏡頭焦距是否合適。使用校準板放置在劃線區域，通過CCD系統采集圖像，觀察圖像是否清晰、無畸變。如果圖像模糊或扭曲，可能需要調整相機位置或清潔光學部件。同時，檢查激光頭與CCD系統的同步性，確保激光劃線位置與CCD圖像采集點一致。這一步是基礎，任何硬件問題都應在后續校準前解決。

2.CCD相機校準

CCD相機校準是精度調試的核心。使用標準校準板，將其固定在設備工作臺上，通過軟件界面調用校準功能。校準過程通常包括以下子步驟：

-像素校準：調整CCD相機的像素尺寸與實際物理尺寸的對應關系。軟件會識別校準板上的特征點（如十字線中心），計算像素與毫米的轉換系數。如果發現偏差，需手動輸入修正值或通過自動校準功能優化。

-視野校準：確保CCD相機的視野覆蓋整個劃線區域，無盲區。通過移動工作臺或調整相機角度，使圖像中心與劃線基準點對齊。使用軟件工具測量視野內的幾何誤差，如線性度或角度偏差，并進行補償。

-亮度與對比度調整：優化圖像質量，避免過亮或過暗影響識別精度。根據環境光線調整CCD相機的曝光時間和增益，確保特征點清晰可辨。這一步可能需要多次迭代測試，以達到最佳圖像效果。

3.激光劃線位置校準

在CCD系統校準后，需將激光劃線位置與CCD圖像進行匹配。通過軟件設置劃線路徑，并運行測試劃線。使用高精度測量?jī)x器檢查實際劃線位置與設計位置的偏差。如果存在誤差，調整軟件中的偏移參數，例如X/Y軸補償或旋轉校正。常見的方法是先在小范圍內測試，逐步擴大至全工作區域，確保整體精度一致。同時，檢查激光功率和焦距，避免因激光參數不當導致劃線寬度不均，間接影響精度。

4.測試與驗證精度

完成校準后，進行系統性測試。使用標準測試面板進行多次劃線操作，并通過CCD系統實時監控劃線位置。測量實際劃線與目標位置的誤差，記錄數據并計算平均偏差和標準差。精度標準通常由設備制造商或行業規范定義，例如誤差控制在±5微米以內。如果測試結果不達標，需回溯前幾步，重新檢查硬件或軟件設置。驗證過程中，還應模擬不同生產條件（如溫度變化），確保系統穩定性。

5.優化與文檔記錄

最后，根據測試結果優化系統參數，并保存校準數據。記錄調試過程中的關鍵步驟和參數，便于日后維護或故障排查。定期進行精度復檢，建議每季度或每生產一定批量后執行一次快速校準，以預防精度漂移。

三、調試中的注意事項

調試CCD系統精度時，需注意以下事項：首先，操作環境應保持恒溫恒濕，避免溫度波動引起熱膨脹誤差。其次，使用高質量校準工具，劣質工具可能導致校準誤差。另外，軟件更新后需重新校準，因?yàn)樾掳姹究赡芨淖兯惴▍?shù)。最后，培訓操作人員熟悉調試流程，減少人為錯誤。如果遇到復雜問題，如CCD相機硬件故障，應及時聯系制造商技術支持。

總之，調試液晶面板激光劃線機CCD系統精度是一項細致的工作，需要結合硬件檢查、軟件校準和反復測試。通過系統化方法，可以有效提升設備精度，保障產品質量。在實際應用中，定期維護和校準是保持長期精度的關鍵。

5個FAQ問答

FAQ1:為什么CCD系統精度對液晶面板激光劃線機如此重要？

答：CCD系統負責圖像定位和采集，如果精度不足，會導致激光劃線位置偏差，引起面板圖案失真或電路短路，直接影響產品良率和性能。高精度CCD系統能確保劃線與設計一致，減少?gòu)U品率，提升生產效率。

FAQ2:如何判斷CCD相機是否需要重新校準？

答：當出現劃線位置偏移、圖像模糊或測試誤差超過允許范圍（如±5微米）時，可能需重新校準。此外，設備移動、環境變化或軟件更新后，也應進行校準檢查。定期使用校準板測試是預防性措施。

FAQ3:調試過程中常見的精度問題有哪些？如何解決？

答：常見問題包括圖像畸變、像素偏差和激光不同步。圖像畸變可能源于鏡頭污垢或安裝不當，需清潔或調整；像素偏差可通過軟件校準修正；激光不同步則檢查硬件連接和軟件參數。逐一排查硬件和軟件因素，通常能解決。

FAQ4:調試CCD系統精度需要哪些工具？

答：基本工具包括標準校準板、高精度測量?jī)x器（如千分尺）、設備專用軟件和清潔工具。校準板用于圖像基準測試，測量?jī)x器驗證實際劃線位置，軟件用于參數調整。確保工具精度高于設備要求。

FAQ5:如何維護CCD系統精度以延長設備壽命？

答：定期清潔光學部件，避免灰塵積累；每季度執行快速校準；監控環境條件，保持恒溫恒濕；記錄調試數據，便于追蹤變化。同時，培訓操作人員規范使用，減少人為損傷，并遵循制造商維護指南。
