在高精度自動化制造領域，如SMT貼裝、半導體封裝、精密點膠、激光加工等，執行機構（如機械手、貼裝頭）需要將元件或工具精確地定位到預定坐標。然而，由于機械加工誤差、裝配誤差、熱變形、磨損、振動等多種因素，設備的理論運動模型與實際運動軌跡之間存在不可避免的偏差，即定位誤差。傳統的“盲打”模式或離線補償已無法滿足日益增長的對精度和效率的要求。因此，基于CCD視覺的實時補償系統應運而生，成為提升設備綜合性能的關鍵技術。

一、系統核心原理

CCD定位誤差實時補償系統的核心思想是“感知-決策-補償”的閉環控制。它不再完全依賴于機械系統的絕對精度，而是通過視覺系統作為“眼睛”，實時地“看到”目標位置的實際坐標，并與理論坐標進行比較，計算出誤差矢量，然后立即驅動運動機構進行補償，從而將工具或元件精準地放置到正確位置。

其工作流程可以簡化為：

1.理論定位：運動機構根據預設的程序，將執行單元（如吸嘴）移動到目標位置上方。

2.圖像采集：固定在執行單元上或設備機架上的CCD相機，對包含目標標記（如PCB上的Mark點）的區域進行快速拍照。

3.圖像處理與坐標計算：圖像處理軟件對采集到的圖像進行預處理（降噪、二值化等），然后運用亞像素邊緣提取、模板匹配等算法，精確計算出目標標記在當前圖像坐標系中的中心坐標。

4.坐標轉換與誤差計算：通過預先標定好的“相機-機械手”坐標系轉換關系，將圖像坐標轉換為機械坐標系的絕對坐標。將此實際坐標與理論目標坐標進行比較，得出在X、Y和θ（旋轉）方向上的誤差值（ΔX,ΔY,Δθ）。

5.實時補償：控制系統立即將這些誤差值發送給運動控制器，驅動電機在最終的定位步驟中，反向移動相應的ΔX,ΔY和Δθ，完成精準定位。

6.執行操作：補償完成后，執行單元進行貼裝、點膠、焊接等操作。

整個過程在幾十毫秒到幾百毫秒內完成，實現了在線、實時、動態的誤差修正。

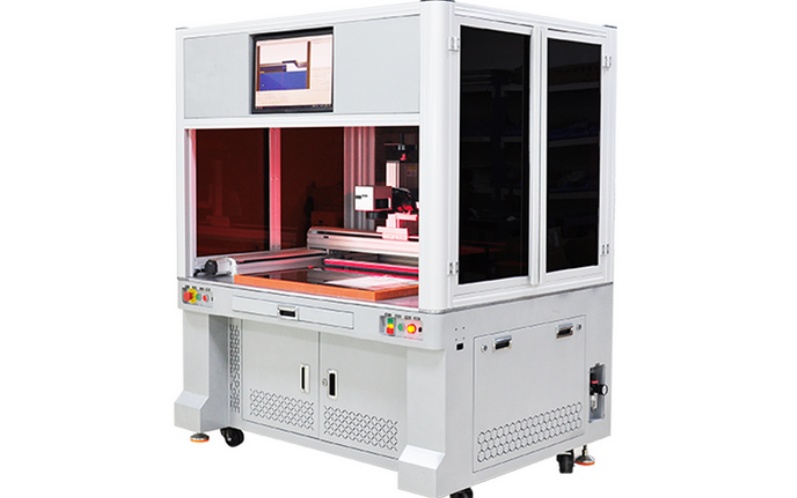

二、系統關鍵組成部分

一個完整的CCD實時補償系統主要由以下幾部分組成：

1.硬件系統

CCD工業相機：是系統的“眼睛”。需根據視野、精度和節拍要求選擇合適的分辨率（如500萬~2000萬像素）和幀率。全局快門相機是首選，以避免運動模糊。

工業鏡頭：其分辨率、畸變率和景深直接影響測量精度。遠心鏡頭可以消除透視誤差，在精度要求極高的場合被廣泛使用。

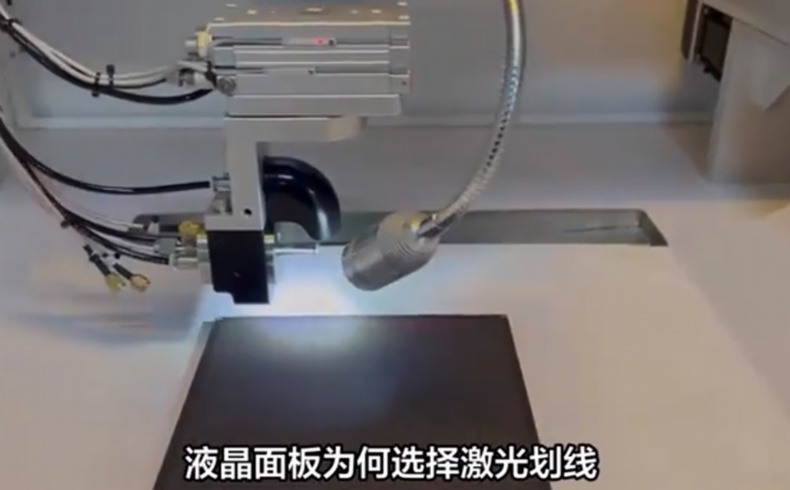

光源系統：是視覺系統的“生命”。合適的照明（如環形光、同軸光、背光）能凸顯目標特征，抑制背景干擾，是保證圖像穩定性和算法精度的前提。

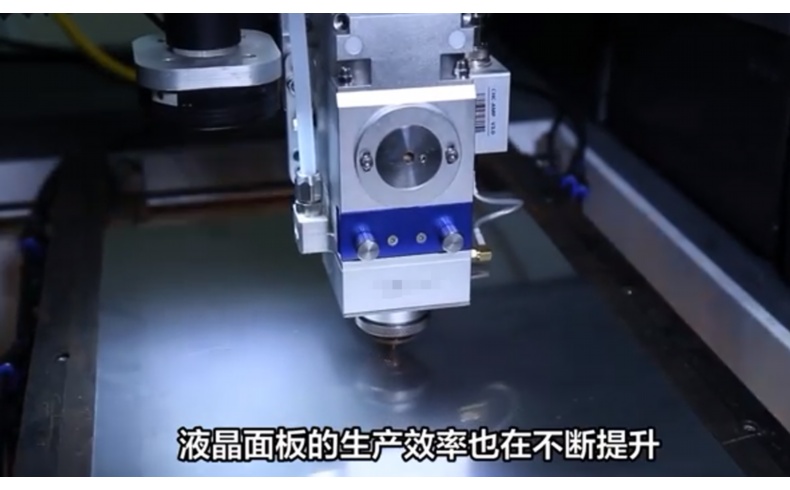

運動平臺與執行器：包括高精度的伺服電機/步進電機、直線電機、絲杠、導軌等。它們需要具備快速響應和精確定位的能力，以執行補償指令。

運動控制器：系統的“大腦”。負責接收視覺系統的誤差數據，進行運動軌跡規劃，并輸出精確的控制信號給驅動器。其計算速度和通信延遲至關重要。

工控機與圖像采集卡：負責運行圖像處理軟件和主控程序，協調整個系統的工作流程。

2.軟件系統

圖像處理庫：提供強大的圖像分析工具，如Halcon,OpenCV等，用于實現快速、穩定的Mark點識別、坐標提取。

手眼標定模塊：這是系統的核心技術之一。通過標定，建立相機像素坐標系與機器人基座坐標系之間的精確數學轉換關系。標定精度直接決定了系統的絕對精度。

通信模塊：確保視覺系統與運動控制器之間能夠進行高速、低延遲的數據交換。通常采用以太網（如EtherCAT）、RS232等通信協議。

人機交互界面：用于系統參數設置、狀態監控、誤差數據統計和報警提示。

三、系統方案優勢

顯著提升精度：能夠?qū)⑾到y(tǒng)的定位精度從機械本身的幾十微米提升到視覺系統本身的幾個微米甚至亞微米級別。

增強設備適應性：能夠自動補償因溫度變化、機械磨損、來料位置不一致等引起的誤差，提高生產的穩定性和良品率。

降低對機械加工的要求：在一定程度上降低了對機械基礎件（如導軌、絲杠）的極致精度要求，從而可能降低整體制造成本。

實現智能化生產：通過記錄和分析長期的補償數據，可以用于設備健康狀態的預測性維護和生產過程的優化。

四、實施挑戰與注意事項

系統延遲：從拍照到補償執行完畢的總時間必須小于工藝允許的節拍時間。需要對相機曝光、圖像傳輸、算法處理、通信、運動響應等各個環節進行深度優化。

標定精度與穩定性：“手眼標定”是精度基石，必須使用高精度的標定工具和方法，并定期復查，防止因振動等因素導致標定參數失效。

環境因素：振動、環境光變化、灰塵、油污等都可能影響圖像質量，需要設計合理的防護機構和采用抗干擾的視覺算法。

成本考量：高分辨率的相機、高質量的鏡頭和光源、高性能的控制器都會增加系統成本，需要在性能和成本之間取得平衡。

總結

CCD定位誤差實時補償系統是現代高精度自動化設備不可或缺的核心技術。它通過引入視覺反饋閉環，巧妙地解決了純開環機械系統固有的精度瓶頸問題。隨著機器視覺技術和運動控制技術的不斷發展，該系統的速度、精度和可靠性將進一步提升，應用領域也將更加廣泛，為“工業4.0”和“中國制造2025”背景下的智能工廠提供堅實的技術支撐。

FAQ（常見問題解答）

Q1:這套系統能將我們的設備定位精度提升多少？

A1:提升的幅度取決于原有機械系統的精度和所選用視覺系統的性能。通常，一個設計良好的實時補償系統可以將最終的操作精度（如貼裝精度）穩定在±1至±3個像素的范圍內。例如，如果相機的單像素物理尺寸為5μm，那么理論上系統補償后的精度可以達到±5μm到±15μm。這相比單純依賴機械精度（可能為±50μm或更高）是數量級的提升。

Q2:系統的“實時性”如何保證？補償過程會不會嚴重影響生產節拍？

A2:“實時”是指在單個工作周期內完成。系統的設計目標正是最小化補償過程對節拍的影響。通過選用高幀率相機、優化圖像處理算法（如使用硬件加速）、采用高速通信總線（如EtherCAT）以及高性能運動控制器，可以將整個“拍照-計算-補償”流程壓縮到極短的時間（例如100ms以內）。在高速設備中，這個時間通常被計入總的定位時間，通過優化運動軌跡（如相機在移動中提前拍照），可以實現“零”節拍損失或僅有微小增加，但換來了精度和良率的巨大收益。

Q3:環境光照變化或目標表面反光會對系統產生干擾嗎？

A3:會的，這是視覺系統常見的挑戰。但成熟的方案已有多重應對措施：

首選方案是使用主動光源：系統自帶一個亮度穩定、角度可控的工業光源（如LED環形光），在拍照時開啟，以屏蔽大部分環境光的干擾。

光學濾鏡：使用偏振鏡可以有效消除特定角度的反光。

算法優化：圖像處理算法可以具備一定的魯棒性，通過動態閾值、特征過濾等方式，適應一定范圍內的光照變化。

在關鍵應用中，建議在設備上增加遮光罩，為視覺工位創造一個穩定的光學環境。

Q4:“手眼標定”復雜嗎？需要頻繁重新標定嗎？

A4:手眼標定過程本身需要專業知識和精密標定工具，通常由設備供應商或?qū)I(yè)工程師在設備安裝調試時完成。一旦完成，其參數是相對穩定的。不需要頻繁進行標定。只有在以下情況下才需要考慮重新標定：

1.設備經過大修或發生碰撞，機械結構可能發生變化。

2.相機或鏡頭被移動或更換。

3.長期使用后，定期（如每半年或一年）的預防性維護中，作為精度驗證的一部分。

Q5:實施這樣一套系統，成本和周期大概是怎樣的？

A5:成本和周期因項目復雜度差異很大，主要取決于：

精度和速度要求：要求越高，相機、鏡頭、控制器的成本也越高。

設備改造難度：在舊設備上改造比在新設備上集成更具挑戰性。

視覺工位數量：?jiǎn)喂の慌c多工位系統成本不同。

一個典型的單工位中高精度系統，硬件（相機、鏡頭、光源、控制器）成本可能在數萬元人民幣級別。軟件開發和系統集成費用同樣是一筆重要開銷。整個項目從設計到穩定運行，周期可能在1到3個月。建議與專業的機器視覺或自動化系統集成商進行詳細溝通，獲取針對性的方案和報價。
