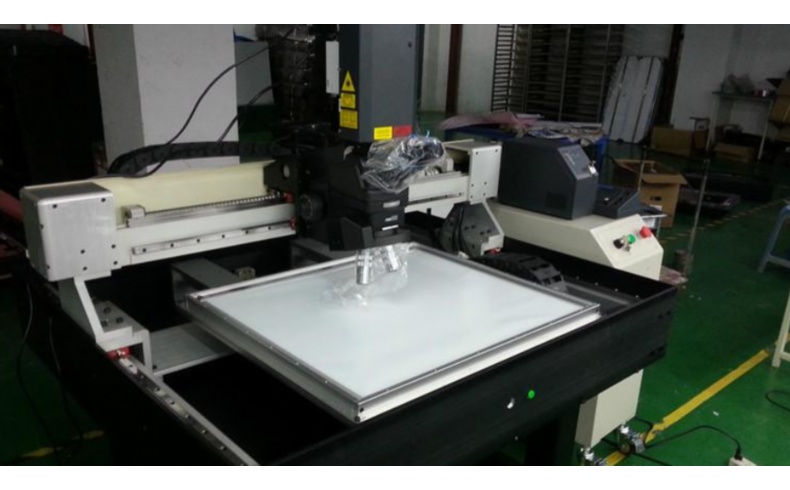

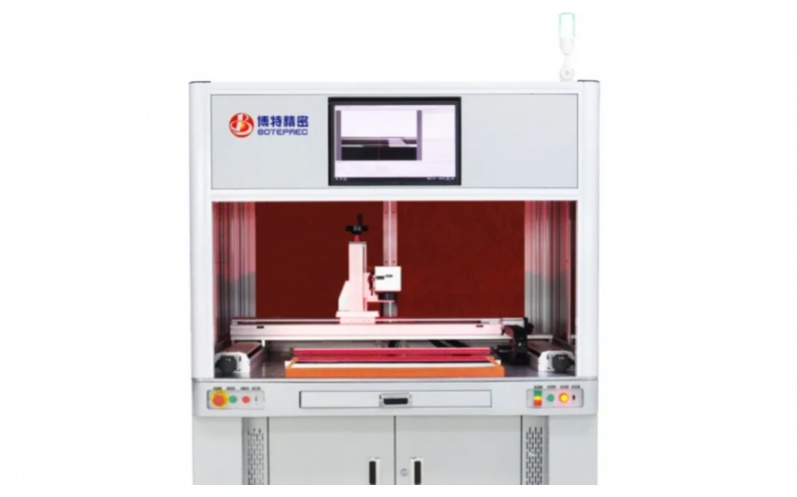

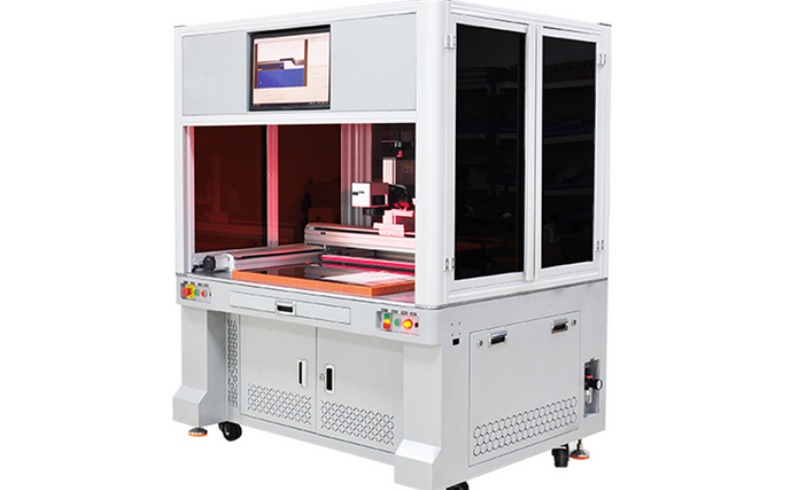

激光劃線機是一種利用高能激光束在各類材料表面進行精確劃線的工業設備，廣泛應用于電子制造、汽車工業、醫療器械等領域，用于實現標記、切割或微加工。其性能高度依賴于軟件控制邏輯的合理設計和參數調整的優化流程。優秀的控制邏輯能夠確保劃線精度、效率和安全性，而系統化的調參方法則能適應不同材料和應用需求，減少調試時間并提升產品質量。

本文將詳細探討激光劃線機的軟件控制邏輯設計要點及調參流程，旨在為工程師和技術人員提供一套實用指南，幫助實現設備的高效運行。首先，我們將分析軟件控制邏輯的核心組成部分，包括硬件接口、算法設計和安全機制；其次，闡述調參流程的系統化步驟，從參數識別到驗證優化；最后，通過常見問題解答（FAQ）部分，解決實際應用中的典型疑問。

通過本文，讀者可全面了解激光劃線機軟件控制與調參的關鍵要素，為工業應用提供理論支持和實踐參考。

軟件控制邏輯設計

軟件控制邏輯是激光劃線機的“大腦”，負責協調硬件組件、執行用戶指令并確保劃線過程的精確性與可靠性。其設計需兼顧實時性、穩定性和可擴展性，通常采用模塊化架構，以下從硬件接口、軟件架構、控制算法和安全邏輯四個方面展開說明。

硬件接口模塊

激光劃線機的硬件主要包括激光器、運動控制系統（如步進電機或伺服電機）、傳感器（如位置傳感器、溫度傳感器和光柵尺）以及人機交互設備（如觸摸屏或外部控制器）。軟件通過標準接口（如串口、以太網或?qū)Ｓ每偩€）與這些硬件通信。例如，激光器控制模塊負責調節激光功率和脈沖頻率，運動控制模塊驅動電機實現X-Y-Z軸的精準移動，而傳感器模塊實時采集位置、溫度等數據，用于反饋控制。接口設計需確保低延遲和高可靠性，例如采用中斷機制處理緊急信號，避免數據丟失或指令延遲。此外，軟件應支持多種硬件協議（如Modbus或EtherCAT），以兼容不同廠商設備，提升系統的靈活性。

軟件架構

采用分層模塊化設計，將系統分為用戶界面層、控制核心層和驅動層。用戶界面層提供圖形化操作界面（GUI），允許用戶輸入劃線圖案、設置參數（如速度、功率）并監控實時狀態；控制核心層是軟件的核心，處理路徑規劃、運動插補和激光調制等任務；驅動層直接與硬件交互，執行底層指令。這種架構便于維護和升級，例如，控制核心層可集成算法庫，支持多種劃線模式（如直線、圓弧或自定義圖形）。同時，軟件應具備日志記錄和錯誤追蹤功能，便于調試和性能分析。在開發中，常用C++或Python等語言實現，結合實時操作系統（RTOS）以確保高精度時序控制。

控制算法

控制算法是軟件邏輯的關鍵，直接影響劃線質量和效率。路徑規劃算法根據用戶輸入的圖形數據（如DXF或CAD文件），生成最優運動軌跡，避免碰撞和冗余移動，常用算法包括Dijkstra或A算法。運動控制算法通過插補計算（如線性插補或圓弧插補）平滑控制電機速度，確保劃線線條連續均勻；同時，加速度和減速度曲線需優化，以減少振動和誤差。激光功率控制算法動態調節激光輸出，例如根據材料反射率和厚度自適應調整功率，避免過燒或劃線不清。此外，算法需集成反饋機制，利用傳感器數據實時校正偏差，例如通過PID控制器穩定位置精度。這些算法的實現需基于數學模型和實驗驗證，以確保在高速運動中維持微米級精度。

安全邏輯

安全是激光劃線機設計的重中之重，軟件需集成多重保護機制。緊急停止功能可在檢測到異常（如硬件故障、超溫或位置超限）時立即切斷激光輸出并停止運動，同時觸發聲光報警。錯誤檢測模塊監控系統狀態，例如通過看門狗定時器防止軟件死機，并記錄錯誤代碼供后續分析。用戶權限管理可限制參數修改范圍，防止誤操作。此外，軟件應支持模擬運行模式，在虛擬環境中測試劃線路徑，降低實際風險。通過這些安全邏輯，軟件不僅能提升設備可靠性，還能符合工業安全標準（如CE或UL認證）。

總之，軟件控制邏輯設計需以精度、效率和安全性為核心，通過模塊化架構和先進算法實現智能化控制。在實際應用中，結合硬件特性進行定制化開發，可顯著提升激光劃線機的整體性能。

調參流程設計

調參是激光劃線機優化性能的關鍵環節，旨在通過調整軟件參數，使劃線質量（如線條寬度、深度和均勻度）達到最佳狀態。一個系統化的調參流程可減少試錯成本，提高生產效率。以下從參數概述、調參步驟、工具與方法和最佳實踐四個方面詳細闡述。

參數概述

激光劃線機的主要可調參數包括激光功率、掃描速度、焦距、脈沖頻率、重復頻率和延時設置等。激光功率決定劃線深度和能量密度，過高可能導致材料燒蝕，過低則劃線不清；掃描速度影響劃線效率和線條連續性，需與功率匹配；焦距涉及激光聚焦位置，不當會導致散焦或線條變寬；脈沖頻率和重復頻率控制激光發射模式，適用于不同材料（如金屬、塑料或玻璃）。這些參數相互關聯，例如提高速度常需增加功率以維持劃線效果。調參前，需明確應用需求，如劃線精度、材料類型和環境條件，以確定目標值范圍。

調參步驟

調參流程應遵循“識別-設置-測試-優化-驗證”的循環模式，具體步驟如下：

1.參數識別與初始設置：首先，根據設備手冊和材料特性（如硬度、反射率）選擇初始參數。例如，對于金屬材料，初始激光功率可設為中等值（如50%最大功率），掃描速度設為中等（如100mm/s），焦距根據鏡頭規格調整。記錄這些初始值作為基準。

2.測試與評估：使用標準測試圖案（如網格或直線）進行劃線，并通過顯微鏡或測量工具評估質量指標，如線條寬度、深度、邊緣清晰度和均勻度。同時，監控設備狀態，如溫度和振動，確保無異常。

3.迭代優化：基于測試結果，逐步調整參數。例如，如果劃線過淺，可適當增加激光功率或降低掃描速度；如果線條不均勻，檢查焦距或運動路徑，并微調脈沖頻率。每次只改變一個參數，以隔離影響，并記錄調整后的結果。重復此過程，直至達到目標質量。

4.驗證與文檔化：在最優參數下進行多次重復測試，驗證穩定性和一致性。最后，將最終參數設置文檔化，包括環境條件（如溫度、濕度）和材料批次，便于后續批量生產或維護參考。

工具與方法

調參可借助軟件工具和外部設備提升效率。軟件方面，激光劃線機常內置調試模式，提供實時參數調整和模擬運行功能；高級版本可能集成AI輔助調參，通過機器學習算法推薦最優設置。外部工具包括光學測量儀、熱像儀和示波器，用于精確評估劃線質量和硬件狀態。方法上，推薦采用“分階段調參”：先調整基礎參數（如功率和速度），再優化高級參數（如脈沖控制）；同時，利用統計分析（如DOE實驗設計）識別參數交互作用，縮短優化周期。

最佳實踐

調參過程中，應遵循以下最佳實踐：保持環境穩定，避免溫度、濕度波動影響結果；定期校準硬件，如激光器和運動平臺，確保參數準確性；實施小批量試產，驗證參數在實際生產中的適用性；建立參數數據庫，積累經驗數據，加速未來調參。此外，培訓操作人員掌握調參原理，可提高問題響應速度。通過系統化流程，激光劃線機的調參不僅能提升產品良率，還能延長設備壽命。

總之，調參流程設計需以數據驅動和迭代優化為核心，結合工具支持，實現快速、可靠的性能提升。在實際應用中，靈活調整流程以適應特定需求，可最大程度發揮激光劃線機的潛力。

FAQ（常見問題解答）

1.問：激光劃線機軟件控制邏輯的主要功能是什么？

答：主要功能包括路徑規劃、運動控制、激光功率調節、安全監控和用戶交互。它確保劃線操作精確、高效且安全，例如通過算法優化運動軌跡，實時調整激光參數，并在異常時觸發保護機制。

2.問：調參時如何選擇初始激光功率？

答：初始激光功率應根據材料類型、厚度和劃線要求選擇。通常參考設備手冊或類似應用的經驗值，從較低功率（如30-50%最大功率）開始測試，逐步增加以避免材料損傷，并結合掃描速度進行平衡。

3.問：軟件控制邏輯中如何處理緊急情況？

答：軟件集成緊急停止機制，當傳感器檢測到硬件故障、超溫或位置超限時，立即停止激光輸出和運動，并發出聲光警報。同時，軟件記錄事件日志，便于后續分析和維護，確保符合安全標準。

4.問：調參過程中常見的問題有哪些？如何解決？

答：常見問題包括劃線不清晰、線條寬度不一致或設備過熱。解決方法：劃線不清晰可檢查激光功率和焦距，適當增加功率或調整聚焦；線條不一致需優化運動路徑和速度曲線；過熱問題應降低功率或加強散熱，并檢查環境溫度。

5.問：如何確保調參后的參數長期有效？

答：通過定期校準設備、記錄環境條件和進行小批量測試來確保參數長期有效性。建議建立參數檔案，跟蹤材料批次變化，并在生產前驗證參數穩定性。此外，監控設備磨損情況，及時維護以保持性能。

結論

激光劃線機的軟件控制邏輯與調參流程設計是提升設備性能的核心環節。通過合理的控制邏輯，包括硬件接口、算法設計和安全機制，可實現高精度、高效率的劃線操作；而系統化的調參流程，從參數識別到驗證優化，則能快速適應多樣化的應用需求。本文所述方法強調了模塊化、數據驅動和安全性，為實際工程應用提供了實用指南。未來，隨著人工智能和物聯網技術的發展，智能調參和遠程監控將進一步簡化操作，推動激光劃線機在工業4.0中的廣泛應用。最終，優化軟件控制與調參不僅能提高生產效率和產品質量，還能降低維護成本，助力制造業智能化升級。
