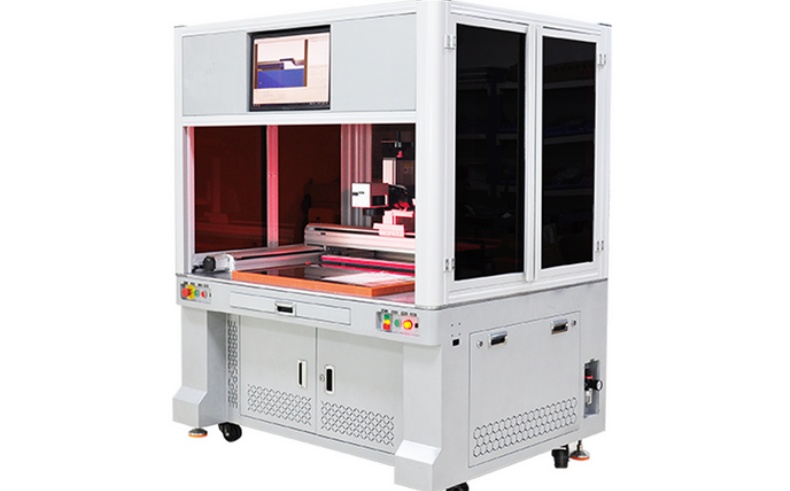

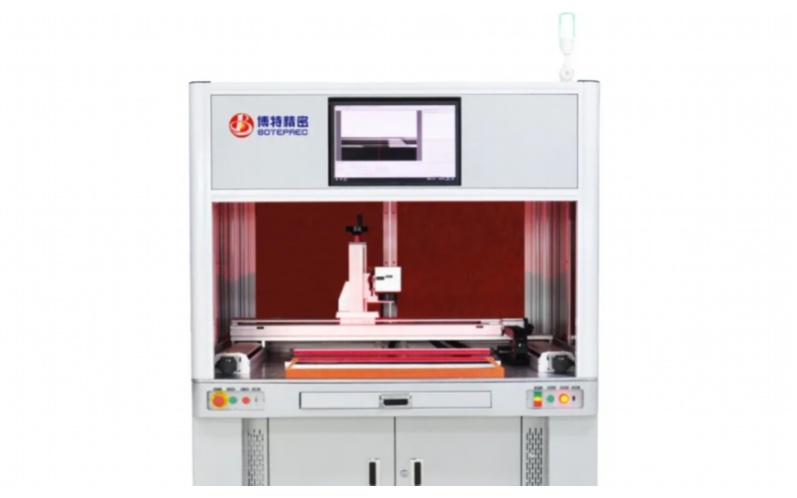

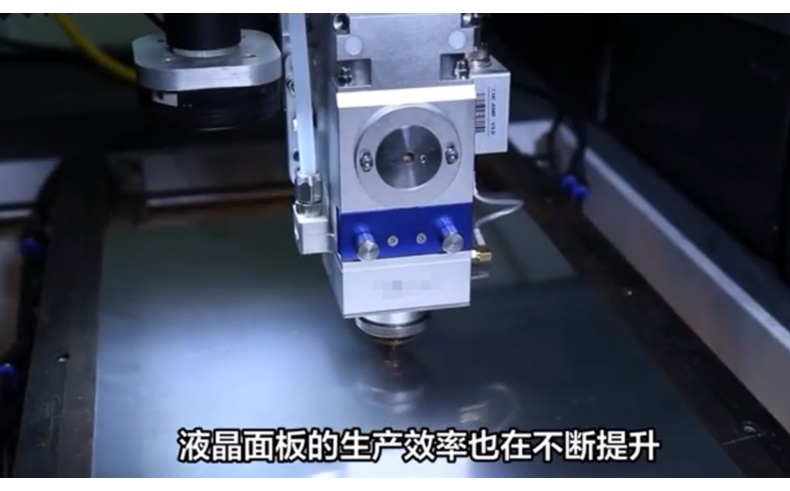

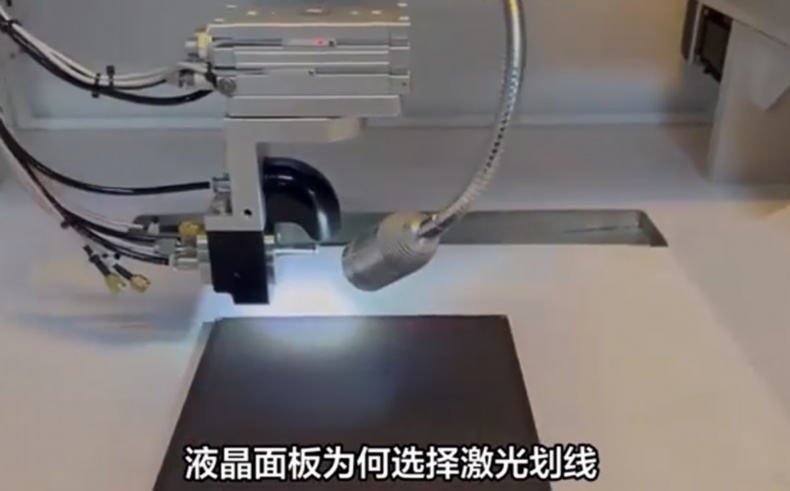

激光劃線機作為現代工業自動化中的關鍵設備，廣泛應用于汽車制造、電子元件加工和醫療器械生產等領域，用于高精度標記、切割和雕刻。隨著工業4.0和智能制造的推進，激光劃線機的高效集成與通信接口的優化成為提升生產線效率的關鍵因素。通信接口如EtherCAT和Modbus，作為工業網絡協議，能夠?qū)崿F(xiàn)設備間的無縫數據交換和實時控制，從而降低人工干預、提高生產精度和靈活性。

本文將通過一個實際集成案例，詳細分析激光劃線機如何通過EtherCAT和Modbus接口實現系統集成，并探討其在工業環境中的優勢與挑戰。該案例基于一家中型制造企業的實際項目，旨在通過集成優化生產流程，實現遠程監控和自動化控制。

背景：EtherCAT與Modbus協議概述

EtherCAT（以太網控制自動化技術）是一種高性能的工業以太網協議，專為實時控制應用設計。它采用主從架構，主站設備（如PLC）通過以太網幀直接控制多個從站設備（如激光劃線機），實現微秒級的響應時間和高帶寬數據傳輸。EtherCAT的優勢在于其低延遲和高同步性，適用于需要精確運動控制和高速數據交換的場景，例如激光劃線中的軌跡跟蹤和實時參數調整。

Modbus則是一種廣泛應用于工業自動化的串行通信協議，支持多種物理層（如RS-485、TCP/IP）。它采用主從模式，結構簡單、易于實現，常用于數據采集和設備監控。Modbus協議包括ModbusRTU（用于串行通信）和ModbusTCP（用于以太網），適用于非實時或中等實時性要求的應用，例如讀取激光劃線機的狀態數據或設置基本參數。

在激光劃線機集成中，EtherCAT常用于處理高精度的運動控制和實時反饋，而Modbus則用于輔助功能，如溫度監控或日志記錄。這兩種協議的結合，可以充分發揮各自優勢，構建一個高效、可靠的工業通信網絡。

案例描述：激光劃線機通信接口集成實踐

項目背景與目標

本案例涉及一家專注于汽車零部件制造的企業，其生產線需要將多臺激光劃線機集成到現有的自動化系統中。原有系統采用傳統PLC控制，但存在通信延遲高、數據同步性差的問題，導致劃線精度不足和生產效率低下。項目目標是通過集成EtherCAT和Modbus接口，實現以下功能：

-實時控制激光劃線機的運動軌跡和功率參數，確保劃線精度在±0.1mm以內。

-遠程監控設備狀態（如溫度、故障代碼），并通過Modbus傳輸數據到上位機系統。

-減少系統集成成本，提高生產線的靈活性和可擴展性。

集成步驟與過程

步驟1：需求分析與協議選擇

首先，團隊分析了生產線的通信需求：高實時性控制（如激光開關和位置調整）由EtherCAT處理，而非實時數據（如設備運行日志和環境參數）通過ModbusTCP實現。選擇EtherCAT作為主控制協議，因其支持分布式時鐘和高速數據交換；Modbus則用于與現有SCADA（監控與數據采集系統）集成，降低改造復雜度。

步驟2：硬件配置與網絡拓?fù)湓O(shè)計

硬件方面，采用了支持EtherCAT的激光劃線機（內置EtherCAT從站接口）和一臺EtherCAT主站控制器（如BeckhoffPLC）。同時，通過ModbusTCP網關將激光劃線機連接到企業局域網，實現與SCADA系統的通信。網絡拓?fù)洳捎眯切徒Y(jié)構，EtherCAT網絡獨立運行以確保實時性，Modbus網絡則通過交換機與企業網絡集成，避免干擾。

步驟3：軟件配置與驅動開發

在軟件層面，使用TwinCAT（基于EtherCAT的自動化軟件）配置主站控制器，定義設備參數和通信周期（設置為1ms以滿足實時需求）。對于Modbus集成，編寫了自定義驅動程序，將激光劃線機的狀態數據（如溫度、錯誤代碼）映射到Modbus寄存器，并通過Python腳本實現數據解析和上傳到SCADA系統。集成過程中，團隊還優化了EtherCAT的分布式時鐘同步，確保多臺設備間的動作一致性。

步驟4：測試與優化

測試階段包括功能測試和性能驗證：通過模擬生產線運行，檢查EtherCAT的響應延遲（實測低于100μs）和Modbus的數據傳輸可靠性。遇到的主要挑戰包括EtherCAT網絡抖動導致的劃線偏差，以及ModbusTCP在高峰負載下的數據丟失。解決方案包括調整網絡參數（如減少EtherCAT幀大?。┖驮黾覯odbus重試機制。最終，系統實現了99.9%的通信成功率，劃線精度提升至設計要求。

挑戰與解決方案

-協議兼容性問題：原有設備僅支持Modbus，而新激光劃線機需集成EtherCAT。通過使用多協議網關設備，實現了EtherCAT和Modbus的橋接，避免了硬件更換成本。

-實時性不足：初期測試中，EtherCAT網絡因負載過高出現延遲。優化網絡拓?fù)洌捎脙?yōu)先級調度和冗余設計，確保關鍵數據優先傳輸。

-故障診斷復雜：集成后系統故障難以定位。引入診斷工具，如Wireshark抓包分析，并結合Modbus的故障代碼反饋，簡化了維護流程。

結果與效益

通過EtherCAT和Modbus的集成，該企業的激光劃線機系統實現了顯著改進：生產效率提升約20%，因通信延遲減少，設備停機時間降低15%。實時控制使劃線精度穩定在±0.1mm內，同時Modbus集成實現了遠程監控和預測性維護，減少了人工巡檢成本。此外，系統的模塊化設計支持未來擴展，例如添加更多設備或升級到更高速的協議。這一案例證明，合理選擇通信接口可以大幅提升工業自動化的整體效能。

常見問題解答（FAQ）

1.問：EtherCAT和Modbus在激光劃線機集成中的主要區別是什么？

答：EtherCAT是一種高速實時以太網協議，適用于需要微秒級響應的應用，如激光劃線機的運動控制和精確軌跡跟蹤；而Modbus是一種簡單、通用的串行或TCP/IP協議，更適合非實時數據采集，如設備狀態監控和參數設置。在集成中，EtherCAT處理核心控制任務，Modbus用于輔助功能，兩者互補可提高系統靈活性。

2.問：如何根據應用需求選擇EtherCAT或Modbus接口？

答：選擇取決于實時性、數據量和成本因素。如果應用需要高精度、低延遲控制（如激光劃線中的實時調整），優先選擇EtherCAT；對于簡單數據交換或與舊系統集成（如監控溫度日志），Modbus更經濟高效。在實際項目中，常結合使用，以平衡性能與成本。

3.問：集成EtherCAT和Modbus時，常見的兼容性問題有哪些？如何解決？

答：常見問題包括協議不匹配、網絡沖突和硬件限制。例如，EtherCAT設備可能無法直接與Modbus網絡通信。解決方案包括使用多協議網關或轉換器進行橋接，優化網絡分段以避免干擾，并在軟件層實現數據映射。測試階段應進行充分兼容性驗證，以確保穩定運行。

4.問：EtherCAT集成是否需要特殊的硬件支持？成本如何？

答：是的，EtherCAT集成需要支持EtherCAT協議的硬件，如專用主站控制器和從站設備（激光劃線機需內置EtherCAT接口）。成本相對較高，但由于其高性能，可減少整體系統復雜性和長期維護費用。相比之下，Modbus硬件更普及且成本較低，適合預算有限的場景。

5.問：Modbus協議能否用于激光劃線機的實時控制？為什么？

答：一般不推薦，因?yàn)镸odbus的通信速率較低且缺乏硬實時機制，可能導致毫秒級延遲，無法滿足激光劃線高精度應用的實時需求。Modbus更適合非實時任務，如數據記錄或報警處理。如果必須使用，可結合其他協議（如EtherCAT）或優化網絡以減少延遲，但性能可能受限。

總結

本案例展示了激光劃線機通過EtherCAT和Modbus通信接口集成的實際應用，突出了協議選擇、硬件配置和軟件優化在工業自動化中的重要性。這種集成不僅提升了生產效率和精度，還為未來智能化升級奠定了基礎。企業可根據自身需求，參考本案例靈活調整集成策略，以實現最佳性能。如果您有更多疑問，歡迎進一步探討工業通信解決方案。
