摘要：隨著現代制造業向高精度、高效率方向發展，高功率激光劃線機在半導體、光伏、精密電子等領域的應用日益廣泛。然而，激光器在高功率運行時產生的巨大熱量，已成為制約設備加工精度、穩定性和使用壽命的關鍵瓶頸。本文旨在設計一套高效、可靠的熱控制方案，確保高功率激光劃線機在長時間運行中保持優異性能。

一、熱管理問題的必要性與挑戰

高功率激光劃線機的熱源主要來自三部分：

1.激光器本身：激光二極管或光纖激光器在電能向光能轉換過程中，效率并非100%，有相當一部分能量以熱量的形式耗散。

2.光學系統：振鏡、聚焦鏡等光學元件在高速偏轉和高能量密度激光的照射下會吸收熱量，導致熱透鏡效應，改變光束質量和焦點位置。

3.加工過程：激光與被加工材料相互作用產生的飛濺和等離子體也會向設備內部輻射熱量。

若不進行有效散熱，將導致一系列嚴重問題：

光束質量下降：熱透鏡效應導致光束發散角改變、焦點漂移，劃線寬度不一致，精度喪失。

加工精度劣化：振鏡等運動部件因熱變形產生位置誤差，影響劃線軌跡的準確性。

設備可靠性降低：核心部件（如激光芯片、光學鏡片）長期在高溫下工作，壽命急劇縮短，故障率升高。

工藝穩定性差：同一工件在不同加工時段，因設備熱狀態不同，導致加工效果不一致。

因此，一套精密的熱控制方案不僅是功能需求，更是保障設備核心競爭力的工程必需。

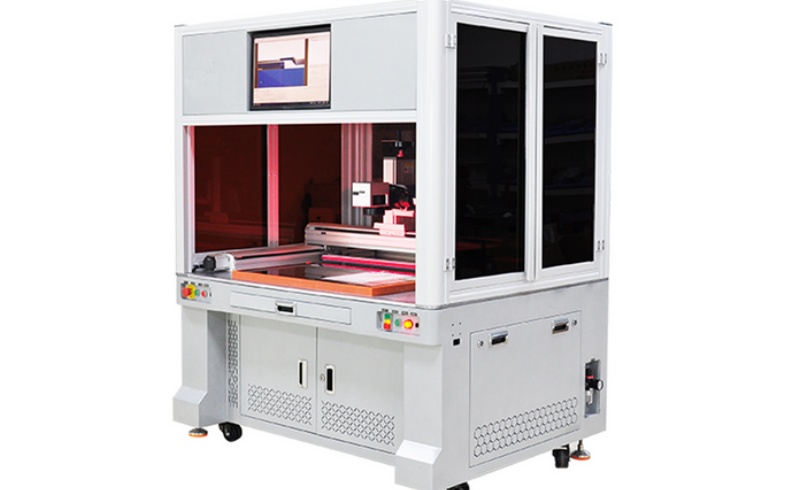

二、整體熱控制方案設計

本方案采用“分級管理、主動控制、智能監控”的設計理念，構建一個多層次、一體化的熱管理系統。

1.核心熱源管理：激光器冷卻子系統

對于高功率激光器（通常指千瓦級以上），傳統的風冷或低效水冷已無法滿足需求。本方案采用高精度閉環水冷系統。

冷卻回路設計：采用雙回路或多回路設計。

內循環回路：直接與激光器、加工頭等發熱核心部件接觸，使用高純度去離子水作為冷卻液，防止結垢和電化學腐蝕。

外循環回路：通過板式換熱器與內循環進行熱交換，將熱量最終傳遞到外部環境（如冷卻塔或室內空調系統）。這種設計有效隔離了內部精密水路與外部環境。

關鍵組件選型：

壓縮機冷水機：具備大制冷量、高穩定性。其PID控制精度應達到±0.1°C，確保激光器工作在一個恒定的最佳溫度點。

水泵：選用耐腐蝕、低振動的磁力驅動泵，提供穩定且足夠的流量與壓力。

換熱器：高效板式換熱器，確保內外循環間的高效熱傳遞。

傳感器與控制器：在激光器進出水口安裝高精度溫度傳感器和流量傳感器，實時監測冷卻狀態，并與冷水機聯動，實現動態控溫。

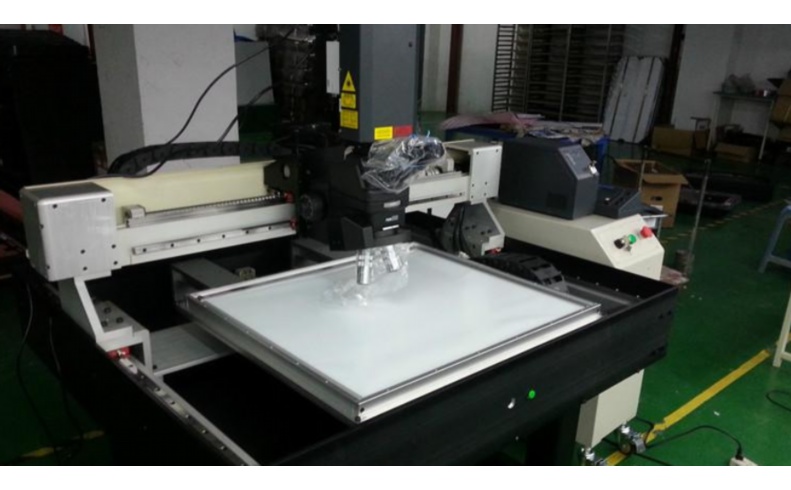

2.次級熱源管理：光學系統與加工頭溫控

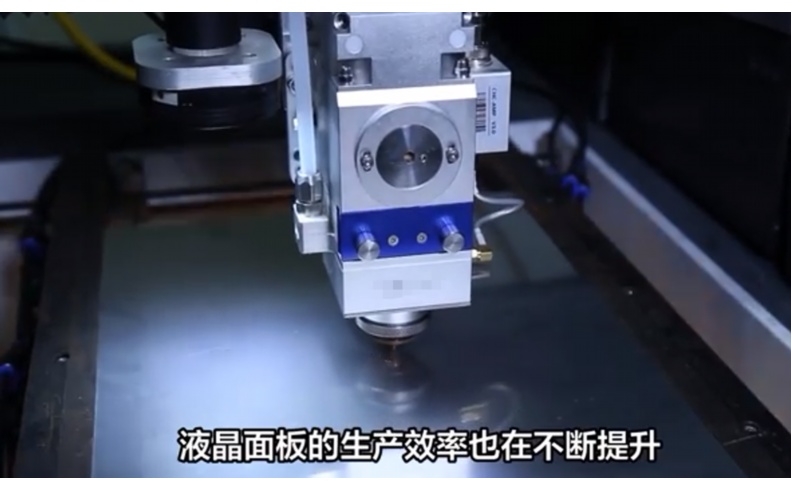

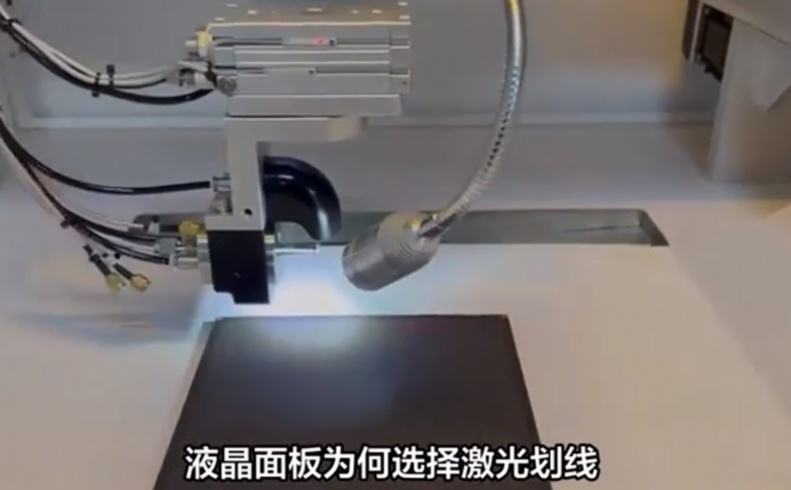

恒溫加工頭設計：為激光加工頭（含聚焦鏡、保護鏡等）設計獨立的冷卻流道，將其接入主水冷系統的一個獨立支路，確保光學元件溫度恒定，最大限度地抑制熱透鏡效應。

振鏡恒溫控制：高速振鏡電機本身也是熱源。方案為其配備專用的半導體TEC（熱電制冷器）溫控模塊。TEC具有響應快、控溫精度高的特點，可將振鏡溫度控制在環境溫度以下，確保其高速運行時的定位精度和重復精度。

隔熱與風冷：在設備內部，對非直接冷卻的熱源區域（如電源、電機驅動器）采用強制風冷。同時，在加工區域附近設置保護氣簾（如壓縮空氣或氮?dú)猓?，既能吹散加工煙塵，也能輔助帶走部分輻射熱。

3.系統集成與智能控制

將所有溫控單元集成到設備的總控系統中，構建一個智能熱管理平臺。

中央監控：在HMI（人機界面）上實時顯示所有關鍵溫度點（激光器溫度、冷卻液溫度、振鏡溫度等）和冷卻系統狀態（流量、壓力）。

自適應控制：系統能根據不同的加工工藝（如不同功率、不同劃線速度）預設或自動調用對應的冷卻參數。例如，在待機或低功率運行時，自動降低冷水機功率以節能。

安全與預警：設定溫度、流量、壓力的安全閾值。一旦出現異常（如水溫過高、流量不足），系統立即發出聲光報警，并可根據預設的安全策略自動降低激光功率或停機，保護核心部件免受熱損傷。

三、方案優勢總結

本熱控制方案通過閉環水冷、TEC局部精確溫控和智能系統集成，實現了：

高精度：核心部件溫度波動控制在±0.5°C以內，確保光束質量和加工精度。

高可靠性：多重保護和冗余設計，顯著提升設備平均無故障時間。

高能效：智能控制策略避免了能源浪費，降低了運行成本。

易維護：模塊化設計和集中監控，便于日常維護和故障診斷。

四、結論

對于高功率激光劃線機而言，卓越的熱管理是其實現高性能、高穩定性和長壽命的基石。本文所提出的分級閉環熱控制方案，通過系統性的設計和智能化的控制，有效解決了高功率運行下的散熱難題，為設備在苛刻的工業環境中穩定、精確地運行提供了強有力的技術保障。

FAQ（常見問題解答）

Q1:為什么高功率激光劃線機必須使用閉環水冷，而不能用開放式水冷或風冷？

A1：主要原因有三點：

1.冷卻效率：高功率激光器產熱量巨大，風冷和普通開放式水冷的散熱能力有限，無法將溫度穩定在所需范圍內。閉環水冷通過壓縮機強制制冷，具備強大的熱交換能力。

2.溫度穩定性：閉環水冷系統采用高精度PID控制，能將激光器冷卻液溫度波動控制在±0.1°C，這是維持激光輸出功率穩定和光束質量的關鍵。開放式系統受環境影響大，溫度波動劇烈。

3.防污染與防腐蝕：閉環系統內部使用去離子水，能有效防止水路結垢、滋生藻類以及電化學腐蝕，保護激光器和光學元件內部精密的冷卻流道。開放式系統容易進入雜質，損害設備。

Q2:冷卻液為什么要用去離子水？可以用普通自來水或純凈水嗎？

A2：絕對不能使用普通自來水。自來水含有大量礦物質（鈣、鎂離子）和雜質，長期使用會形成水垢，堵塞精密的水路，極大降低散熱效率，甚至導致激光器因過熱而損壞。普通的純凈水雖然雜質少，但其離子含量仍可能較高，且易滋生細菌。去離子水經過特殊處理，幾乎不含任何導電離子，具有極高的電阻率，既能保證優異的導熱性，又能最大限度地防止電化學腐蝕和結垢，是保護昂貴激光核心部件的唯一選擇。

Q3:熱透鏡效應具體是如何影響劃線精度的？

A3：熱透鏡效應是指光學鏡片（尤其是聚焦鏡）在吸收激光能量后溫度升高，導致其折射率發生改變，并可能產生微小的物理形變。這相當于給鏡片“增加”了一個額外的透鏡效果。

后果：這會導致激光光束的焦點位置發生漂移（通常向后移動），并且光束的束腰半徑和發散角也會改變。

對劃線的影響：在加工平面上，表現為劃線線條的寬度不一致、深度不均勻。在加工三維曲面或需要保持恒定焦深時，會造成部分區域無法有效加工，直接導致產品報廢。

Q4:在日常運行中，需要如何維護這套熱控制系統？

A4：日常維護是保證系統長期穩定運行的關鍵：

1.定期檢查冷卻液：每月檢查冷卻液液位，確保在正常范圍內。每6-12個月（或根據設備手冊）檢測冷卻液的pH值、電導率和清潔度，必要時更換。

2.清潔濾網和換熱器：定期清潔冷水機進風口和出風口的防塵網，以及外部換熱器的翅片，防止灰塵堆積影響散熱。

3.檢查管路：定期巡視冷卻水管路，查看有無漏水、老化和松動跡象。

4.監聽異響：注意冷水機運行時有無異常噪音，這可能預示著水泵或壓縮機故障。

Q5:如果冷水機突然報警“流量不足”，應該如何處理？

A5：這是常見報警之一，請按以下步驟排查：

1.首要步驟：立即暫停激光加工，防止設備在散熱不良狀態下運行。

2.檢查水路閥門：確認所有與水路相關的閥門均已完全打開。

3.檢查水箱液位：確認冷卻液儲液罐的液位是否過低，及時補充規定的去離子水或預混冷卻液。

4.檢查過濾器：系統水路中通常裝有過濾器，可能因雜質堵塞導致流量下降，檢查并清潔或更換濾芯。

5.聯系專業人員：如果以上步驟均無法解決問題，可能是水泵故障、管道堵塞或傳感器失靈，應立即聯系設備供應商或?qū)I(yè)維修人員進行處理，切勿自行拆卸。
