隨著消費電子產品的快速發展，小尺寸LCD（液晶顯示）模組在智能手機、智能手表、便攜式醫療設備和可穿戴設備等領域的需求日益增長。這些設備對顯示精度、輕薄化和可靠性提出了更高要求，而激光劃線機作為一種高精度加工工具，在小尺寸LCD模組的制造過程中發揮著關鍵作用。激光劃線機利用高能量激光束對材料進行非接觸式切割或標記，能夠?qū)崿F(xiàn)微米級精度的加工，尤其適用于脆性材料如玻璃基板的處理。

本文將詳細探討激光劃線機在小尺寸LCD模組中的集成應用，包括其工作原理、具體應用場景、優勢、挑戰以及未來發展趨勢，旨在為相關行業提供參考。

激光劃線機技術概述

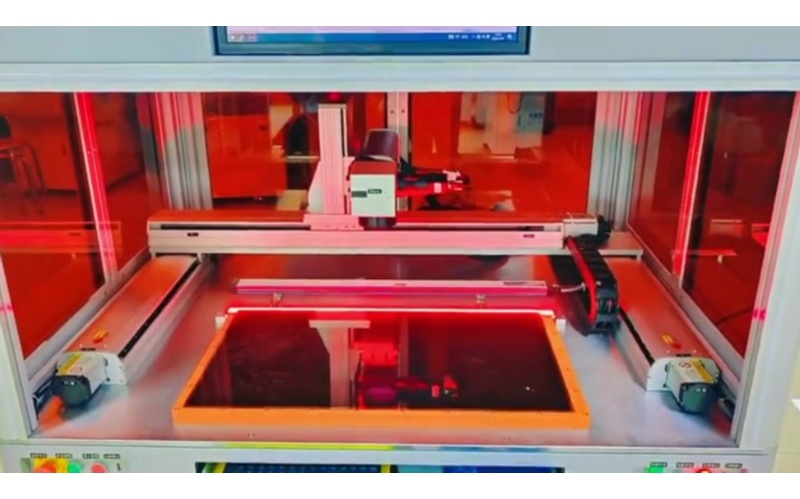

激光劃線機是一種基于激光技術的精密加工設備，通過聚焦的激光束在材料表面產生熱效應或光化學效應，實現切割、劃線或標記。其核心部件包括激光源（如二氧化碳激光器、光纖激光器或紫外激光器）、光學系統、控制系統和工作臺。激光劃線機的工作原理是：激光束通過透鏡聚焦成極小的光斑，能量高度集中，可在材料表面瞬間汽化或熔化特定區域，形成精確的切口或圖案。根據材料特性，激光參數（如功率、波長和脈沖頻率）可靈活調整，以適應不同加工需求。

例如，在小尺寸LCD模組制造中，常用紫外激光器處理玻璃和薄膜材料，因為它能減少熱影響區，避免材料損傷。

在小尺寸LCD模組中的集成應用場景

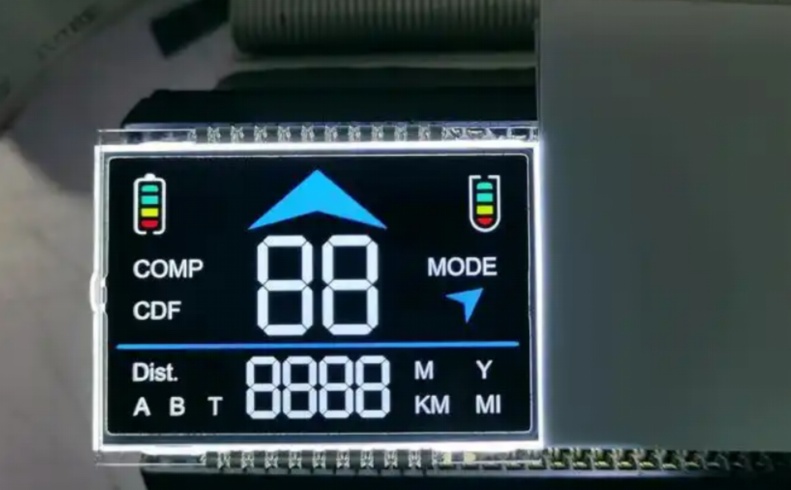

小尺寸LCD模組通常指對角線尺寸小于10英寸的顯示模塊，其制造過程涉及玻璃基板切割、電路布線、封裝和測試等多個環節。激光劃線機的集成應用主要體現在以下幾個方面：

1.玻璃基板切割：小尺寸LCD模組的玻璃基板厚度通常在0.1-0.5毫米之間，傳統機械切割易導致邊緣裂紋或微缺陷。激光劃線機通過可控的激光束實現“隱形切割”，即在玻璃內部形成微裂紋，再通過機械應力分離，確保切割邊緣光滑平整。這種工藝提高了成品率，適用于高分辨率顯示模組的批量生產。

2.電路標記和修整：在LCD模組中，ITO（氧化銦錫）導電薄膜的圖案化是關鍵步驟。激光劃線機可用于精確標記電路路徑或修復缺陷，例如去除多余的導電層，避免短路。通過集成視覺系統，激光劃線機能自動對準位置，實現微米級精度，滿足小尺寸設備對空間利用率的苛刻要求。

3.封裝和密封：小尺寸LCD模組常采用玻璃封裝以保護內部液晶層，激光劃線機可用于密封邊緣的焊接或劃線，確保氣密性和耐久性。例如，在OLED模組中，激光劃線能實現局部加熱，避免整體熱應力影響顯示性能。

4.缺陷檢測和返工：在制造過程中，激光劃線機可與自動化系統結合，用于識別和去除有缺陷的像素或區域，減少廢品率。同時，它還能在返工時進行精細調整，提升整體生產效率。

這些應用場景表明，激光劃線機的集成不僅提升了小尺寸LCD模組的制造精度，還推動了生產線的自動化和柔性化。

優勢分析

激光劃線機在小尺寸LCD模組集成應用中的優勢顯著，主要體現在以下幾個方面：

-高精度和一致性：激光劃線機能實現微米級加工精度，遠高于傳統機械方法，確保小尺寸LCD模組的顯示均勻性和可靠性。例如，在切割玻璃基板時，激光劃線的切口寬度可控制在10微米以內，減少材料浪費。

-非接觸式加工：激光加工無需物理接觸材料，避免了機械應力導致的破損或污染，特別適用于脆性玻璃和薄膜材料。這在小尺寸模組制造中尤為重要，因為任何微小損傷都可能影響整體性能。

-高效率和靈活性：激光劃線機加工速度快，每秒可完成數米長的劃線，且通過軟件控制可快速切換圖案，適應多品種、小批量的生產需求。集成機器人或傳送帶系統后，可實現24小時連續作業，大幅提升產能。

-環保和節能：與傳統化學蝕刻或機械切割相比，激光加工無需使用有害化學品，減少廢液排放，符合綠色制造趨勢。同時，激光能量利用率高，降低了能耗成本。

-增強產品可靠性：通過精確控制熱影響區，激光劃線機減少了材料內部應力，延長了LCD模組的壽命。在實際應用中，這有助于提升終端設備的耐用性，例如在智能手機中避免顯示模塊因振動或溫度變化而失效。

挑戰與對策

盡管激光劃線機在小尺寸LCD模組應用中優勢明顯，但也面臨一些挑戰，需通過技術和管理手段應對：

-熱管理問題：激光加工可能產生局部高溫，導致材料變形或性能下降。對策包括優化激光參數（如采用短脈沖激光）、使用冷卻系統，以及通過模擬軟件預測熱效應。

-成本較高：激光設備初始投資和維護成本相對較高，可能阻礙中小企業應用。解決方案包括推廣模塊化設計、降低激光器成本，以及通過規?；a(chǎn)攤薄費用。

-精度控制難度：小尺寸LCD模組對加工精度要求極高，任何偏差都可能造成缺陷。應對措施包括集成高精度傳感器和AI算法，實現實時監控和自適應調整。

-集成兼容性：將激光劃線機嵌入現有生產線時，可能遇到與自動化系統的兼容問題。可通過標準化接口和定制化解決方案，確保無縫集成。

行業案例顯示，例如在蘋果AppleWatch的LCD模組制造中，激光劃線機的應用成功將缺陷率降低了20%以上，體現了其實際價值。

未來發展趨勢

未來，隨著5G、物聯網和柔性顯示技術的普及，小尺寸LCD模組將向更高分辨率、更輕薄方向發展，激光劃線機的集成應用也將迎來新機遇。趨勢包括：

-智能化和自動化：結合AI和機器學習，激光劃線機將實現自適應加工，自動優化參數以應對不同材料。

-多功能集成：激光劃線機可能與其他激光工藝（如焊接、清洗）融合，形成一站式解決方案。

-綠色創新：開發低功耗激光器和可回收材料應用，進一步減少環境足跡。

總體而言，激光劃線機在小尺寸LCD模組的集成應用將繼續推動顯示技術革新，助力電子產業向高效、精密和可持續方向發展。

結論

激光劃線機在小尺寸LCD模組的集成應用中，通過高精度、非接觸式加工，顯著提升了制造效率和產品可靠性。盡管存在熱管理和成本等挑戰，但通過技術創新和系統優化，這些障礙正逐步被克服。未來，隨著智能制造的推進，激光劃線機有望成為小尺寸顯示模組生產的核心工具，為消費電子行業注入新活力。企業應積極采納這一技術，以保持在市場競爭中的優勢。

FAQ問答

1.什么是激光劃線機？

激光劃線機是一種利用高能量激光束對材料進行精確切割、劃線或標記的設備，常用于精密制造領域，如電子元件的加工。

2.為什么在小尺寸LCD模組中使用激光劃線機？

因為小尺寸LCD模組對精度和可靠性要求高，激光劃線機能實現微米級非接觸式加工，減少材料破損，提高生產效率和成品率。

3.激光劃線機的主要優勢是什么？

主要優勢包括高精度、非接觸式加工、高效率和靈活性、環保節能，以及增強產品可靠性，適用于脆性材料如玻璃基板。

4.集成過程中有哪些挑戰？

挑戰包括熱管理問題、較高成本、精度控制難度和系統兼容性，可通過優化參數、降低成本和智能集成來解決。

5.未來激光劃線機在小尺寸LCD模組應用中的發展趨勢如何？

未來將趨向智能化、自動化和多功能集成，結合AI技術實現自適應加工，并推動綠色制造，以滿足更高顯示需求。
