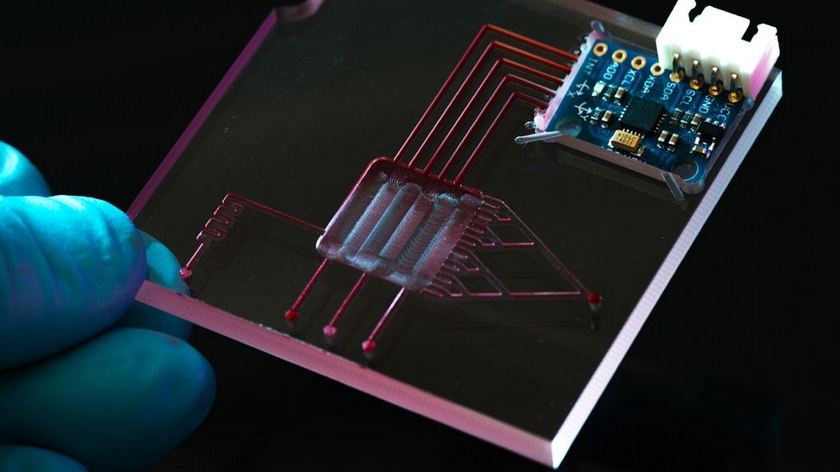

在生命科學、醫療檢測、環境監測以及新材料研究中，微流控芯片（Microfluidic Chip） 已成為不可或缺的核心器件。它能夠在極小的尺度內實現液體的輸運、混合、分離和檢測，被譽為“實驗室芯片”。而在芯片的制造過程中，如何實現不同材料、不同功能層之間的可靠結合，一直是行業的關鍵難題。近年來，激光焊接機因其獨特優勢，逐漸成為微流控芯片封裝和制造的首選工藝。

一、微流控芯片對焊接工藝的特殊要求

微流控芯片結構通常由透明的聚合物（如PMMA、PC、COC）、硅片、玻璃或復合材料層層堆疊而成。在實際應用中，它們需要承受液體壓力、保持高氣密性，并且內部流道要保持光滑通透。因此，焊接工藝必須滿足以下要求：

1. 高精度與微細結構保持
芯片流道寬度可能僅有幾十微米，任何焊接過程產生的熔融溢出或顆粒雜質，都可能堵塞微通道。

2. 氣密性與無泄漏
微流控實驗需要處理納升級液體，焊接界面必須嚴絲合縫，防止液體滲漏或交叉污染。

3. 低熱損傷
部分芯片內嵌有敏感傳感器或生物試劑，過高的溫度會破壞材料結構，甚至導致功能失效。

4. 透明度和光學性能
光學檢測模塊常通過芯片觀察流體反應，焊接后不能出現明顯的碳化、氣泡或渾濁區域。

二、傳統焊接方法的局限性

在激光焊接應用之前，微流控芯片制造通常使用以下幾種方式：

1. 熱壓鍵合：通過高溫和高壓將兩片材料熔融結合，但容易導致流道變形，且難以實現局部精細控制。
2. 粘合劑封裝：操作簡便，但粘合劑易產生揮發物或殘留物，可能污染微流體通道。
3. 等離子體處理+鍵合：結合表面活化和熱壓，但設備昂貴且工藝復雜。

這些傳統方式或多或少存在 污染、精度不足、工藝不可控 等問題，無法完全滿足高端微流控芯片的大規模制造需求。

三、激光焊接機在微流控芯片制造中的優勢

激光焊接機的應用正好解決了上述痛點，其主要優勢如下：

1. 高精度與非接觸加工

激光束直徑可控制在幾十微米范圍，焊接位置精確可控，不會產生機械應力，特別適合微結構芯片的封裝。

2. 局部加熱，熱影響小

激光能量高度集中，僅在焊縫區域產生熔融，周圍區域幾乎不受影響，避免了整體加熱帶來的流道變形和試劑失效。

3. 材料兼容性強

無論是聚合物（COC、PMMA）、硅片還是玻璃，激光焊接都能實現有效結合，且可結合透明材料與吸收層，實現異質材料的可靠鍵合。

4. 高氣密性與潔凈度

焊接界面無額外填充物，結合處致密光滑，不會引入粘合劑雜質，從而保證芯片內部液路清潔、無泄漏。

5. 自動化與批量化生產

激光焊接機可與自動化平臺結合，快速實現批量加工，大大提高生產效率，降低人力成本。

傳統焊接方式 vs 激光焊接機對比表：

對比維度	熱壓鍵合	粘合劑封裝	等離子體處理	激光焊接機
加工精度	中等，容易導致流道變形	低，膠水擴散不可控	中等，需要高溫高壓	高，激光束直徑可控在幾十微米
熱影響	高溫影響整體材料	低，但溶劑可能揮發	高，需整體加熱	低，局部加熱，熱影響區極小
氣密性	較好，但存在微小缺陷	易泄漏，可靠性差	好，但受工藝穩定性影響	優異，結合致密，無泄漏
潔凈度	無外來物，但有熱變形	易產生殘留或雜質	較好	極佳，無粘合劑污染
適用材料	主要限于熱塑性聚合物	各類材料，但污染風險高	高分子材料	兼容聚合物、硅片、玻璃等
生產效率	中等，需要較長冷卻時間	快，但批量一致性差	中等，工藝復雜	高，可自動化批量生產
成本	中低，工藝簡單	低，但長期穩定性差	高，設備昂貴	中高，前期投入大，但長期成本低
