紫外皮秒激光切割技術因其高精度、低熱影響等優(yōu)勢，已成為玻璃精密加工的重要方法。本文將詳細探討紫外皮秒激光切割玻璃的各項關鍵參數(shù)及其優(yōu)化方法。

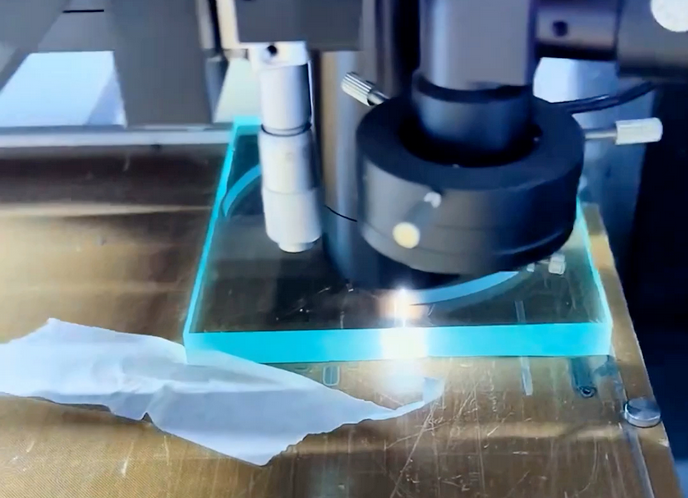

一、激光基本參數(shù)

1. 波長選擇
紫外皮秒激光通常采用266nm或355nm波長：
- 266nm波長：光子能量更高(4.66eV)，更適合脆性材料加工，但光學元件損耗較大
- 355nm波長：平衡了吸收效率和光學系統(tǒng)壽命，是大多數(shù)工業(yè)應用的首選

玻璃對紫外光的吸收率通常在80-95%之間，具體取決于玻璃成分。例如，石英玻璃在355nm處的吸收系數(shù)約為2-3cm?1，而硼硅酸鹽玻璃可達10-15cm?1。

2. 脈沖寬度
典型參數(shù)范圍：6-15ps
- 超短脈沖(<10ps)可顯著降低熱影響區(qū)，但需要更高峰值功率
- 較長脈沖(10-15ps)加工效率更高，適合較厚玻璃切割

實驗表明，將脈沖寬度從10ps降至6ps可使熱影響區(qū)減小約30%，但切割速度會降低15-20%。

3. 重復頻率
常用范圍：50kHz-2MHz
- 低重復頻率(50-200kHz)：適合高精度切割，減少熱積累
- 高重復頻率(500kHz-2MHz)：提高加工效率，但需優(yōu)化掃描速度

對于0.7mm厚的鈉鈣玻璃，最佳重復頻率通常在200-500kHz之間。頻率過高會導致熱效應加劇，影響邊緣質量。

4. 單脈沖能量
典型值：10-100μJ
- 薄玻璃(≤0.5mm)：10-30μJ
- 中厚玻璃(0.5-2mm)：30-70μJ
- 厚玻璃(>2mm)：70-100μJ

能量密度(fluence)應控制在2-10J/cm2范圍內。過低無法有效去除材料，過高則導致裂紋擴展。

二、光學系統(tǒng)參數(shù)

1. 聚焦光斑直徑
計算公式：d = 4λf/(πD)
其中：
- λ為波長(355nm)
- f為聚焦鏡焦距
- D為入射光束直徑

工業(yè)應用中通常采用10-30μm的光斑直徑：
- 精細切割：10-15μm
- 常規(guī)切割：20-30μm

2. 數(shù)值孔徑(NA)
推薦值：0.1-0.3
- 高NA(0.2-0.3)：適合薄玻璃高精度加工
- 低NA(0.1-0.2)：適合較厚玻璃，焦深較大

3. 掃描速度
與重復頻率匹配的優(yōu)化公式：
V = f × Δ × (1-O)
其中：
- V：掃描速度(mm/s)
- f：重復頻率(Hz)
- Δ：光斑間距(通常為光斑直徑的20-50%)
- O：重疊率(通常20-40%)

典型參數(shù)組合：
- 200kHz重復頻率 + 20μm光斑 + 30%重疊 → 約2.8m/s掃描速度

三、加工策略參數(shù)

1. 切割路徑規(guī)劃
- 直線切割：單次或多次掃描
- 輪廓切割：螺旋式或同心圓路徑
- 異形切割：CAD導入配合振鏡控制

2. 分層加工參數(shù)
對于厚度>1mm的玻璃，建議采用多層加工：
- 每層深度：50-200μm
- 層間延遲：10-100μs(防止熱積累)
- 總切割次數(shù)：根據(jù)厚度計算，例如2mm玻璃約需20-40次

3. 輔助氣體參數(shù)
常用氣體及參數(shù)：
- 壓縮空氣：壓力0.2-0.5MPa，流量10-20L/min
- 氮氣：壓力0.1-0.3MPa，流量5-15L/min
- 氦氣：用于高精度加工，壓力0.05-0.2MPa

四、材料相關參數(shù)

1. 玻璃類型參數(shù)調整

2. 厚度補償參數(shù)

厚度增加時需調整：
- 單脈沖能量增加20-30%/mm
- 重復頻率降低15-25%/mm
- 掃描速度降低20-40%/mm

五、環(huán)境控制參數(shù)

1. 溫度控制：23±2℃
2. 濕度控制：40-60%RH
3. 振動隔離：≤1μm振幅
4. 潔凈度：Class 1000以下

六、質量評價參數(shù)

1. 邊緣粗糙度(Ra)：通常<1μm
2. 切縫寬度：光斑直徑的1.2-1.8倍
3. 熱影響區(qū)：<5μm
4. 抗彎強度保持率：>90%原始強度

七、參數(shù)優(yōu)化方法

1. 正交實驗法：考察能量、頻率、速度三因素三水平
2. 響應面法：建立切割質量與參數(shù)的數(shù)學模型
3. 人工智能優(yōu)化：神經網絡預測最佳參數(shù)組合

實際應用中，建議先進行小面積測試，通過顯微鏡觀察切割質量，逐步調整至最佳參數(shù)。不同品牌設備可能存在差異，應參考設備廠商提供的基準參數(shù)進行調整。

紫外皮秒激光切割玻璃技術仍在不斷發(fā)展，未來隨著激光源穩(wěn)定性的提高和智能控制算法的進步，加工參數(shù)窗口將進一步擴大，使工藝更加穩(wěn)定可靠。
